Соединительная панель
Цвет и форма устройства могут различаться в зависимости от модели.
При подключении внешнего устройства к телевизору убедитесь, что питание данного устройства выключено.
Подключая внешнее устройство, проследите, чтобы цвет соединительного разъема совпадал с цветом кабеля.
1
HDMI/PC IN [HDMI(DVI)]
Подключение к гнезду HDMI устройства, оснащенного выходом HDMI.
При соединении двух устройств с помощью разъема HDMI дополнительный аудиокабель не требуется.
Что такое HDMI?
Интерфейс HDMI (High Definition Multimedia Interface) позволяет передавать цифровые видеоданные высокого
разрешения и многоканальные цифровые аудиосигналы.
Различие между HDMI и DVI состоит в том, что устройство HDMI меньше по размеру и имеет функцию
кодирования HDCP (High Bandwidth Digital Copy Protection).
Используйте гнездо
HDMI/PC IN [HDMI(DVI)] для подключения DVI к внешнему устройству. Для подключения к видеоразъему
используйте кабель DVI-HDMI или адаптер DVI-HDMI (DVI-HDMI), а для аудио – гнезда
HDMI/PC IN [AUDIO. При использовании
кабеля HDMI/DVI подключение следует выполнять через гнездо
HDMI/PC IN [HDMI(DVI)].
HDMI/PC IN [AUDIO]
Подсоединение к гнезду аудиовыхода ПК.
Аудиовыходы DVI для подключения внешних устройств.
HDMI/PC IN [PC]
Подсоединение к гнезду видеовыхода ПК.
Если ваш компьютер поддерживает подключение HDMI, его можно подключить к разъему
HDMI/PC IN [HDMI(DVI)].
Если ваш компьютер поддерживает подключение DVI, его можно подключить к разъему
HDMI/PC IN [HDMI(DVI)] / [AUDIO].
2
DIGITAL AUDIO OUT (OPTICAL)
Подключение к цифровому аудиоустройству, например приемнику домашнего кинотеатра.
При подключении гнезд HDMI IN через гнездо
DIGITAL AUDIO OUT (OPTICAL) на телевизоре выполняется вывод только
двухканального звука. Если требуется 5.1-канальный звук, подключите оптическое гнездо на DVD-проигрывателе/проигрывателе
дисков Blu-ray или декодере кабельного/спутникового телевидения непосредственно к усилителю или системе домашнего
кинотеатра, а не к телевизору.
¦
N
N
N
–
N
N
N
–
–
–
N
N
–
N
1
2
3
7
6
8
4
5
Разъем
для шнура
питания

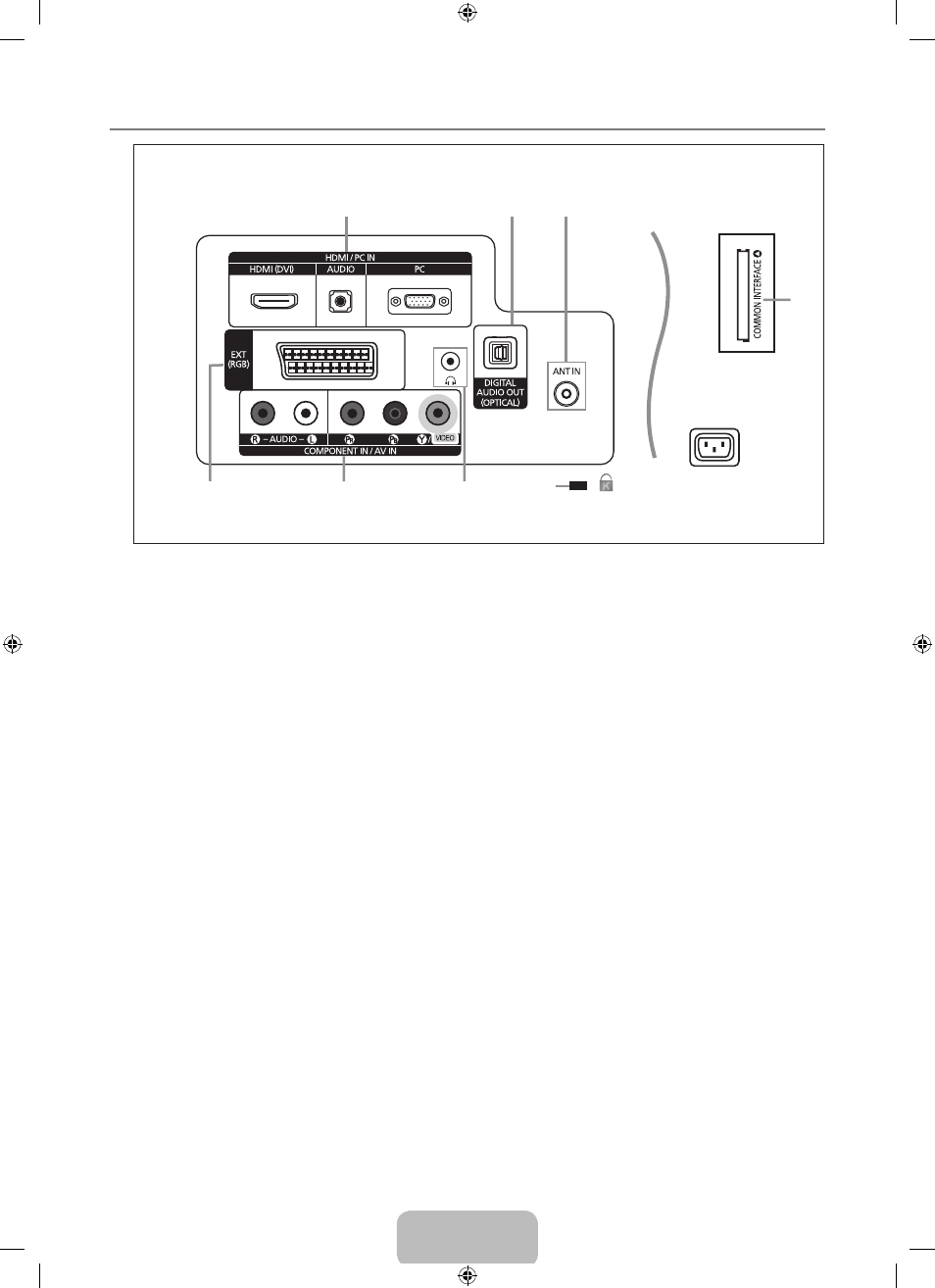

[Задняя панель телевизора]
[Боковая панель
телевизора]
