Українська -
☛
 Підключаючи аудіо- чи відеосистему до телевізора, завжди слідкуйте, щоб усі її компоненти
були вимкнені.
 Під’єднуючи зовнішній пристрій, пам’ятайте, що кольори кабелів повинні відповідати
кольорам роз’ємів.

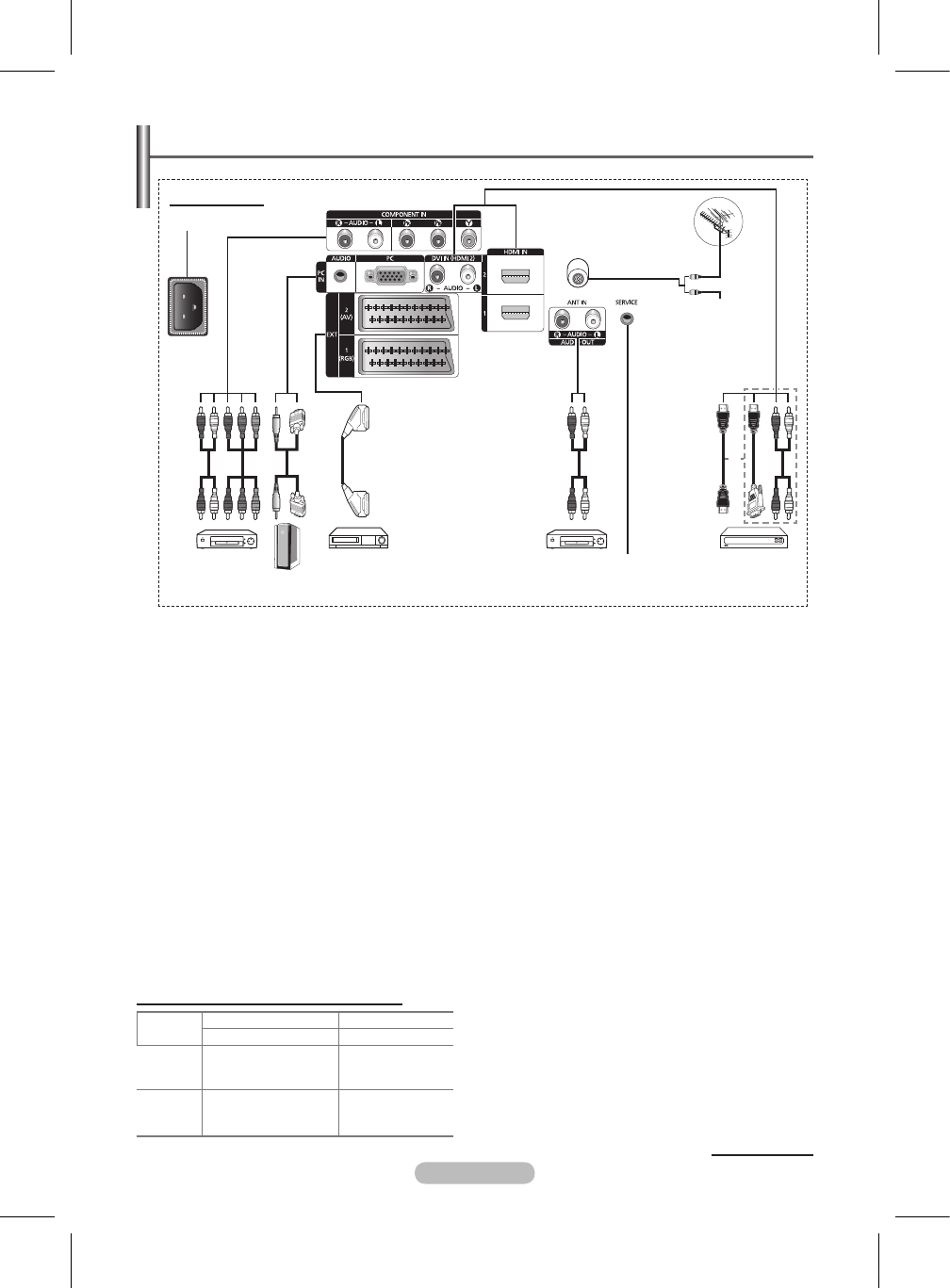

Панель з’єднань
Продовження…
1 POWER IN
Гніздо для підключення кабеля живлення,
який додається.
2 COMPONENT IN
Компоненті вхідні роз’єми - аудіо (AUDIO L/R)
та відео (Y/P
B
/P
R
).
3 PC IN / AUDIO
Використовуються для підключення до
вихідних відео та аудіо роз’ємів комп’ютера.
4 EXT 1, EXT
Входи/виходи для підключення зовнішніх
пристроїв, наприклад відеомагнітофона, DVD-
програвача, ігрової приставки чи програвачів
відео дисків.
Технічні характеристики входу/виходу
Роз’єм
Вхідний Вихідний
Video Audio (L/R) RGB Video + Audio(L/R)
EXT 1 ✔ ✔ ✔
Доступний
лише вихідний
телевізійний сигнал.
EXT 2 ✔ ✔
Можна вибирати
джерело вихідного
сигналу.
5 Підключення зовнішніх аудіо пристроїв
За допомогою кабелю RCA аудіо сигнал
з телевізора можна передати на зовнішні
пристрої, наприклад, на акустичну систему.
6 SERVICE
− Роз’єм для обслуговування.
− З’єднайте електронне настінне кріплення
та телевізор за допомогою кабелю
послідовного зв’язку, щоб налаштувати кут
нахилу за допомогою пульта ДК.
Задня панель
➢ Форма і колір виробу можуть бути дещо іншими, залежно від моделі.
та
та
Опис функцій
1
4 3 2 5 7
8
6
