Начало работы

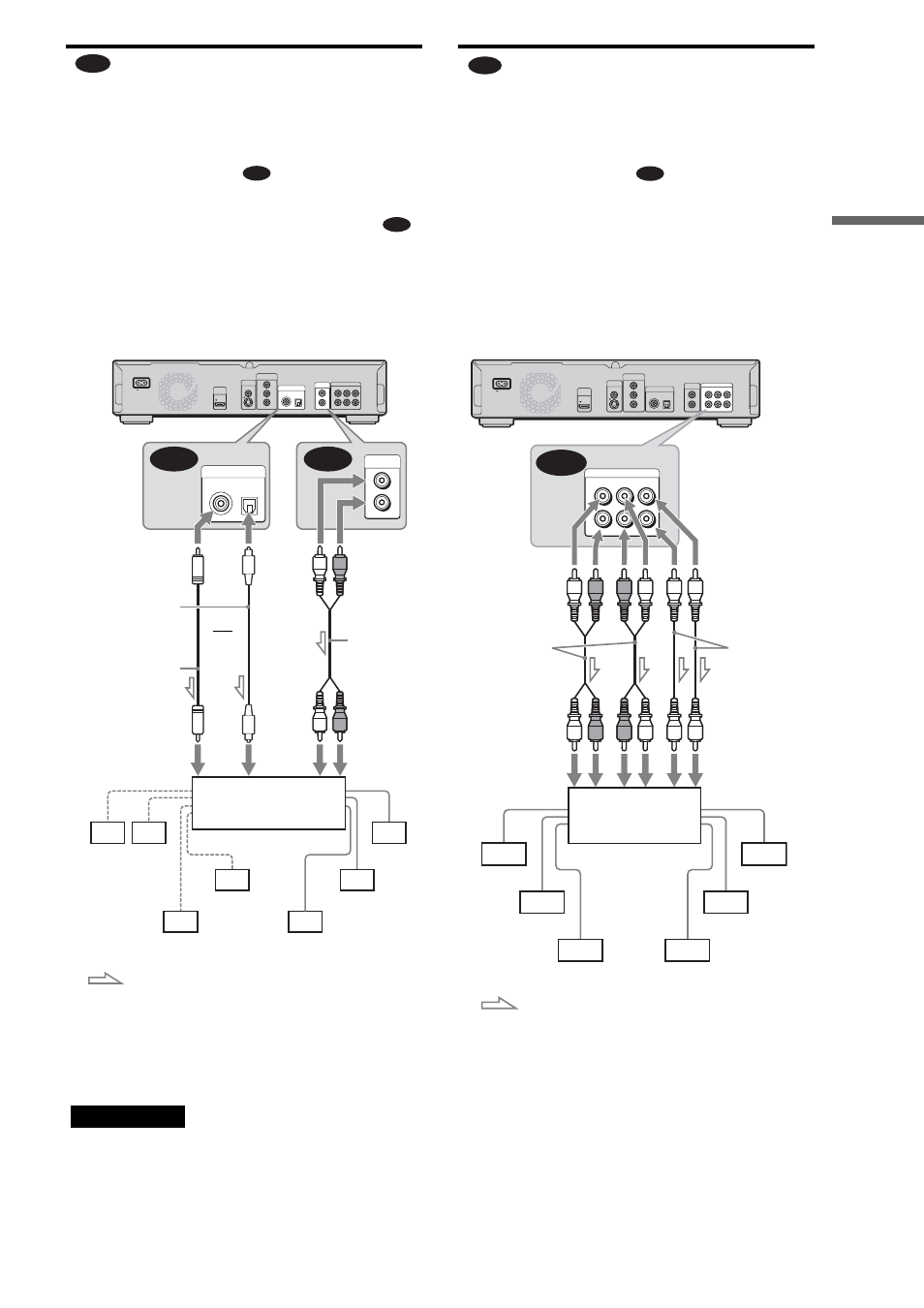

Подсоединение к усилителю

(приемнику) аудио/видеосигналов
с декодером Dolby Surround (Pro
Logic) и 3 - 6 громкоговорителями

Используйте подключение

, если

стереофонический усилитель (приемник) аудио/
видеосигналов оснащен только входными
аудиогнездами L и R. Используйте подключение

,

если стереофонический усилитель (приемник) оснащен
цифровым входным гнездом.
Эффекты объемного звучания используются только
при воспроизведении аудиозаписей Dolby Surround или
многоканальных аудиодисков (Dolby Digital или DTS).

Подключение к усилителю

(приемнику) аудио/видеосигналов
с входными гнездами 5.1 каналов и
6 громкоговорителями

Используйте подключение

, если усилитель

(приемник) аудио/видеосигналов оснащен выходами
5.1 каналов.

P

B

/

C

B

P

R

/

C

R

AC IN

VIDEO

OUT

VIDEO

S VIDEO

HDMI

OUT

COMPONENT

VIDEO OUT

Y

P

B

/

C

B

P

R

/

C

R

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL

OPTICAL

AUDIO

OUT

L

R

5.1CH OUTPUT

L

R

WOOFER

FRONT

REAR

CENTER

C-2

C-1

AUDIO

OUT

L

R

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL

OPTICAL

Коаксиальный
цифровой кабель
(не прилагается)

к гнезду DIGITAL OUT
(COAXIAL или OPTICAL)

или

к гнездам
AUDIO OUT
L/R

(красный)

(белый)

Стереофони-
ческий
аудиокабель
(прилагается)

(красный)

(белый)

к аудиовходу

к коаксиальному или
оптическому
цифровому входу

Оптический цифровой
кабель (не прилагается)

[Громкоговорители]

[Громкоговорители]

Задний (L) Задний (R)

Сверхнизкочастотный
громкоговоритель

Центральный

Задний (моно)

Передний (L)

Передний (R)

Усилитель (приемник)
аудио/видеосигналов
с декодером

: Передача сигнала

Проигрыватель Blu-ray Disc

z

Совет

Для получения информации о правильном расположении
громкоговорителей см. инструкции по эксплуатации
подсоединяемых компонентов.

Примечание

При подсоединении 6 динамиков не требуется устанавливать
сверху динамик “Задний (моно)”

.

C

C-1

C-2

AC IN

VIDEO

OUT

VIDEO

S VIDEO

HDMI

OUT

COMPONENT

VIDEO OUT

Y

PB/CB

PR/CR

DIGITAL OUT

PCM/DTS/DOLBY DIGITAL

COAXIAL

OPTICAL

AUDIO

OUT

L

R

5.1CH OUTPUT

L

R

WOOFER

FRONT

REAR

CENTER

PB/CB

PR/CR

5.1CH OUTPUT

L

R

WOOFER

FRONT

REAR

CENTER

D-1

[Громкоговорители]

[Громкоговорители]

Задний (L)

Задний (R)

Сверхнизкочастотный
громкоговоритель

Передний (L)

Передний (R)

Центральный

Усилитель
(приемник) аудио/
видеосигналов с
входами 5.1 каналов

: Передача сигнала

к гнезду 5.1CH
OUTPUT

Проигрыватель Blu-ray Disc

к аудиовходу

Стереофонический
аудиокабель
(один прилагается)

Монофони-
ческий
аудиокабель
(не
прилагается)

z

Совет

Для получения информации о правильном расположении
громкоговорителей см. инструкции по эксплуатации
подсоединяемых компонентов.

D-1

D-1

,Продолжение следует
