Система и принадлежности
NSX-SZ300
CX-NSZ300: Стереофонический основной блок c проигрывателем компакт-дисков,
кассетной декой и радиоприемником
SX-NSZ302: Фронтальные акустические системы
Пульт дистанционного управления
Антенна диапазона FM
Антенна диапазонов MW/LW
ПОДГОТОВКА

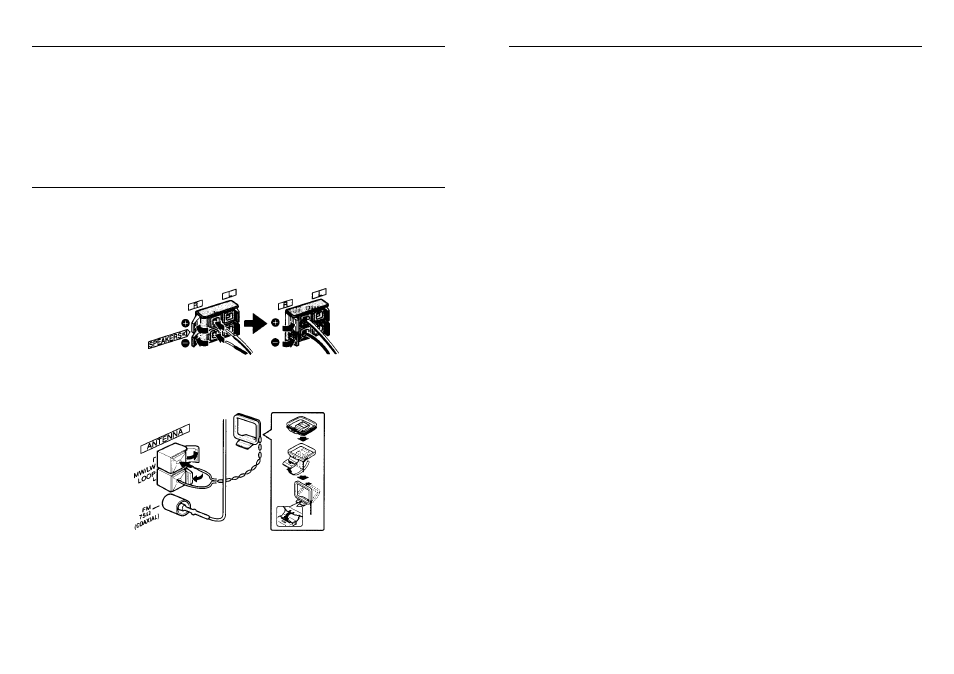

Схема соединений
Включайте сетевой шнур в сеть только после подключения акустических систем,
антенн и прочего дополнительного оборудования.
1 Подключите фронтальные акустические системы.
Подключите правую фронтальную АС к гнездам SPEAKERS R, а левую фронтальную
АС - к гнездам SPEAKERS L. Провода с белыми полосками необходимо подключать
к гнездам (+).
2 Подключите поставляемые в комплекте антенны.
Подключите поставляемую в комплекте антенну FM к гнезду FM 75 Ом, а антенну MW/
LW - к гнезду MW/LW LOOP.
Антенна диапазона
MW/LW
Антенна диапазона FM
3 Подключите сетевой шнур к электрической сети.
После первого подключения сетевого шнура к электрической сети дисплей музы-
кального центра переключится в режим демонстрации. Чтобы отключить режим
демонстрации, нажмите кнопку DEMO/ECO.
- Не закорачивайте (+) и (-) провода кабелей подключения акустических систем.
- Не оставляйте вблизи акустических систем предметов, излучающих электромаг-
нитную энергию, а также объектов, которые чувствительны к магнитному полю.
ОБЩАЯ ИНФОРМАЦИЯ
Технические характеристики
ОСНОВНОЙ БЛОК СХ-NSZ300
ТЮНЕР
Диапазон настройки FM
87,5 - 108 МГц
Чувствительность (IHF)
16,8 Дб
Антенный вход
75 Ом, несбалансированный
Диапазон настройки MW
531 - 1602 кГц (шаг настройки 9 кГц)
530 - 1710 кГц (шаг настройки 10 кГц)
Чувствительность
350 мкВ/м
Антенна
рамочная
Диапазон настройки LW
144-290 кГц
Чувствительность
1400 мкВ/м
Антенна
рамочная
УСИЛИТЕЛЬ
Выходная мощностьноминальная - 32 Вт + 32 Вт, (6 Ом, ОГИ 1%, 1 кГц/DIN45500)
максимальная - 40 Вт + 40 Вт (6 Ом, ОГИ 10%, 1 кГц/DIN45324)
динамическая - 120 Вт + 120 Вт
Общие гармонические искажения
0,08 % (25 Вт, 1 кГц, 6 Ом, DIN AUDIO)
КАССЕТНАЯ ДЕКА
Формат кассеты
4 дорожки, 2 стереоканала
Диапазон частот
50 - 15000 Гц
Система записи
AC bias
Головки
Дека 1: 1 воспроизводящая
Дека 2: 1 воспроизводящая/записывающая, 1 стирающая
ПРОИГРЫВАТЕЛЬ КОМПАКТ-ДИСКОВ
Лазер
полупроводниковый (длина волны 780 нм)
ЦАП
однобитный
Соотношение сигнал/шум
85 дБ (1 кГц, 0 дБ)
Гармонические искажения
0,05 % (1 кГц, 0 дБ)
ОБЩИЕ ПАРАМЕТРЫ
Напряжение питания
230 В, 50 Гц
Потребляемая мощность
90 Вт
в дежурном режиме
17 Вт (когда режим экономии выключен)
0,6 Вт (когда режим экономии включен)
Размеры основного блока
260 х 324 х 351 мм
Вес основного блока
5,8 кг
АКУСТИЧЕСКИЕ СИСТЕМЫ SX-NSZ302
Тип корпуса
3-полосные, бас-рефлекс
(магнитно-защищенные)
Динамики
низкочастотный: 160 мм, конический
широкополосный: 60 мм, конический
супертвитер: 20 мм, керамический
Сопротивление
6 Ом
Размеры
230 х 324 х 235 мм
Вес
4,3 кг
