KLV-37/32/26S550A/KLV-32S530A
4-130-985-53(1)
Единицы измерения: мм
Единицы измерения: мм
Рисунки над таблицей могут немного отличаться в зависимости от установки.
ПРЕДУПРЕЖДЕНИЕ
Стена, на которую будет устанавливаться телевизор, должна быть достаточно прочной, чтобы
выдержать вес, по крайней мере в четыре раза превышающий вес устанавливаемого телевизора.
Для определения веса телевизора см. пункт “Технические характеристики”.

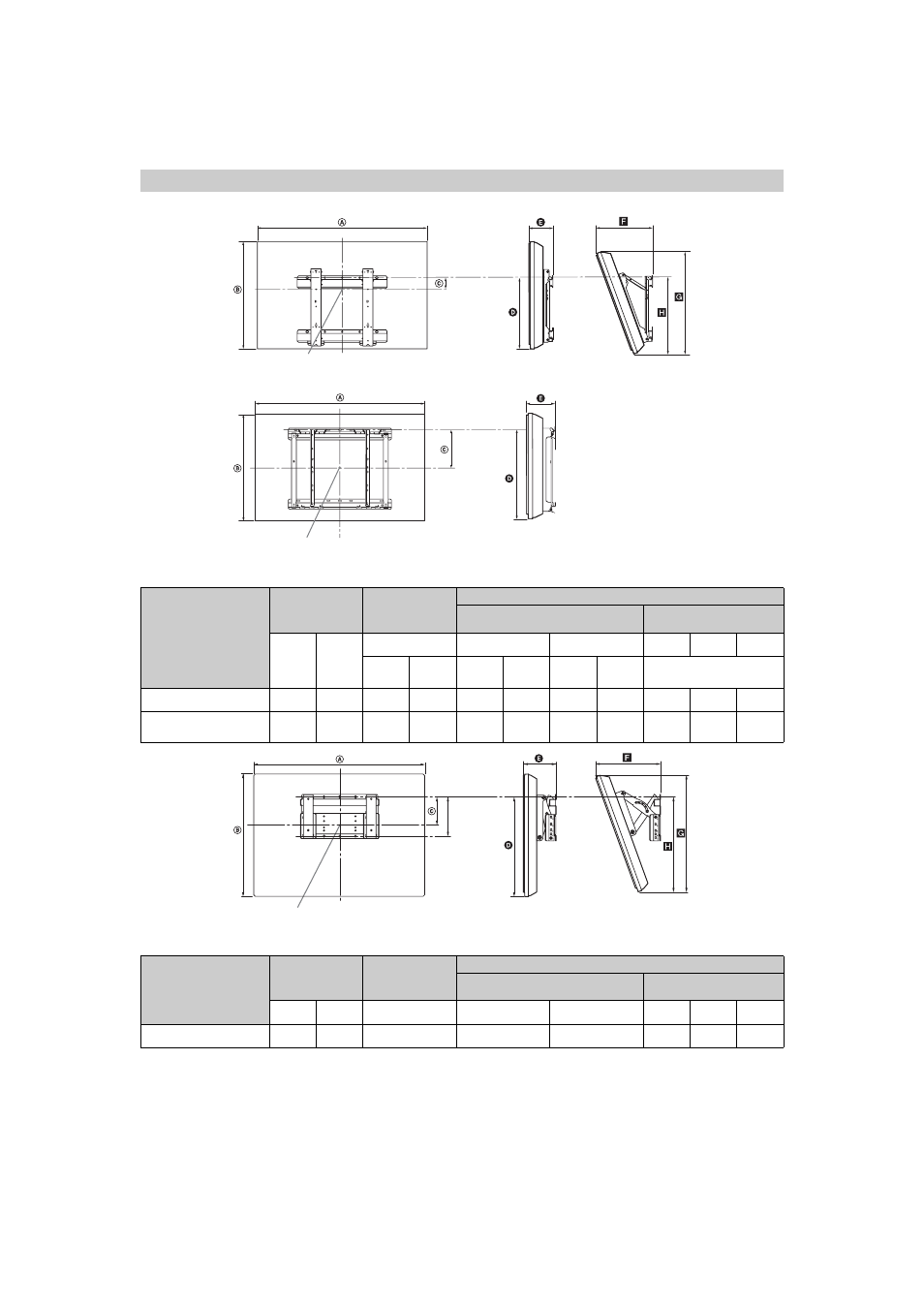

Таблица установочных размеров телевизора
b
b
a
c
a
c
Центральная точка экрана
SU-WL500:
SU-WL50B:
Центральная точка экрана
Название модели
Размеры
экрана
Координата
положения
центра экрана
Длина для каждого угла установки
Угол (0°)
Угол (20°)
A
B
C
D
E
F
G
H
SU-
WL500
SU-
WL50B
SU-
WL500
SU-
WL50B
SU-
WL500
SU-
WL50B
Только для
SU-WL500
KLV-37S550A
927
574
140
193
432
484
156
157
324
542
468
KLV-32S550A/
KLV-32S530A
807
508
172
200
430
458
154
155
300
485
466
125
SU-WL100:
Центральная точка экрана
Название модели
Размеры
экрана
Координата
положения
центра экрана
Длина для каждого угла установки
Угол (0°)
Угол (20°)
A
B
C
D
E
F
G
H
KLV-26S550A
679
435
98
318
154
258
411
323
