4
Это устройство разработано для эксплуатации на 12 В
постоянного напряжения с минусом на массе . Если Ваш
автомобиль не имеет этой системы, требуется инвертор
напряжения, который может быть приобретен у дилера
автомобилнего специалиста JVC.
Подготовка перед установкой....
Предупреждения
• Предотвращение короткого замыкания:
– Отсоедините отрицательный вывод аккумулятора и установите все электрические соединения перед
установкой устройства.
– Обмотайте выводы НЕИСПОЛЬЗУЕМЫХ проводов изоляционной лентой.
• После установки обязательно заземлите данное устройство на шасси автомобиля.
• Замените плавкий предохранитель на предохранитель установленного номинала.
• Подключите динамики с максимальной мощностью более 50 Вт
(сопротивление от 4 Ω до 8 Ω). В противном случае измените
настройку <AMP GAIN>. (См. раздел “Операции с меню: <AMP GAIN>”.)
• Радиатор во время использования сильно нагревается. Старайтесь
его не трогать во время удаления устройства.
(A) Установка с помощью поставляемой муфты
Установите устройство под углом менее 30°.
(B) Установка с помощью монтажных кронштейнов из автомобиля
Радиатор
Категория Элемент меню
Выбираемая настройка, [
По умолчанию: Подчеркнуто
]
AUDIO
SUB.W
FREQ *
9
• LOW
• MID
• HIGH
: Низкочастотный динамик воспроизводит частоты
ниже 72 Гц.
: Низкочастотный динамик воспроизводит частоты
ниже 111 Гц.
: Низкочастотный динамик воспроизводит частоты
ниже 157 Гц.
SUB.W
LEVEL *
9
SUB.W 00 —
SUB.W 08
[ SUB.W 04 ]
: Настройте уровень выходного сигнала
низкочастотного динамика.
BEEP
• BEEP ON
• BEEP OFF
: Включение звука нажатия кнопки.
: Выключение звука нажатия кнопки.
TEL MUTING
• MUTING 1/
MUTING 2
• MUTING OFF
: Выберите любой из параметров, обеспечивающий
отключение звука при использовании мобильного
телефона.
: Отмена.
AMP GAIN *
10
• LOW POWER
• HIGH POWER
: VOLUME 00 – VOLUME 30 (Если максимальная
мощность динамика меньше 50 Вт, выберите эту
настройку, чтобы предотвратить повреждение
динамиков.)
: VOLUME 00 – VOLUME 50
SRC
SELECT
AM *
11
• AM ON
• AM OFF
: Включение варианта “AM” при выборе источника.
: Отключение варианта “AM” при выборе источника.
AUX IN *
12
• AUX ON
• AUX OFF
: Включение варианта “AUX IN” при выборе источника.
: Отключение варианта “AUX IN” при выборе источника.
Установка
ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей
• НЕ подключайте провода громкоговорителей к аккумулятору автомобиля, иначе устройство будет
повреждено.
• ПЕРЕД подключением проводов громкоговорителей к кабелю питания громкоговорителя проверьте
схему соединений громкоговорителей в Вашем автомобиле.
Список компонентов
A Муфта (закреплено на главном устройстве при
поставке)................................................................................................ 1
B Кронштейны (закреплено на главном устройстве
при поставке) ..................................................................................... 2
C* Потайные болты с плоской головкой—
M5 × 8 мм .............................................................................................. 8
D* Болты с полукруглой головкой—M2,6 × 3 мм ........... 4
* Четыре из этих болтов закреплены на главном
устройстве при поставке. При необходимости
сохраните эти болты для использования при установке.
E Болты с полукруглой головкой—M5 × 8 мм .......8
F Кабель питания .........................................................................1
G Декоративную панель..........................................................1

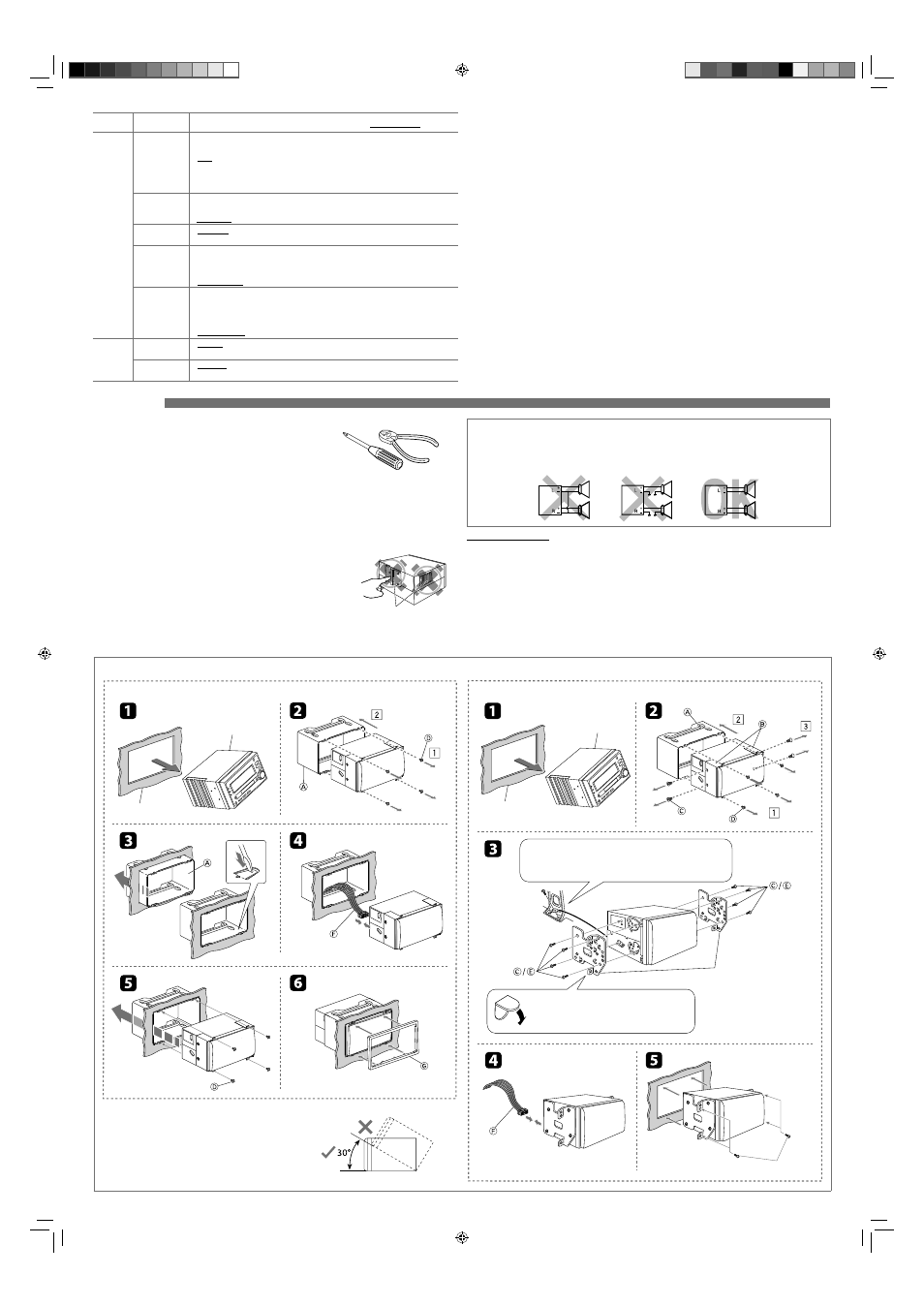

Монтаж
На следующих иллюстрациях показана типовая установка. Если у Вас есть какие-либо вопросы, касающиеся установки, обратитесь к Вашему дилеру автомобилнего специалиста JVC или в компанию,
поставляющую соответствующие принадлежности.
*
9
Отображается только в том случае, если параметр <L/O MODE> имеет значение <SUB.W>.
*
10
При выборе <LOW POWER>, если громкость выше, чем “VOLUME 30”, автоматически
устанавливается громкость “VOLUME 30”.
*
11
Отображается, если выбран любой источник, кроме “AM”.
*
12
Отображается, если выбран любой источник, кроме “AUX IN”.
Аудиосистема,
первоначально
установленная в
автомобиле
Аудиосистема,
первоначально
установленная в
автомобиле
Приборная панель
автомобиля
Приборная панель
автомобиля
Плотно прикрепите заземляющие провода к
металлическому корпусу автомобиля с помощью уже
имеющихся болтов, закрепленных на металлическом
корпусе автомобиля.
Если на крепежных скобах есть мешающие
установке уголковые фиксаторы, разогните
их.
Крепежная скоба,
извлеченная из автомобиля
Болты, извлеченные из автомобиля
