5
У³
¹¹
р¦Р

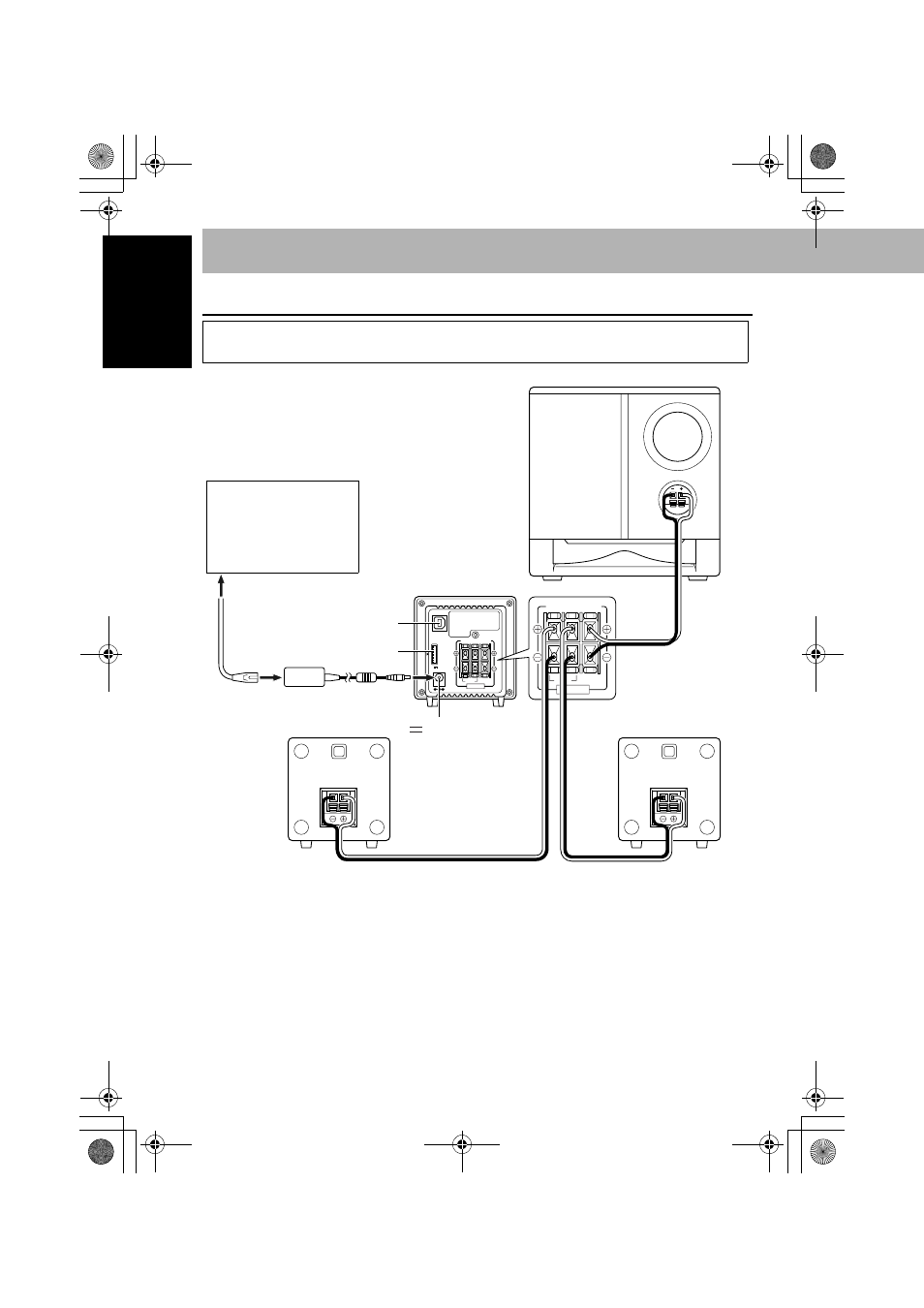

Подключение
Запрещается подключать провод питания переменного тока до выполнения
остальных подключений.
USB
AUDIO
i Pod
DC IN
SPEAKERS
RIGHT LEFT WOOFER
6-16
Ω
8-16
Ω
23V 2.5A
INPUT
SPEAKERS
RIGHT LEFT WOOFER
6-16
Ω
8-16
Ω
Сабвуфер
Устройство
К сетевой розетке
Подключите провод
питания переменного
тока, только выполнив
все соединения.
Адаптер переменного тока
Разъем USB
AUDIO
Разъем iPod
DC IN
23 В, 2,5 А
Главный динамик
Провод динамика (1,5 м)
Провод динамика (1,5 м)
Провод питания
переменного
тока
Главный динамик
Провод динамика
(2,5 м)
NX-PS1[EV].BOOK Page 5 Friday, October 6, 2006 6:42 PM
