4
~

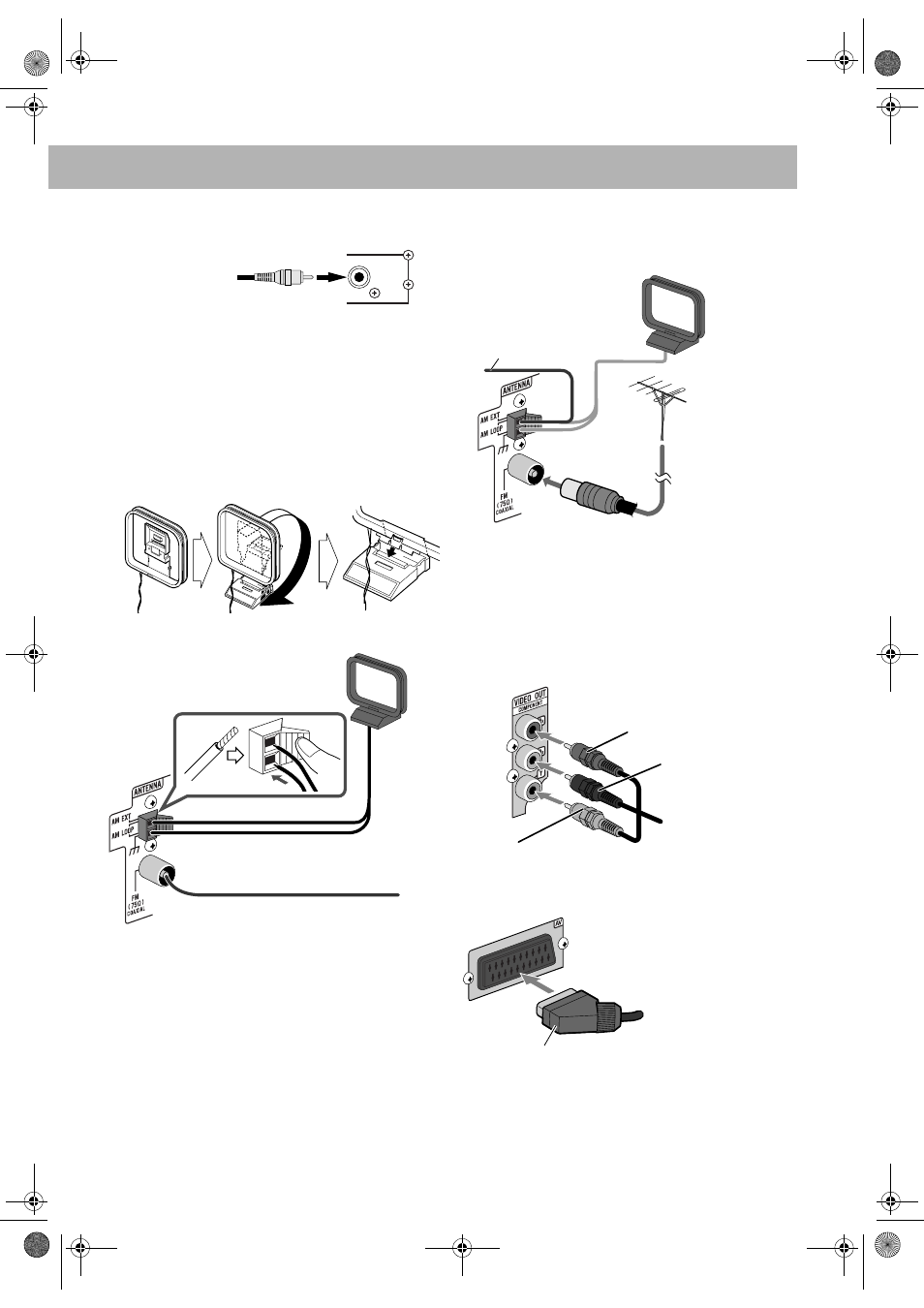

Активный сабвуфер
Сабвуфер используется для воспроизведения басов на
левом и правом каналах, но не может воспроизводить
сигналы LFE на многоканальных дисках DVD.
• Перед подключения модуля к источнику питания
необходимо убедиться в том, что активный сабвуфер
выключен.
Ÿ
Антенна AM/FM
Сборка рамочной AM-антенны
Подключение AM/FM-антенны
Улучшение качества приема в диапазоне AM/FM
• Отсоедините комплектную FM-антенну и подключите к
наружной FM-антенне с помощью провода
сопротивлением 75
Ω
с разъемом коаксиального типа
(IEC или DIN45325).
!
Телевизор/монитор
Подключите кабель компонентного видео или
кабель SCART.
• Для воспроизведения в режиме прогрессивной
развертки (см. стр. 14) используйте гнезда COMPONENT.
• После подключения телевизора выберите нужный
режим видеосигнала, соответствующий типу
соединения. См. “Изменение режима развертки” на
стр. 14.
SUB -
WOOFER
OUT
От активного
сабвуфера
(не входит в
комплект)
Вытяните антенну так, чтобы
обеспечить оптимальное качество
приема.
FM-антенна (в комплекте)
Рамочная AM-антенна
(в комплекте)
Рамочная AM-антенна (в комплекте)
Оставьте антенну подключенной.
Наружная FM-
антенна (не входит
в комплект)
Провод с виниловым
покрытием
(не входит в комплект)
Растяните провод по
горизонтали.
Зеленый
Синий
Красный
Кабель компонентного видео
(не входит в комплект)
Кабель SCART (не входит в
комплект)
• Данное соединение
используется для
передачи видеосигнала
(Композитного, RGB
или Y/C) и получения
аудиосигнала
телевизора. Для
прослушивания звука с
телевизора, см. стр. 8.
