7

Одна фаза

220-240В~

Две фазы

220-240В2~

Три фазы

~220-240В3~

Три фазы

~380-415В3N~

Предохранитель

PVD 633
PVD 642
PVD 644

25 А

25 А

20 А

16 А

PVD 640

20 А

20 А

20 А

16 А

PVD 742

25 А

25 А

25 А

16 А

Шнур питания

сечение, тип

3 G 2,5 мм

2

H05VV-F или

H05RR-F

3 G 2,5 мм

2

H05VV-F или

H05RR-F

4 G 2,5 мм

2

H05VV-F или

H05RR-F

5 G 1,5 мм

2

H05VV-F или

H05RR-F

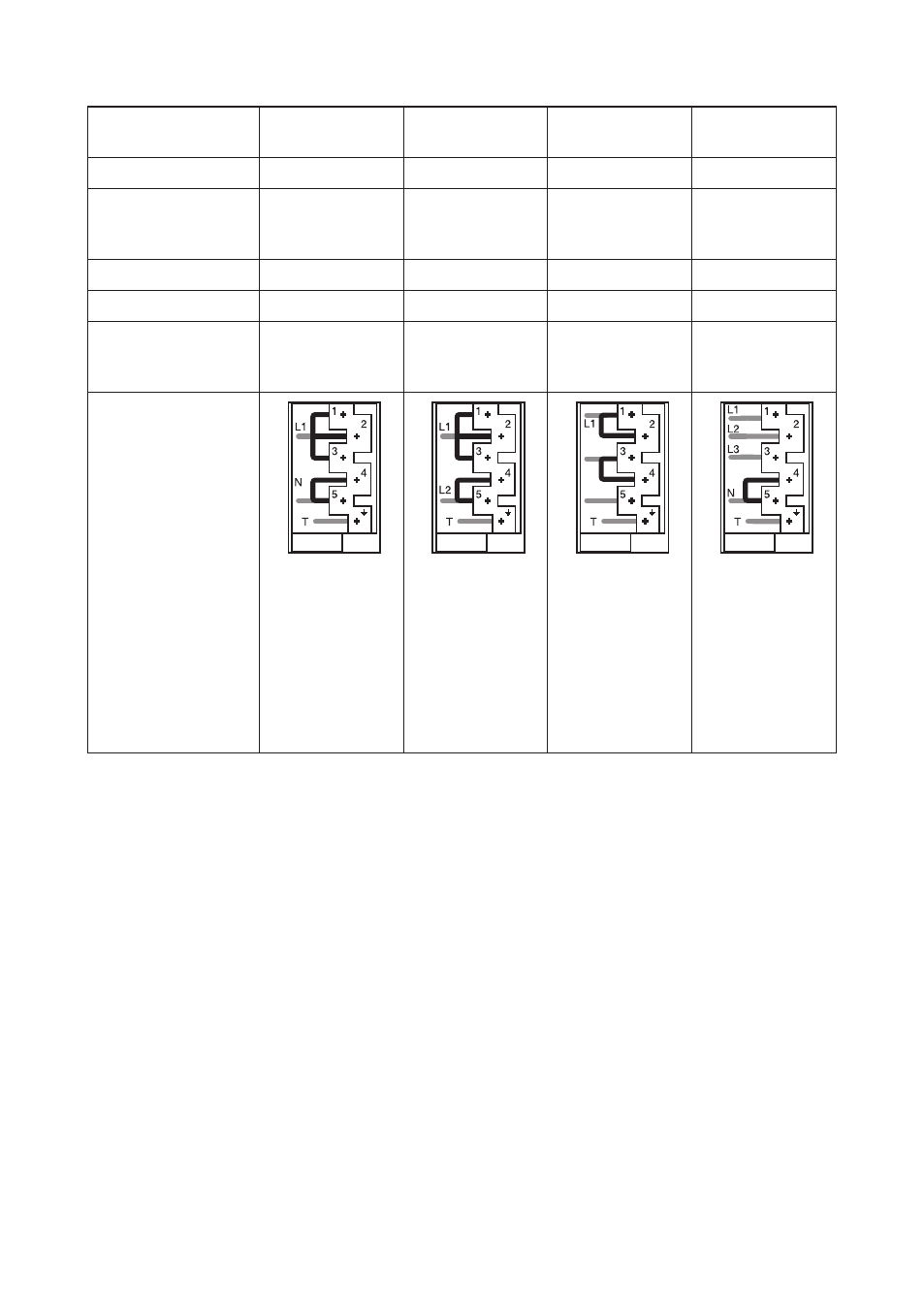

Подсоединение
к клеммной
колодке

L2

L3

L1: Фаза
шунт

1-2 и

шунт

2-3

N: Нейтраль
шунт

4-5

Т: Земля

L1: Фаза
шунт

1-2 и

шунт

2-3

L2: Фаза
шунт

4-5

Т: Земля

L1: Фаза
шунт

1-2

L2: Фаза
шунт

3-4

L3: Фаза

Т: Земля

L1: Фаза

L2: Фаза

L3: Фаза

N: Нейтраль
шунт

4-5

Т: Земля
