5
Одна фаза
220-240В~
Две фазы
220-240В2~
Две фазы
~220-415В2N~
Три фазы
~220-240В3~
Три фазы
~380-415В3N~
Предохра-
нитель
20 А 20 А 20 А 20 А 16 А
Шнур
питания
сечение, тип
3 G 2,5 мм 2
H05RR-F
H05VV-F
H05V2V2-F
3 G 2,5 мм 2
H05RR-F
H05VV-F
H05V2V2-F
4 G 2,5 мм 2
H05RR-F
H05VV-F
H05V2V2-F
4 G 2,5 мм 2
H05RR-F
H05VV-F
H05V2V2-F
5 G 1,5 мм 2
H05RR-F
H05VV-F
H05V2V2-F
Подсоеди-
нение
к клеммной
колодке
PH N T PH PH T PH PH N T PH PH PH T PH PH PH N T
РН Фаза
шунт 1-2
шунт 2-3
N Нейтраль
шунт 4-5
Т Земля Е
РН Фаза
шунт 1-2
шунт 2-3
РН Фаза
шунт 4-5
Т Земля Е
РН Фаза
РН Фаза
шунт 2-3
N Нейтраль
шунт 4-5
Т Земля Е
РН Фаза
шунт 1-2
РН Фаза
шунт 3-4
РН Фаза
Т Земля Е
РН Фаза
РН Фаза
РН Фаза
N Нейтраль
шунт 4-5
Т Земля Е

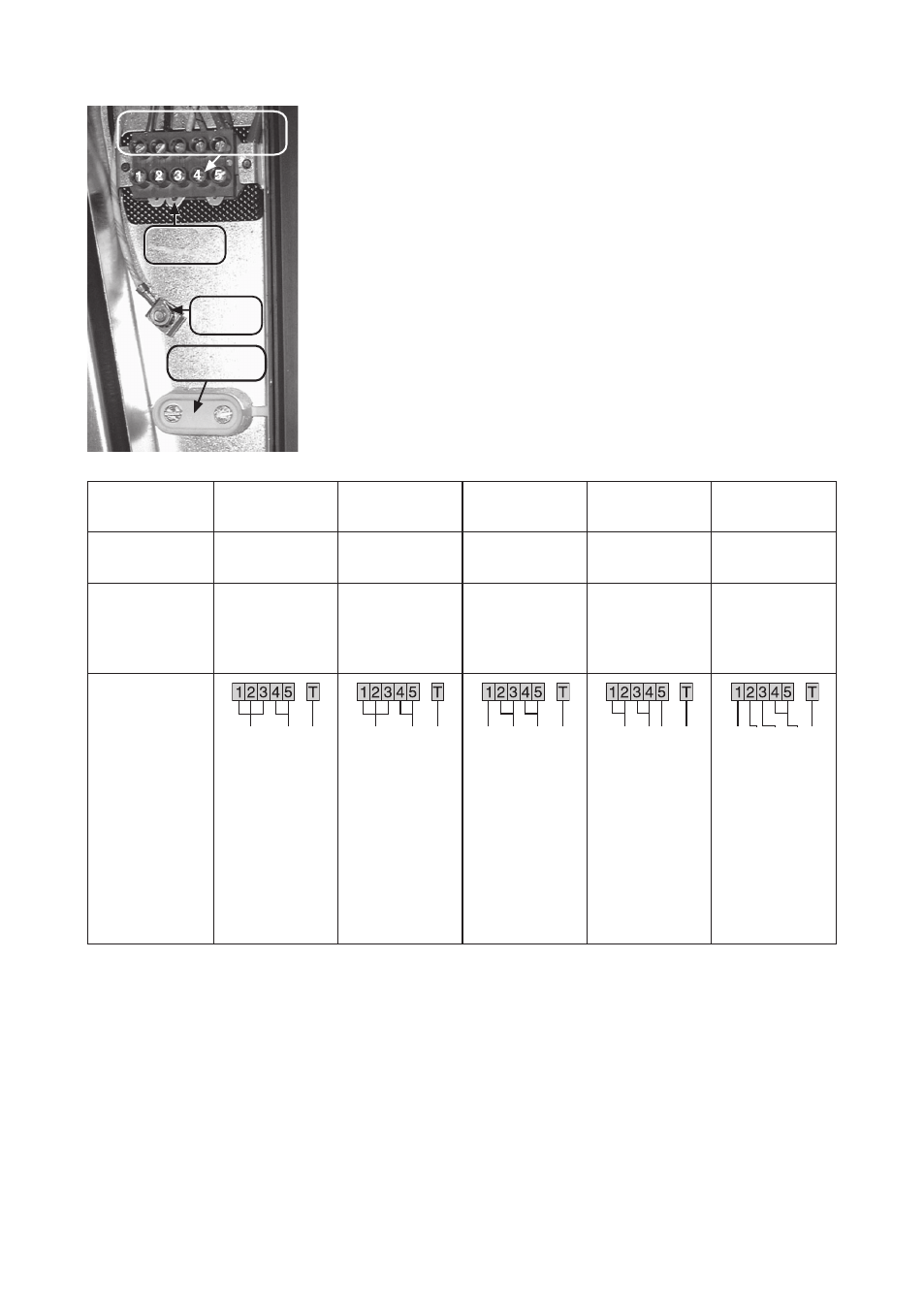

Клеммная коробка
с маркировкой
Шунты
Земля
Зажим
 Клеммная колодка позволяет выполнять различные
типы подключения.
Выполните подключения проводов и шунтов* в соот-
ветствии с типом электропитания, как показано в та-
блице ниже.
* Шунты, установленные на клемме заземления, по-
зволяют замкнуть две фазы.
Плотно затяните винты.
Примечание: убедитесь, что шунты не выпали.
 Затяните винты зажима шнура питания.
 Установите на место крышку клеммной колодки, и за-
крепите ее с помощью винтов (не забудьте установить
стопорные шайбы).
