6

8
7
6 5
3


10

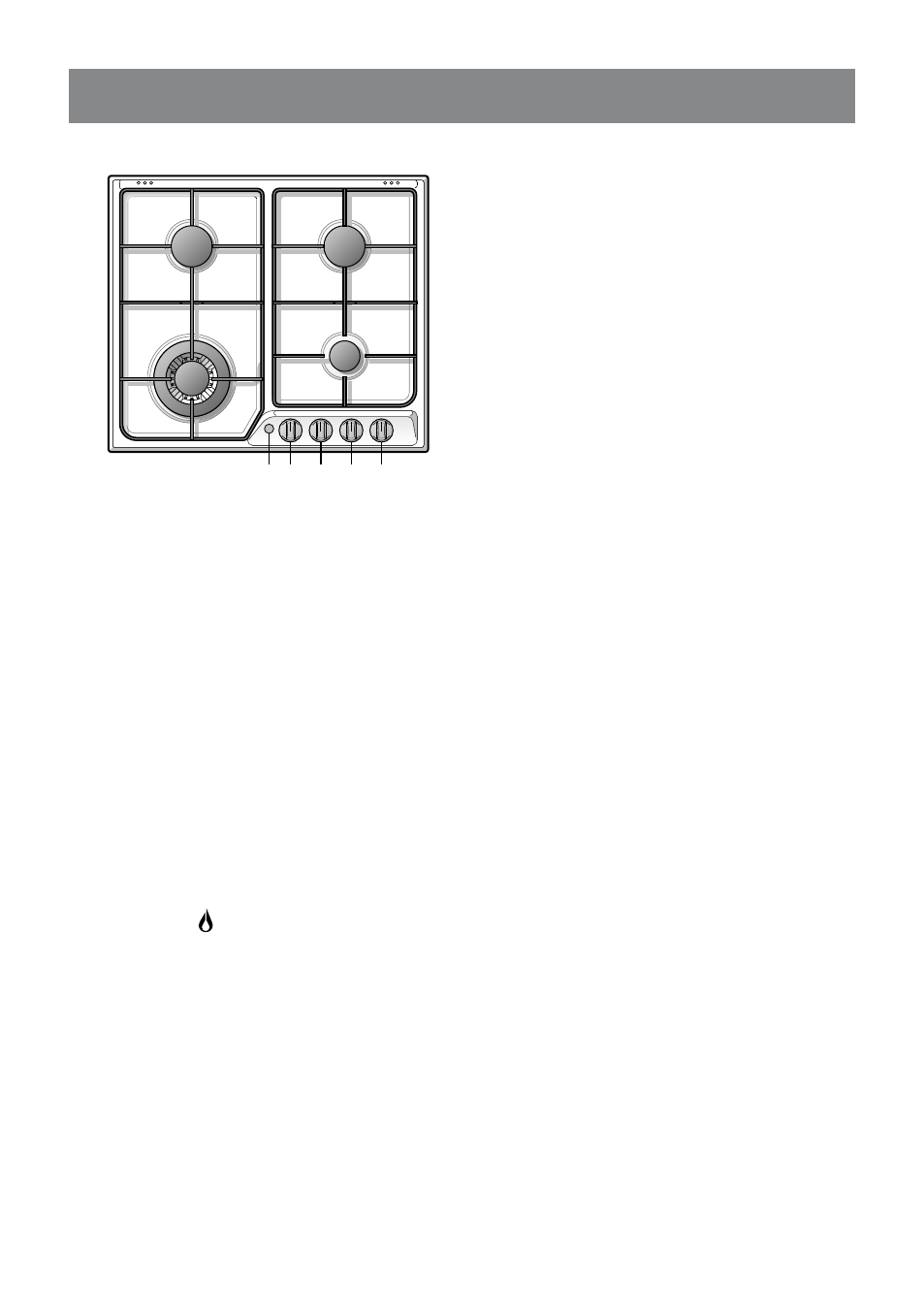

Рис. 1.2
ВАРОЧНЫЕ ЗОНЫ
(Рис. 1.2)
1. Вспомогательная горелка (А) – 1,00 кВт
2. Полубыстрая горелка (SR) – 1,75 кВт
3. Полубыстрая горелка (SR) – 1,75 кВт
4а. Горелка с тремя рядами пламени (TRA) -3,50 кВт
4б. Горелка с тремя рядами пламени (TRC) – 3,30 кВт
Устройству присвоен класс 3.
ОПИСАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ
(Рис. 1.2)
5. Регулятор горелки с тремя рядами пламени 4 (TR)
6. Регулятор левой полубыстрой горелки 2 (SR)
7. Регулятор правой полубыстрой горелки 3 (SR)
8. Регулятор вспомогательной горелки 1 (А)
10. Устройство электрического розжига. При отсутствии данного устройства
предусмотрено оснащение плиты следующим приспособлением:
- В регулятор встроен газовый запальник (обозначенный символом ★ после изображения
пламени - максимальный нагрев/ максимальная подача газа).
- Без газового запальника (возле регулятора нет символа ★).
Обратите внимание:
✓ В случае если варочная поверхность оснащена системой предохранительных клапанов
(на каждой горелке установлен Т-образный датчик, изображенный на Рис. 18, который не
следует путать с S-образным электродом газового запальника), подача газа перекрывается
при затухании пламени горелки.
Варочная поверхность с 4 газовыми конфорками,
с горелкой с тремя рядами пламени
