Руководство по эксплуатации
•
SCD-506U / 508U

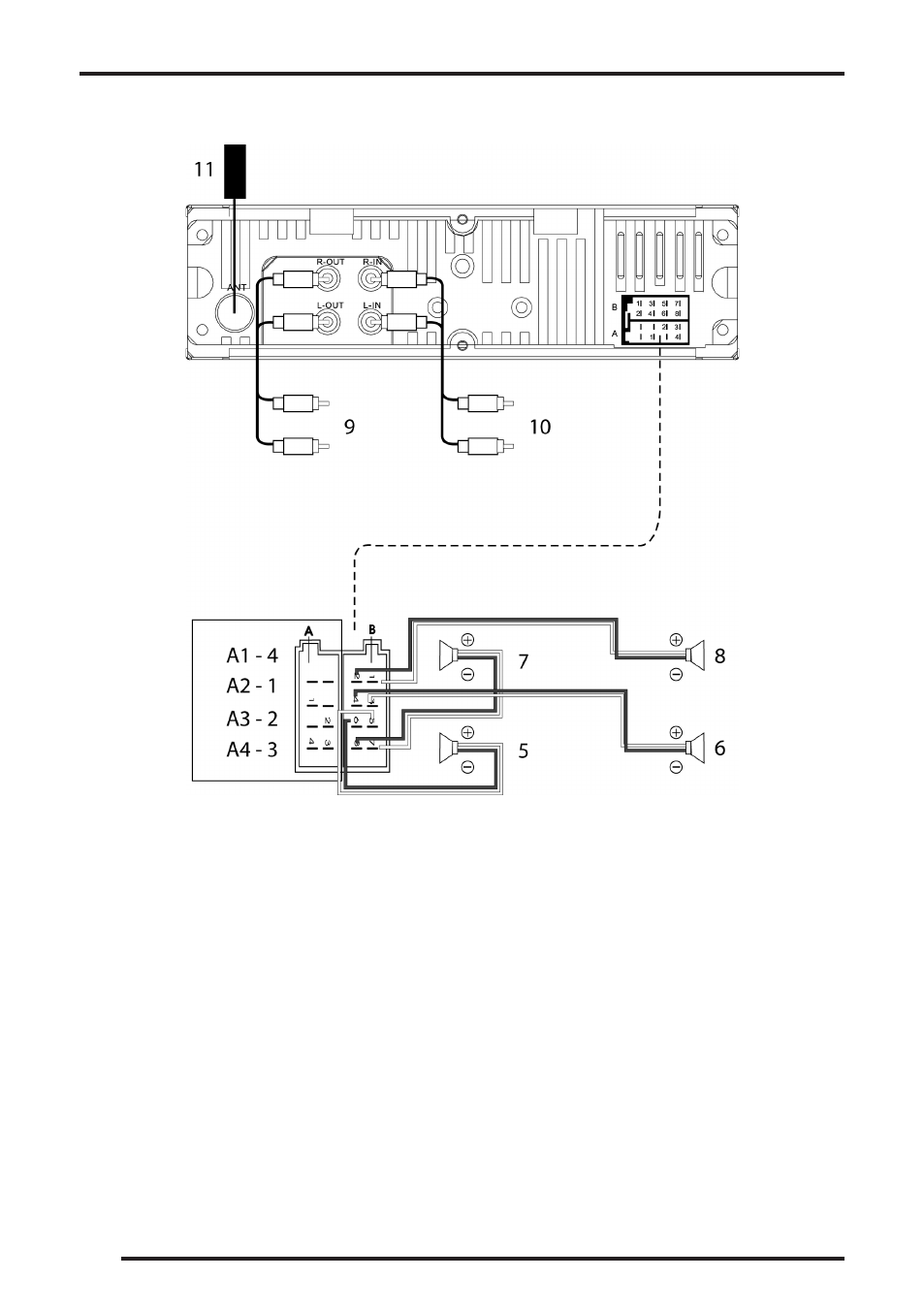

ПОДсОеДинениЯ
Убедитесь, что изделие подсоединено к аккумулятору
12 вольт с минусом на корпусе автомобиля. Провод,
маркированный SPEAKER (-), должен быть соединен с (-)
динамика, иначе устройство может быть повреждено.
Эти провода обозначаются двойным цветовым оформ-
лением (ЦВЕТ/ЧЕРНЫЙ)
1) Электропитание антенного усилителя (max 300mA)
- СИНИЙ / БЕЛЫЙ провод
2) АСС 12 вольт ( Зажигание ) – КРАСНЫЙ провод
3) КОРПУС (ОБЩИЙ) – ЧЕРНЫЙ провод
4) 12 вольт, постоянное электропитание – ЖЕЛТЫЙ
провод
5) СЕРЫЙ – СЕРЫЙ/ЧЕРНЫЙ - Левый передний динамик 4 Ω
6) ФИОЛЕТОВЫЙ – ФИОЛЕТОВЫЙ/ЧЕРНЫЙ – Правый
передний динамик 4 Ω
7) ЗЕЛЕНЫЙ – ЗЕЛЕНЫЙ/ЧЕРНЫЙ – Левый тыловой
динамик 4 Ω
8) БЕЛЫЙ – БЕЛЫЙ/ЧЕРНЫЙ – Правый тыловой
динамик 4 Ω
9) LINE OUT L/R – Линейный выход
( на внешний усилитель)
10) AUX IN L/R – Вход для подключения внешнего
источника сигнала
11) Антенный вход
