Аудио/видео оборудование
На корпусе телевизора расположены разъемы: AV, S-Video, YРbPr и SCART для подсоеди-
нения к видеомагнитофону, DVD проигрывателю или другому видео оборудованию.
При подключении устройств, следуйте указаниям руководств по эксплуатации оборудования.
-14-
РукОвОДСтвО пО экСплуАтАцИИ
Телевизор может быть подключен к следующим устройствам: видеомагнитофон, чейн-
джер, DVD проигрыватель, видеокамера, видео игра или стерео проигрыватель.
YPbPr совместим со следующими форматами: 480i, 576i, 480p, 576p, 720p, 1080р, 1080i.
При выполнении подсоединений сетевые шнуры устройств должны быть отключены от ис-
точника питания (питающей розетки).

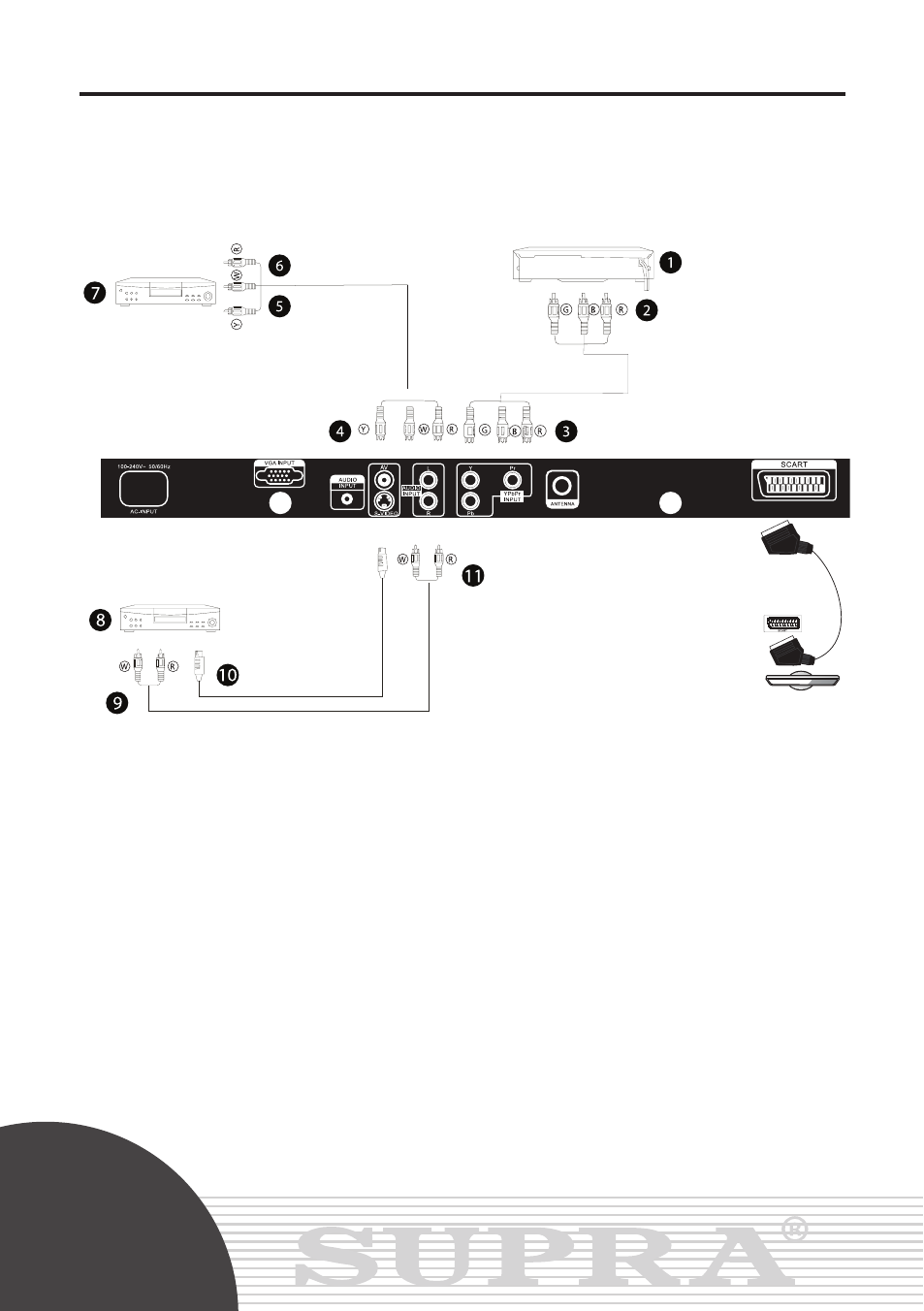

1. Видео оборудование с YPbPr разъемом
2. G – Зеленый, В – синий, R – красный
3. G – Зеленый, В – синий, R – красный
4. Y - Желтый, W - белый, R - красный
5. К видео выходу
6. К аудио выходам (Желтый, белый, красный 7. Видео оборудование с композитным видео
выходом
8. Видео оборудование с S-Video выходом
9. Белый, красный к аудио выходу
10. К S-Video выходу
11. Белый, красный
*
Y – желтый (видео), W – белый (аудио левый L), R – красный (аудио правый R или Pr),В –
синий (Pb),G – Зеленый (Y)
важно!
Не соединяйте телевизор с видео оборудованием по нескольким вариантам
подключения одновременно.
