РуКоводство по эКсплуатации
•
STV-801
ОснОвные ОПеРаЦии

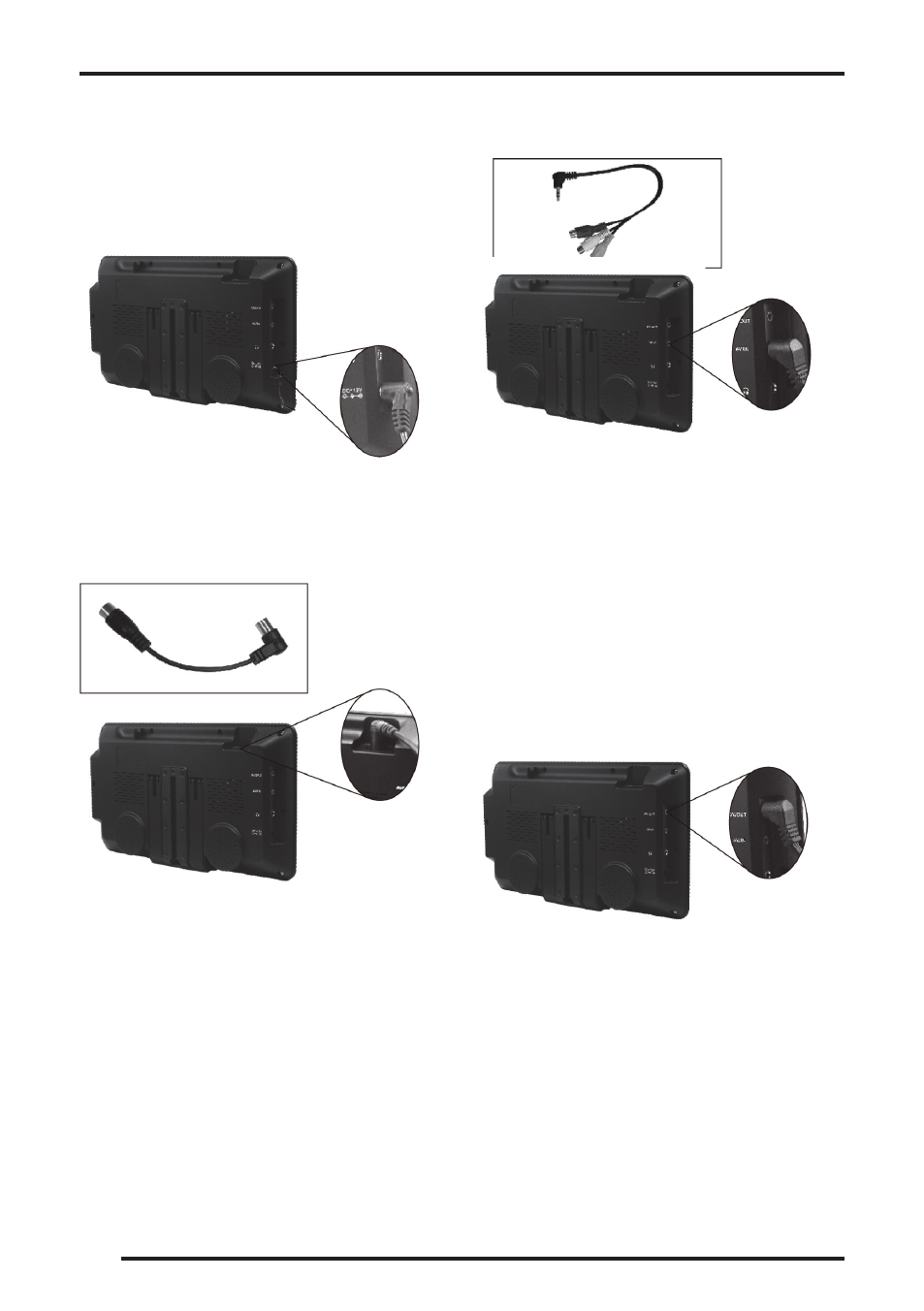

ПОДКлючение
ПОДКлючение истОчниКа ПитаниЯ
Подключите разъем адаптера питания, к гнезду сбоку
аппарата со значком DC.
ПОДКлючение антеннОгО КабелЯ
Подключите один конец антенного кабеля (переходни-
ка для подключения антенны) к гнезду телевизора, а
другой к разъему внешней антенны.
ПОДКлючение внеШнегО ОбОРуДОваниЯ
аудио/видео кабель - переходник
1. AV in: Вставьте шнур “Видео”- внешнего источника в
желтый штекер (видео) кабеля - переходника. Шнур
левого аудиоканала в белый штекер, шнур правого ау-
диоканала – в красный штекер кабеля - переходника.
Подключите аудио/видео кабель – переходник к гнезду
AV IN телевизора.
1. AV out (только для режима USB/CARD): Вставьте шнур
“Видео” внешнего устройства в желтый штекер (видео)
кабеля - переходника. Шнур левого аудиоканала в бе-
лый штекер, шнур правого аудиоканала – в красный
штекер кабеля - переходника. Подключите аудио/видео
кабель – переходник к гнезду AV OUT телевизора.
