ПОДГОТОВКА
7

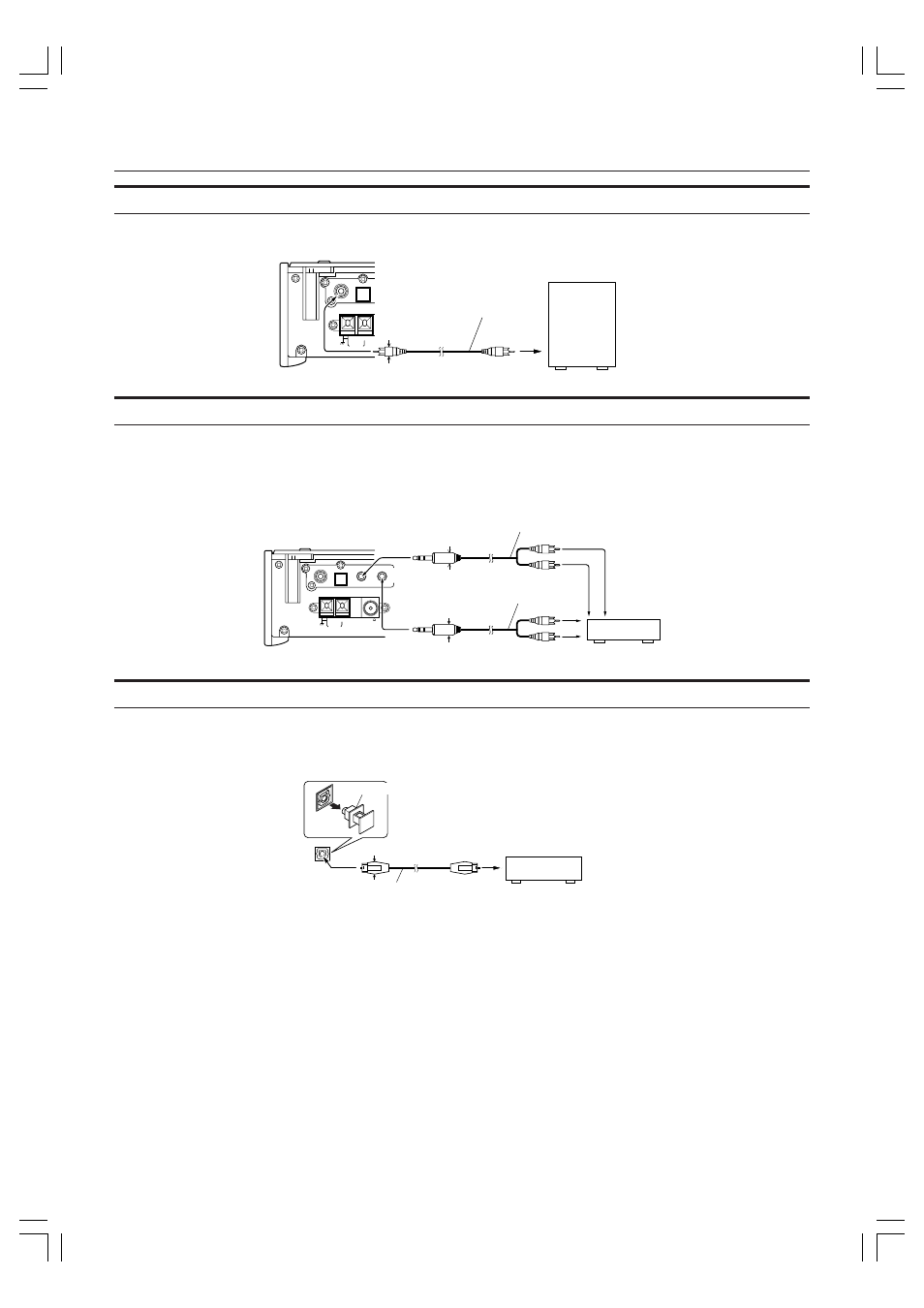

Подсоединение дополнительного динамика низких частот (Subwoofer)
Присоедините кабель динамика (не входит в поставку) к выходным клеммам SUBWOOFER, которые расположены на
задней панели корпуса аппарата и к входным клеммам сабвуфера.
Подсоединение внешнего оборудования
Подсоедините кабеля (не входит в поставку) к входным / выходным разъемам MD/AUX-OUT/IN, расположенных на
задней панели корпуса аппарата и к входным / выходным разъемам внешнего MD- записывающего устройства,
магнитофона и т.д.
Система позволяет прослушивания сигнала поступающего от подсоединенного внешнего оборудования, а также позволяет
записывать на внешнее записывающее оборудование, содержание загруженного CD диска или звук встроенного
радиоприемника.
SUB WOOFER
CD DIGITAL OUT
ANTENNA
AM EXT
FM(75 11mm Max/ )
COAXIAL
AM LOOP
OUT
IN
MD / AUX
*
кабель
(не входит
в поставку)
Сабвуфер (не входит в поставку )
*Используйте разъем диаметром не больше 11 мм
Подсоединение записывающего устройства, и т.д. (цифровой выход)
Снимите защиту и подсоедините оптический цифровой кабель (не входит в поставку) к выходному разъему CD DIGITAL
OUT , который расположен на задней панели корпуса аппарата и к входному разъему внешнего MD записывающего
устройства и т.п. После выполнения такого же подсоединения, Вы можете записывать выходивший из CD проигрывателя
данной компактной системы выходной цифровой сигнал, на MD записывающем устройстве.
SUB WOOFER
CD DIGITAL OUT
ANTENNA
AM EXT
FM(75 )
COAXIAL
AM LOOP
OUT
IN
MD / AUX
*
*
CD DIGITAL OUT
*
кабель (не входит в поставку)
Стереофонический
мини-разъем
кабель (не входит
в поставку)
Стереофонический
мини-разъем
Разъем ²cinch²
Разъем ²cinch²
MD-записывающие
устройство или магнитофон
(не входит в поставку)
*Используйте разъем диаметром не больше 11 мм
Защита оптич. разъема
Цифровой оптический кабель (не входит в поставку)
MD-записывающее устройство (не входит в поставку)
* Используйте разъем диаметром
не больше 11 мм
не больше 11 мм
не больше 11 мм
не больше 11 мм
не больше 11 мм
