eTrex Vista Cx Руководство пользователя 63
Основные страницы
Индикация графика в зависимости от времени
или расстояния
Настройки Plot Over Time (график в зависимости от времени) и Plot
Over Distance (график в зависимости от расстояния) могут при-
меняться только для опции View Elevation Plot (просмотр графика
высоты). Опция View Pressure Plot (просмотр графика давления) поз-
воляет получить график давления только в зависимости от времени.
Если одна опция активна, то в меню опций страницы альтиметра ее
заменит другая опция.
Просмотр графиков давления или высоты
Опция View Elevation Plot служит для просмотра графика, кото-
рый показывает изменение высоты на участке заданной про-
тяженности или в течение определенного периода времени.
При выборе опции View Pressure Plot Вы можете просмотреть
график, изображающий изменение барометрического давле-
ния в течение заданного промежутка времени. Если одна опция
активна, то в меню опций страницы альтиметра ее заменит
другая опция.
Для просмотра графика высоты или давления:
1. С помощью кнопки Rocker выделите нужную опцию в
меню опций страницы альтиметра. Затем нажмите на
кнопку Enter. На экране появится соответствующий
график.
2. Настройте шкалу времени или расстояния, используя
диапазоны масштабирования графика высоты (см. ниже).
3. Для удаления графика и перезапуска записи данных
необходимо удалить текущую траекторию.
Диапазоны масштабирования
При просмотре графика высоты Вы можете настроить диапа-
зоны масштабирования для высоты, расстояния или времени.
• Диапазоны высоты будут показаны при нажатии на верх-
нюю или нижнюю часть кнопки Rocker.
• Диапазоны линейного расстояния будут показаны при
нажатии на левую или правую часть кнопки Rocker.
• Диапазоны шкалы времени для графика высоты в зави-
симости от времени можно просмотреть, нажав на левую или
правую часть кнопки Rocker.

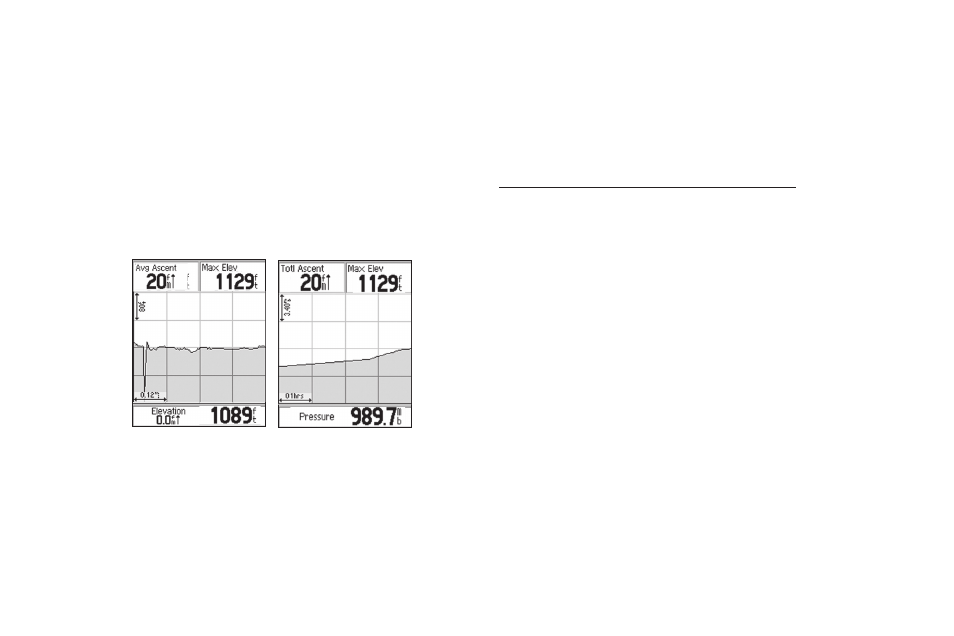

График высоты в зави-
симости от расстояния
График давления в за-
висимости от времени
