Инструкции по установке эхолота echo
Установка крепежа на транце
ПредуПреждение
Резка кабеля датчика не допускается. В случае резки кабеля датчика гарантия
будет утрачена.

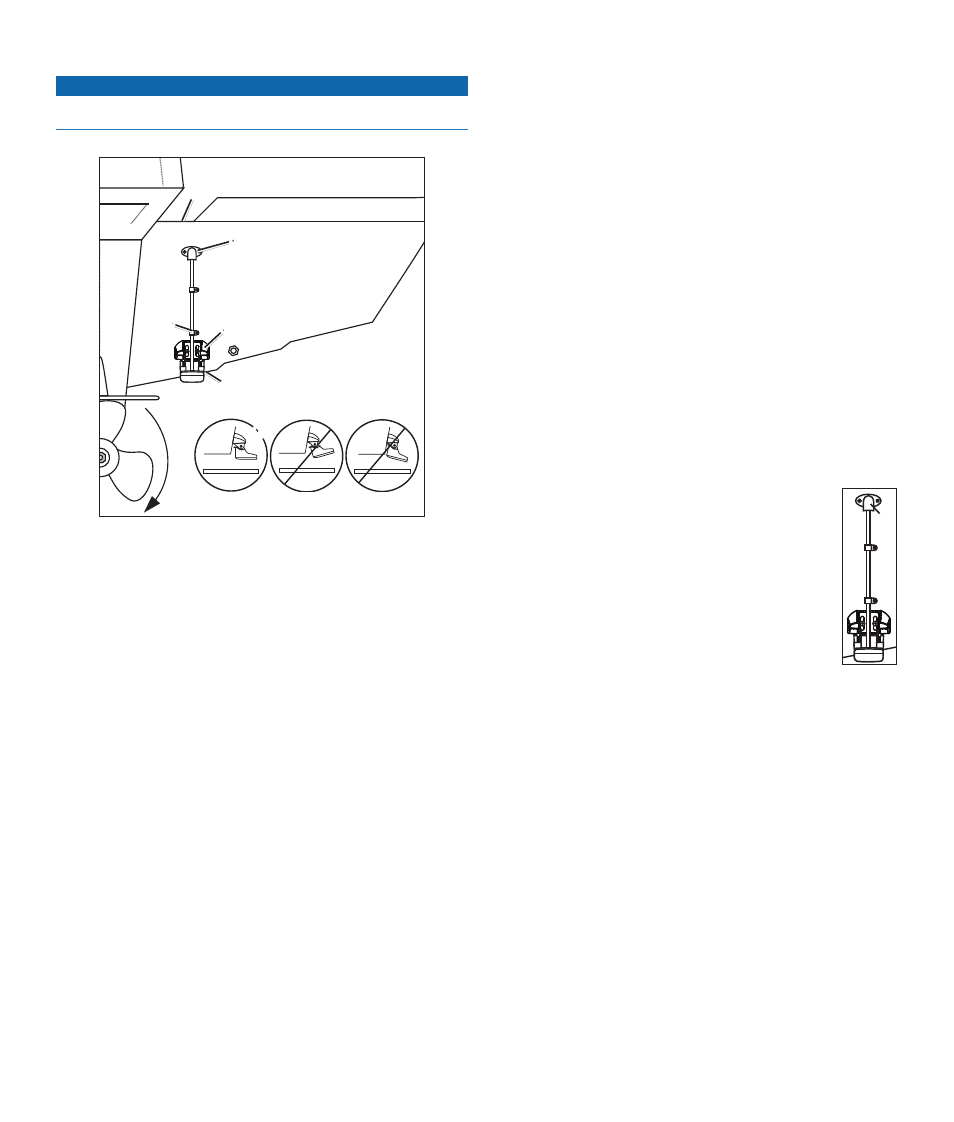

1. Поместите крепление датчика ➊ в выбранное место на транце (
➋
➊
➌
➍
➎
➏
2. Расположите датчик параллельно ватерлинии ➋ и поставьте отметки в
центре каждого отверстия на креплении датчика.
3. Сверлом на 4 мм (
5
/
32
д.) просверлите в отмеченных местах направляющие
отверстия глубиной ок. 25 мм (1 д.), принимая следующие меры
предосторожности.
• Для того чтобы не допустить превышения глубины отверстия, оберните
сверло полоской изоляционной ленты на расстоянии 25 мм (1 д.) от
острия; эта полоска будет служить направляющей.
• Если кронштейн будет крепиться к фибергласовому основанию, наклейте
полоску ленты в то место, где будет располагаться направляющее
отверстие, чтобы уменьшить растрескивание наружного слоя.
4. Нанесите морской герметик на прилагаемые винты M5 30 мм и закрепите
датчик в сборе на транце, но не затягивайте винты.
5. Отрегулируйте расположение датчика в сборе таким образом, чтобы он
выступал ниже транца ➌ приблизительно на 3 мм (
1
/
8
д.) при креплении на
фибергласовый корпус или на 10 мм (
3
/
8
д.) при креплении на алюминиевый
корпус.
6. Следите за тем, чтобы датчик был расположен параллельно ватерлинии.
7. Затяните стопорную гайку 10-32 таким образом, чтобы она касалась
крепежного кронштейна, а затем поверните ее еще на
1
/
4
оборота (но не
затягивайте слишком сильно).
8. Если вы намереваетесь пропустить кабель сквозь транец, определите и
отметьте место расположения пропускного отверстия. Это отверстие должно
находиться на значительном расстоянии выше ватерлинии ➍.
9. Сверлом 16 мм (
5
/
8
д.) просверлите в транце сквозное отверстие.
10. Поместите зажим кабеля на кабель датчика ➎ на расстоянии,
приблизительно равном одной трети расстоянии от датчика до верхней части
транца или до пропускного отверстия.
11. Отметьте место, где будет располагаться направляющее отверстие для
зажима кабеля, сверлом 3,2 мм (
1
/
8
д.) просверлите направляющее отверстие
глубиной ок. 10 мм (
3
/
8
д.).
12. Нанесите морской герметик на прилагаемый винт M4 12 мм и закрепите
зажим кабеля на транце.
13. Повторите действия 10–12 со вторым зажимом кабеля.
14. Проложите кабель датчика к устройству echo.
• Если вы планируете, что кабель будет проходить через пропускное
отверстие, пропустите его через отверстие, просверленное на шаге 8,
и установите крышку кабельного ввода ➍ (
).
• Если пропускное отверстие не используется, проложите кабель через
верхнюю часть транца ➏.
Следите за тем, чтобы кабель не проходил поблизости от электрических
проводов или других источников электрических помех.
Установка крышки кабельного ввода
Если после установки датчика кабель был проложен сквозь транец, то для
предотвращения попадания воды на палубу судна необходимо установить
крышку кабельного ввода.
1. Поместите крышку кабельного ввода ➊ на отверстие и кабель,
направив вырез вниз, и отметьте место расположения двух
направляющих отверстий.
2. Снимите крышку кабельного ввода, а затем сверлом сверлом
3,2 мм (
1
/
8
д.) просверлите направляющие отверстия глубиной
ок. 10 мм (
3
/
8
д.).
3. Заполните пропускное отверстие морским герметиком таким
образом, чтобы он полностью покрывал кабель, и чтобы
излишек герметика покрывал небольшую площадь вокруг
отверстия и кабеля.
4. Поместите крышку кабельного ввода ➊ на отверстие и кабель, направив
вырез вниз.
5. Нанесите морской герметик на прилагаемые винты M4 12 мм и закрепите
крышку кабельного ввода на транце.
6. Сотрите излишек морского герметика.
➊
