Подключение видеоустройства
Стандартные видеоподключения

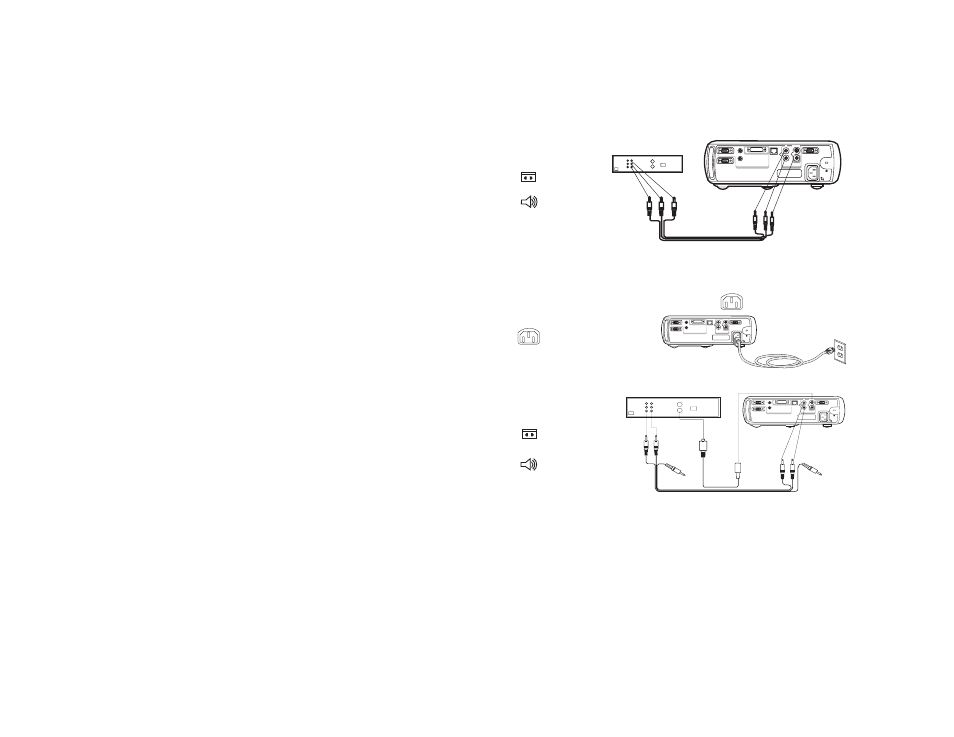

Подключите желтый разъем аудио/видео (A/V) кабеля в разъем видеовыхода
видеоустройства. Вставьте другой желтый разъем к желтому разъему sáÇÉç=O=
проектора.
Подключите белый разъем к левому разъему аудиовыхода видеоустройства
и подключите красный разъем к правому разъему аудиовыхода
видеоустройства. Подключите оставшийся белый разъем к левому разъему
^мЗбз=fе проектора, а красный разъем - к правому разъему ^мЗбз=fе
проектора.
Подключите черный шнур питания к разъему, расположенному на задней
панели проектора и вилку вставьте в розетку.
ПРИМЕЧАНИЕ : Всегда используйте шнур питания, прилагаемый к проектору.
Дополнительные видеоподключения
Если видеоустройство оборудовано круглым четырехштырьковым разъемом
S--video, подсоедините кабель S-video (приобретается отдельно) к разъему
S-video вашего видеоустройства и к разъему pJsáÇÉç=N проектора.
Используйте аудиоразъемы аудио/видео кабеля, как было указано выше
(желтые разъемы аудио/видео кабеля не используются).
computer 2 network
monitor out
audio out
audio in L audio in
serial control
computer in
computer 1
video 2
video in
R S-video 1 подключите аудио/видео кабель
подключите шнур питания
computer 2 network
monitor out
audio out
audio in L audio in
serial control
computer in
computer 1
video 2
video in
R S-video 1
подсоедините S-video
computer 2 network
monitor out
audio out
audio in L audio in
serial control
computer in
computer 1
video 2 video in
R S-video 1
и видеокабели
