Возможности встраивания – Инструкция по эксплуатации Zanussi ZGF646CT
Страница 20
10 mm
11 mm
11 mm
A
3 mm
А – входящая в комплект поставки герме-
тизирующая прокладка
B
A
А – входящая в комплект поставки герме-
тизирующая прокладка
B – входящие в комплект поставки крепеж-
ные скобы

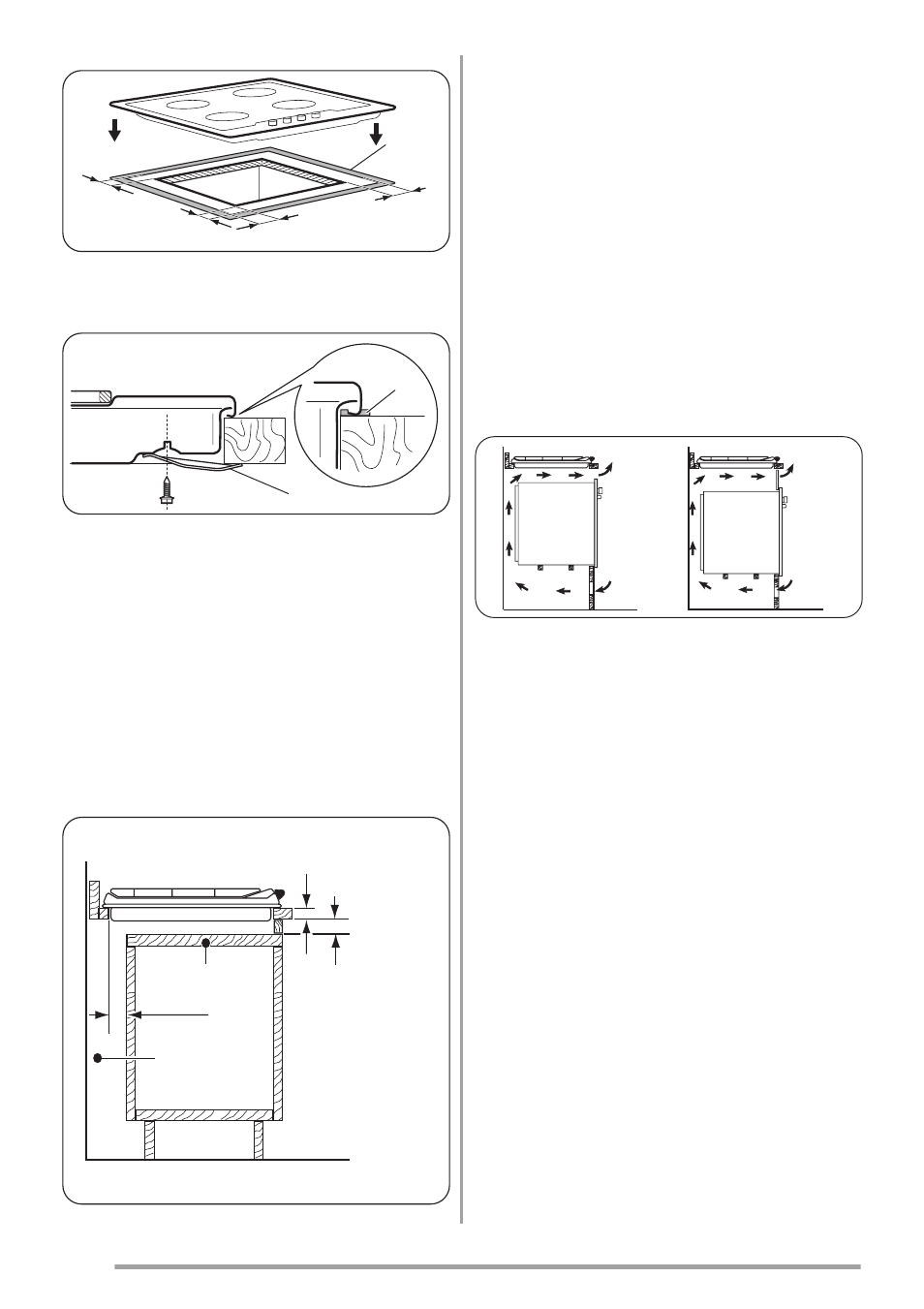

Возможности встраивания
Кухонный шкаф с дверцей
Панель, установленная под варочной па-
нелью, должна легко сниматься для обес-
печения доступа к узлам, нуждающимся в
техническом обслуживании.
min 20 mm
(max 150 mm)
30 mm
60 mm
b
a
a) Съемная панель
b) Пространство для подключения прово-
дов
Кухонный шкаф с духовым шкафом
Размеры ниши под варочную панель дол-
жны соответствовать указанным, в кухон-
ном шкафу должны быть предусмотрены
вентиляционные отверстия для постоянно-
го притока воздуха. Из соображений без-
опасности, а также для упрощения проце-
дуры извлечения духового шкафа из шка-
фа, электрические соединения для вароч-
ной панели и духового шкафа должны
быть выполнены раздельно.
50 cm
2
360 cm
2
180 cm2
120 cm
2
ИЗГОТОВИТЕЛЬ:
ELECTROLUX ITALIA S.p.A.
C.so Lino Zanussi, 30
33080 PORCIA (PN) - ИТАЛИЯ
20
