Варочная панель рассчитана на подключение к однофазной сети
электропитания напряжением 230 В.
Подключение должно выполняться в соответствии с действующими
нормами и правилами.
До подключения панели:
1) проверьте, что предохранитель сети и электрическая сеть в Вашей квартире
выдерживают соответствующую нагрузку (см. табличку с техническими
данными);
2) убедитесь, что система электропитания имеет заземление, выполненное
в соответствии с действующими нормами;
3) убедитесь, что при установленной на место варочной панели
обеспечивается легкий доступ к розетке сети или двухполюсному
выключателю.
Панель поставляется с сетевым шнуром. Его следует оборудовать вилкой,
соответствующей нагрузке, указанной на табличке с техническими данными.
Вилку следует вставлять в соответствующую розетку.
При неразъемном подключении к сети необходимо установить между ними
двухполюсный выключатель с расстоянием между контактами не менее 3 мм,
тип которого по действующим правилам соответствует требуемой нагрузке.
Сетевой шнур должен быть размещен таким образом, чтобы никакая его
часть не могла нагреться до температуры, превышающей 90 °C.
Коричневый провод (подключенный к контакту клеммной колодки,
помеченному буквой “L”) всегда должен соединяться с фазой сети.
Замена сетевого шнура
Замену сетевого шнура должен
выполнять исключительно
сервисный центр или лица,
обладающие аналогичной
квалификацией, при соблюдении
действующих технических правил.
Должен использоваться кабель
только типа H05V2V2 F T90. Сечение
проводов должно соответствовать
напряжению и рабочей температуре.
Желто зеленый провод заземления
не должен иметь разрывов и должен
быть на 2 см длиннее проводов, идущих

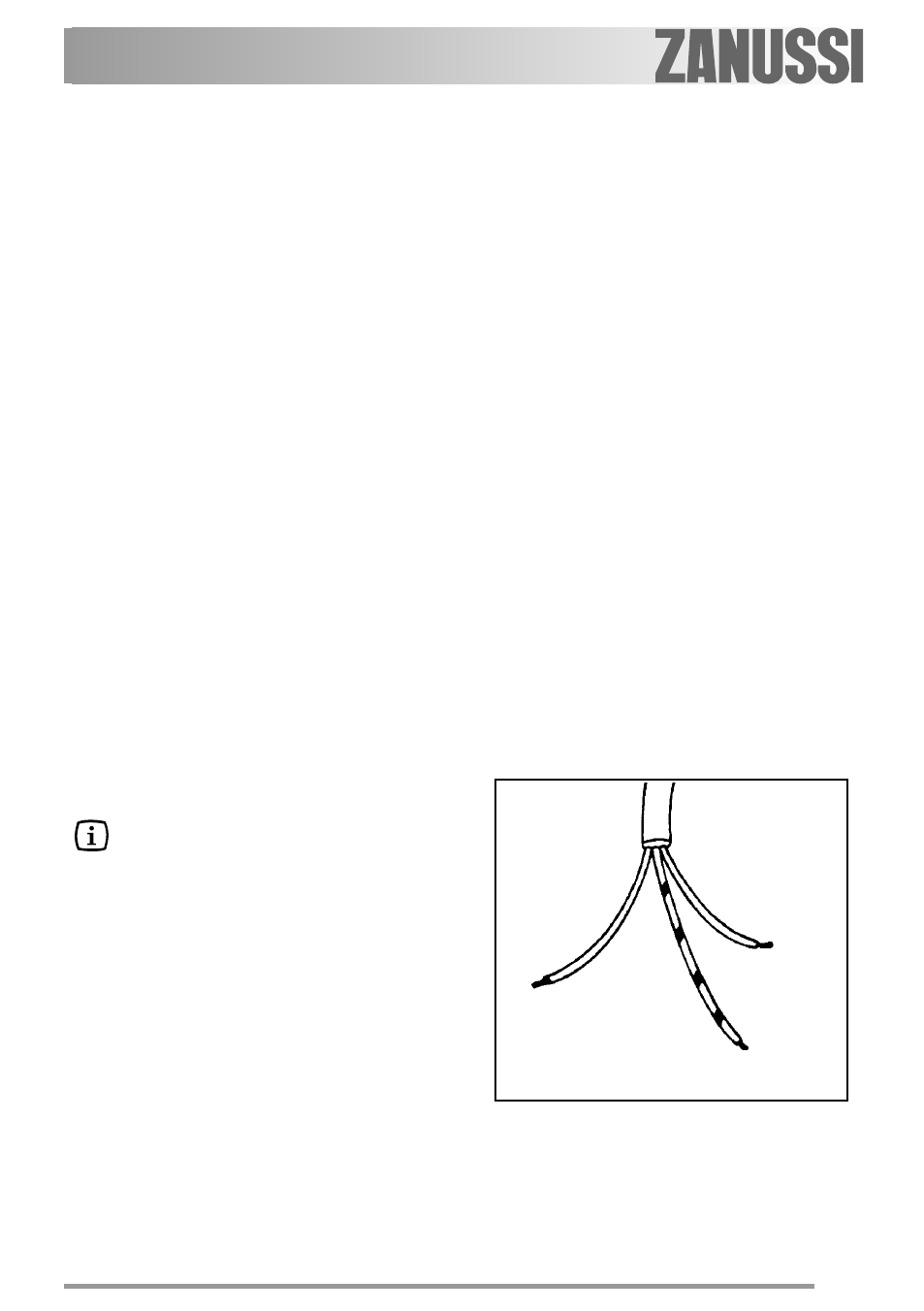

на фазу и ноль (рис. 4).
Подключение к электросети
Рис. 4
Нулевой
Земля (желто зеленый)
