16

Технические данные

Характеристики газовых
конфорок

Большая

3,0 кВт (G20/20

мбар

)

Средняя

2,0 кВт

Маленькая

1,0 кВт

Настройка

Природный газ

G20 20 мбар

Подключение газа

G 1/2"

Электрическая зона нагрева
(ZXL 636)

Диаметр 145 мм

1,5 кВт

Подключение к электросети

230 В, 50 Гц

Размеры ниши для встраивания

Ширина

550 мм

Глубина

470 мм

Инструкции по установке

• Описанные ниже действия по установке и

настройке прибора должны выполняться
квалифицированным персоналом, имеющим
соответствующую лицензию
Госгортехнадзора.

• Боковые стенки мебели, в которую

встраивается варочная поверхность не
должны быть выше уровня варочной
поверхности.

• Не устанавливайте варочную поверхность

вблизи горючих материалов (например,
занавесок, висящих кухонных полотенец и
пр.).

• Перед проведением любых работ с прибором,

его следует отключить от электросети. Если
необходимо оставить прибор под
напряжением, то следует принять все
необходимые меры предосторожности.

Подключение газа

Подключение к газовой магистрали должно быть
выполнено в соответствии с действующими
правилами.

Данная варочная поверхность может работать на
природном газе с давлением 20 или 13 мбар (с
дополнительными форсунками).

Перед установкой убедитесь в том, что номинальное
давление газа, указанное на приборе, соответствует
давлению в магистрали. При полностью открытых
кранах падение давления не должно превышать 5%.
Такое падение давления обусловлено следующими
параметрами:

-

максимальная пропускная способность
измерителя,

-

диаметр и длина трубы перед измерителем и
после измерителя,

-

сечение различных газовых труб в разводке,

-

диаметр возможных соединений.

Важное примечание:

Для правильной работы прибора, экономного расхода
энергии и долгого срока службы необходимо, чтобы
рабочее давление находилось в рекомендуемом
диапазоне.

Регулируемое соединение с входной трубкой
осуществляется при помощи гайки с резьбой G 1/2".
Вставьте между элементами соединения прокладку,
как показано на рис. 4. Завинтите части соединения,
не затягивая их, поверните соединение в нужном
направлении, а затем затяните.

Внимание:

После окончания работ по подключению следует
обязательно проверить герметичность всех газовых
соединений. Используйте для этого мыльную воду,
ни в коем случае не используйте пламя.

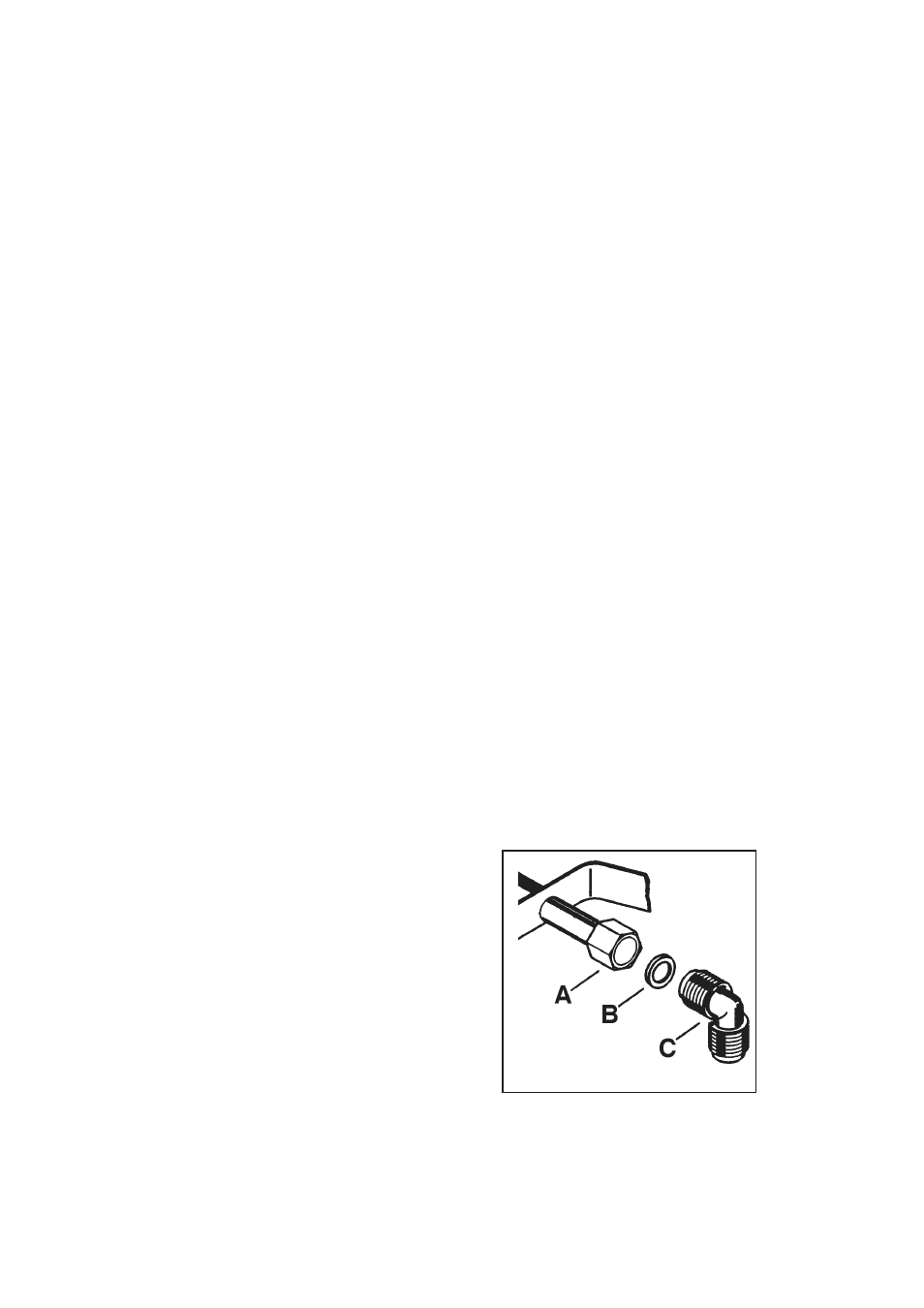

А) Входная труба с гайкой

В) Прокладка

С) Регулируемое соединение

Рис. 4

FO 0264
