23

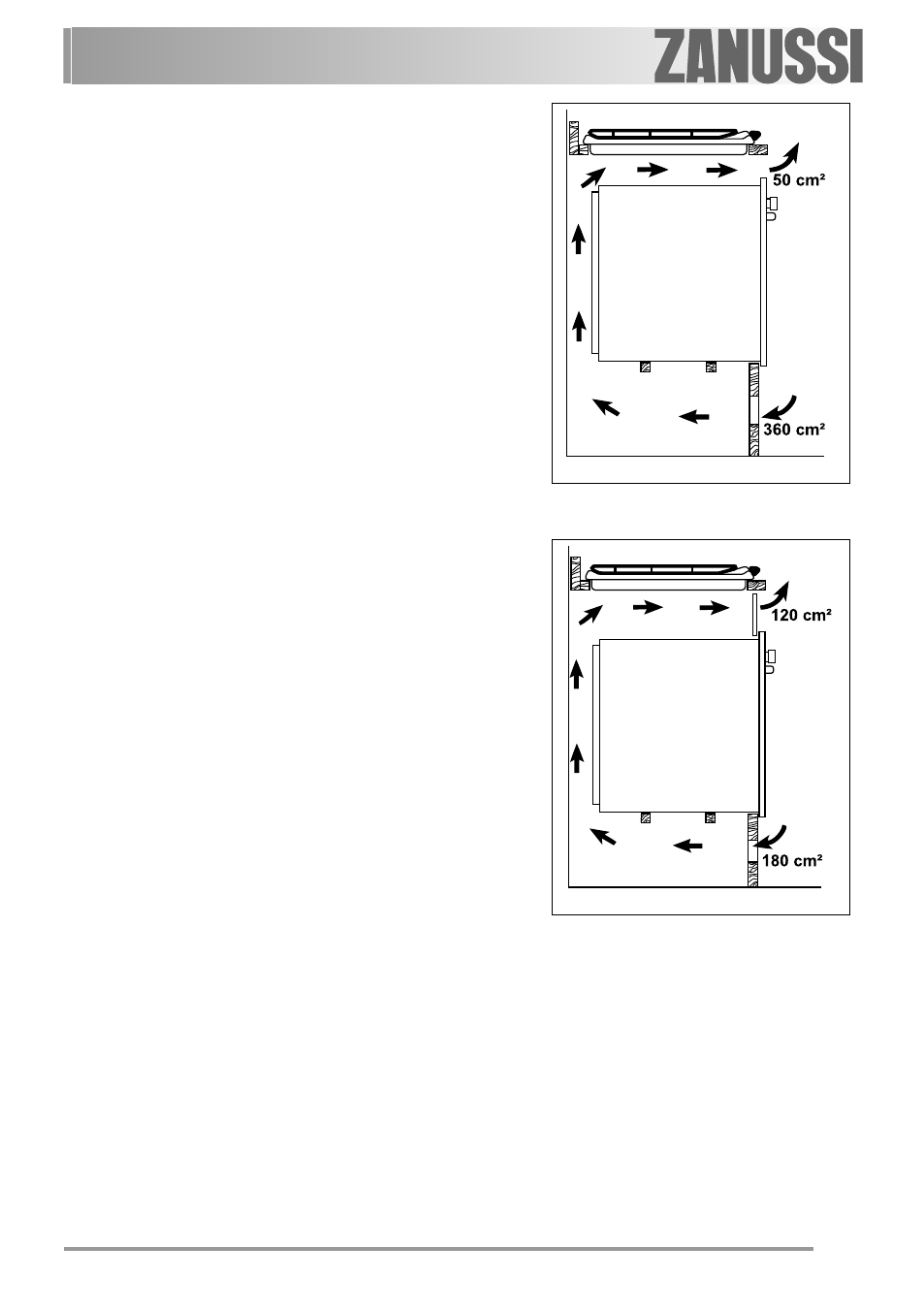

Рис. 13
FO 2041
Рис. 14
FO 2042
В кухонную мебель с
духовым шкафом
Ниша должна иметь размеры,
указанные на рисунке 9 и быть
оснащена опорами, обеспечивающими
эффективную вентиляцию.
Чтобы избежать перегревания,
установку рекомендуется осуществить
согласно рисункам 13 и 14.
Подключение варочной панели и
духового шкафа к электрической сети
должно выполняться раздельно, как по
соображениям электрической
безопасности, так и для того, чтобы при
необходимости можно было легко снять
духовой шкаф.
Навесная мебель и вытяжки должны
находиться на расстоянии не менее 650
мм от варочной панели (Рис. 9).
В случае использования вытяжных
аппаратов шириной 600 мм, кроме
соблюдения высоты, прилегающую к
вытяжке навесную мебель необходимо
установить на высоте, по крайней мере,
550 мм от столешницы, чтобы в случае
необходимости позволить установить
крышку и оставить место для ее
правильного перемещения (Рис. 9).
