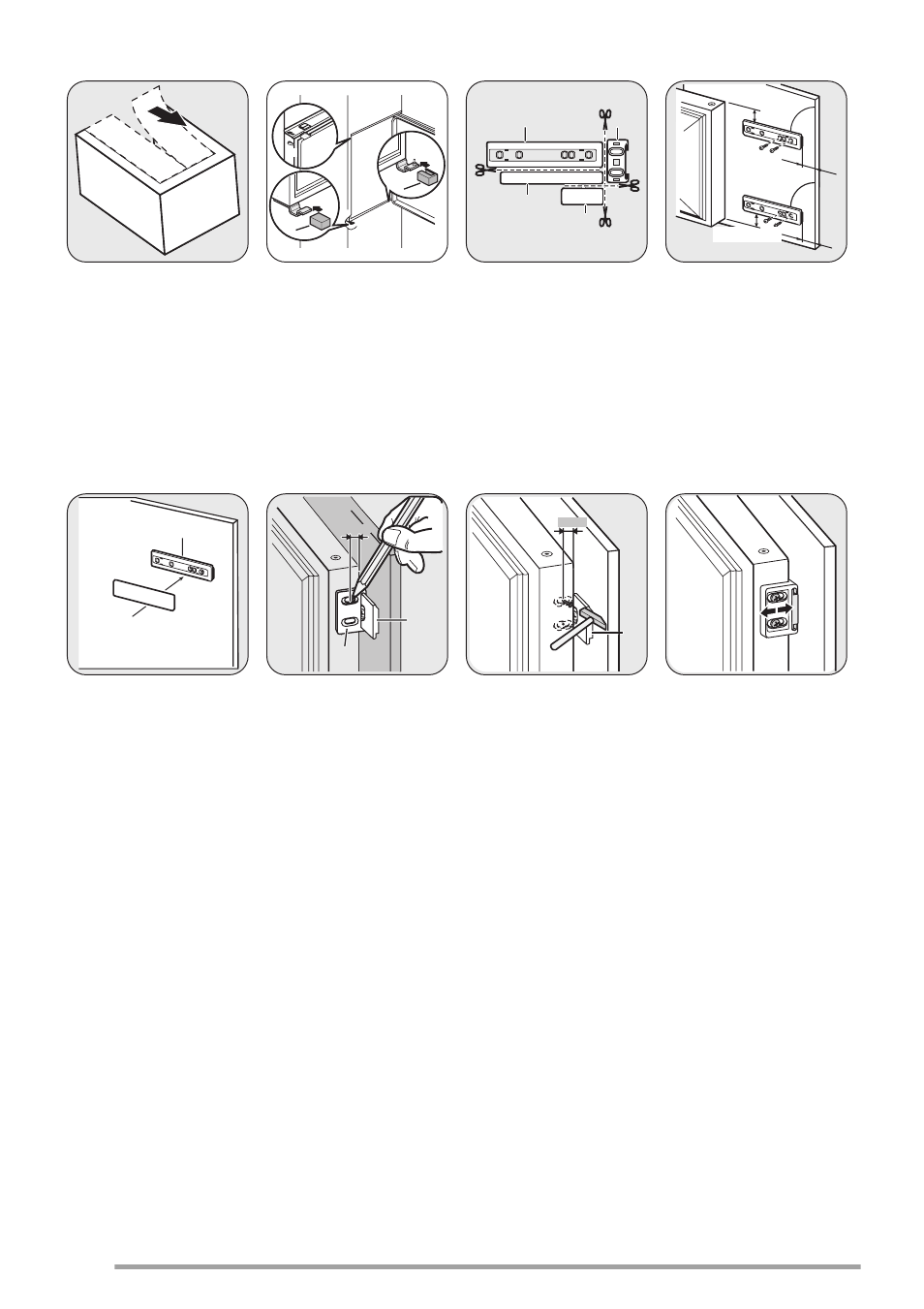

Удалите соответ-
ствующую деталь
крышки петли (Е).
Если дверная петля
находится справа,
то следует удалить
деталь DX, в про-
тивном случае уда-
лите деталь SX.
E
E
D C
Установите крышки
(C, D) в выемки и
отверстия под пет-
ли.
Наденьте крышки
петли (E) на петлю.
Ha
Hb
Hc
Hd
Отделите друг от
друга детали (Ha),
(Hb), (Hc) и (Hd).
ca. 50 mm
ca. 50 mm
21 mm
90°
21 mm
90°
Прикрепите деталь
(Ha) к внутренней
стороне кухонного
шкафа.
Ha
Hc
Надавив, соедините
деталь (Hc) с дета-
лью (Ha).
Ha
Hb
8 mm
Откройте дверцу
прибора и дверцу
кухонной мебели
под углом 90°.
Вставьте маленькую
планку (Hb) в на-
правляющую (Ha).
Совместите друг с
другом дверцу при-
бора и дверцу ку-
хонной мебели, за-
тем наметьте отвер-
стия.
Ha
K
8 mm
Снимите кронштей-
ны и отметьте рас-
стояние 8 мм от
внешнего края двер-
цы: это место для
гвоздя (K).
Hb
Снова установите
маленькую планку
на направляющую и
закрепите ее прила-
гающимися винта-
ми.
Выровняйте дверцу
кухонной мебели и
дверцу прибора, ре-
гулируя положение
детали Hb.
