Страница 30
30
Подготовка к установке
Посудомоечную машину следует устанавливать рядом
с точками подключения водоснабжения, водостока и
электросети. Следует выбрать одну сторону шкафа
кухонной раковины для подключения шлангов
посудомоечной машины.
Примечание. Проверьте наличие аксессуаров для
установки (крюк для декоративной панели, шуруп).
Просим внимательно ознакомиться
с данным руководством по эксплуатации
•
рисунки, иллюстрирующие размеры шкафа и место
установки посудомоечной машины.
Перед установкой машины следует провести
1.
подготовительные процедуры.

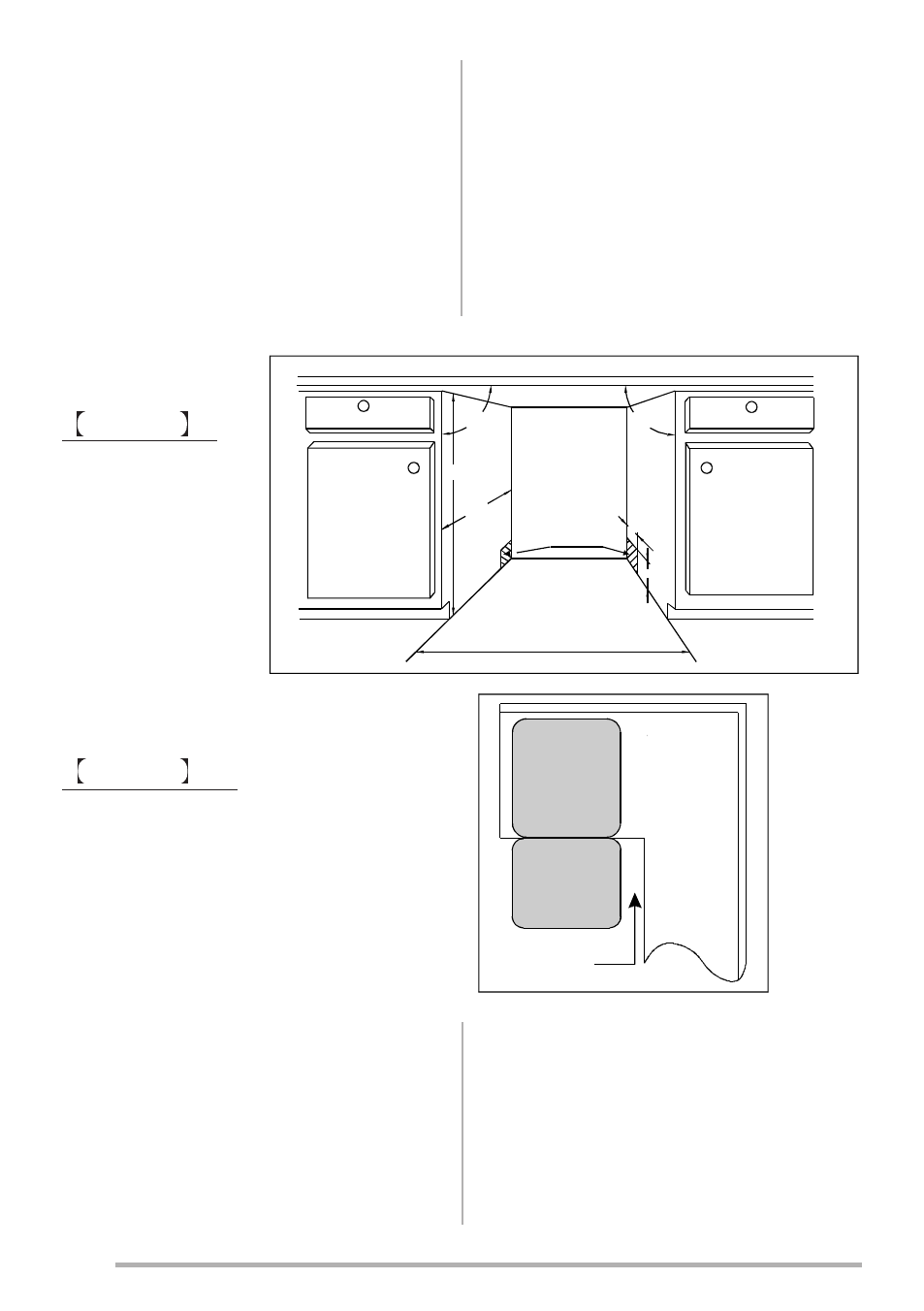

Выберите место рядом с кухонной раковиной для
2.
прокладки наливных и сливных шлангов (см. рис. 1).
В случае установки посудомоечной машины в
угловом шкафу следует предусмотреть пространство
(как показано на рис. 2) рядом с дверцей.
размеры шкафа Не
более 5 мм между верхом
посудомоечной машины
и шкафом. Дверца посудо-
моечной машины не должна
находиться глубже 5 мм.
Минимально допустимое
пространство при открытой
дверце.
рис. 1
рис. 2
•
размеры и установка декоративной панели
Деревянная декоративная панель устанавливается
1.
согласно рис. 3.
Установите на деревянную декоративную панель
2.
крючок и вставьте ее в прорезь на дверце
посудомоечной машины (см. рис. 4a). Установив
панель, закрепите ее на дверце машины при помощи
шурупов и винтов (см. рис. 4b).
•
регулировка натяжения пружины дверцы
Подходящее натяжение пружин дверцы устанавливается
на заводе-изготовителе. При использовании деревянной
декоративной панели следует заново установить
натяжение пружин. Для натяжения или ослабления
стального троса воспользуйтесь регулировочным винтом
(см. рис. 5).
Натяжение дверной пружины выбрано верно, если
дверца остается на месте, будучи полностью открыта
до горизонтального положения, в то же время начиная
закрываться при легком подталкивании ее пальцем.
NN
NN
NN
5RCEG DGVYGGP ECDKPGV
DQVVQO CPF HNQQT
'NGEVTKECN FTCKP CPF
YCVGT UWRRN[ NKPG
GPVTCPEGU
Вход для кабеля
электропитания и
линий подачи воды
и слива
Пространство между
низом прибора и полом
820 мм
580 мм
450 мм
%CDKPGV
&KUJYCUJGT
&QQT QH
FKUJYCUJGT
/KPKOWO URCEG QH OO
Посудомоечная
машина
расстояние не менее 50 мм
Дверца
посудомоечной
машины
Шкаф
