25
a) Дверца
Дверца должна иметь следующие размеры:
- ширина
595-598 мм
- толщина 16-22 мм
Высота (C-Рис. C) зависит от высоты
плинтуса прилегающей мебели.
b) Петли
Для установки петель необходимо
высверлить два отверстия диаметром 35 мм,
глубиной 12,5-14 мм в зависимости от глубины
мебельной дверцы) на внутренней стороне
дверцы. Расстояние между центрами этих
крепежных отверстий должно составлять 416
мм.
Расстояние (B) от верхней кромки дверцы до
центра отверстия зависит от размеров
прилегающей мебели.

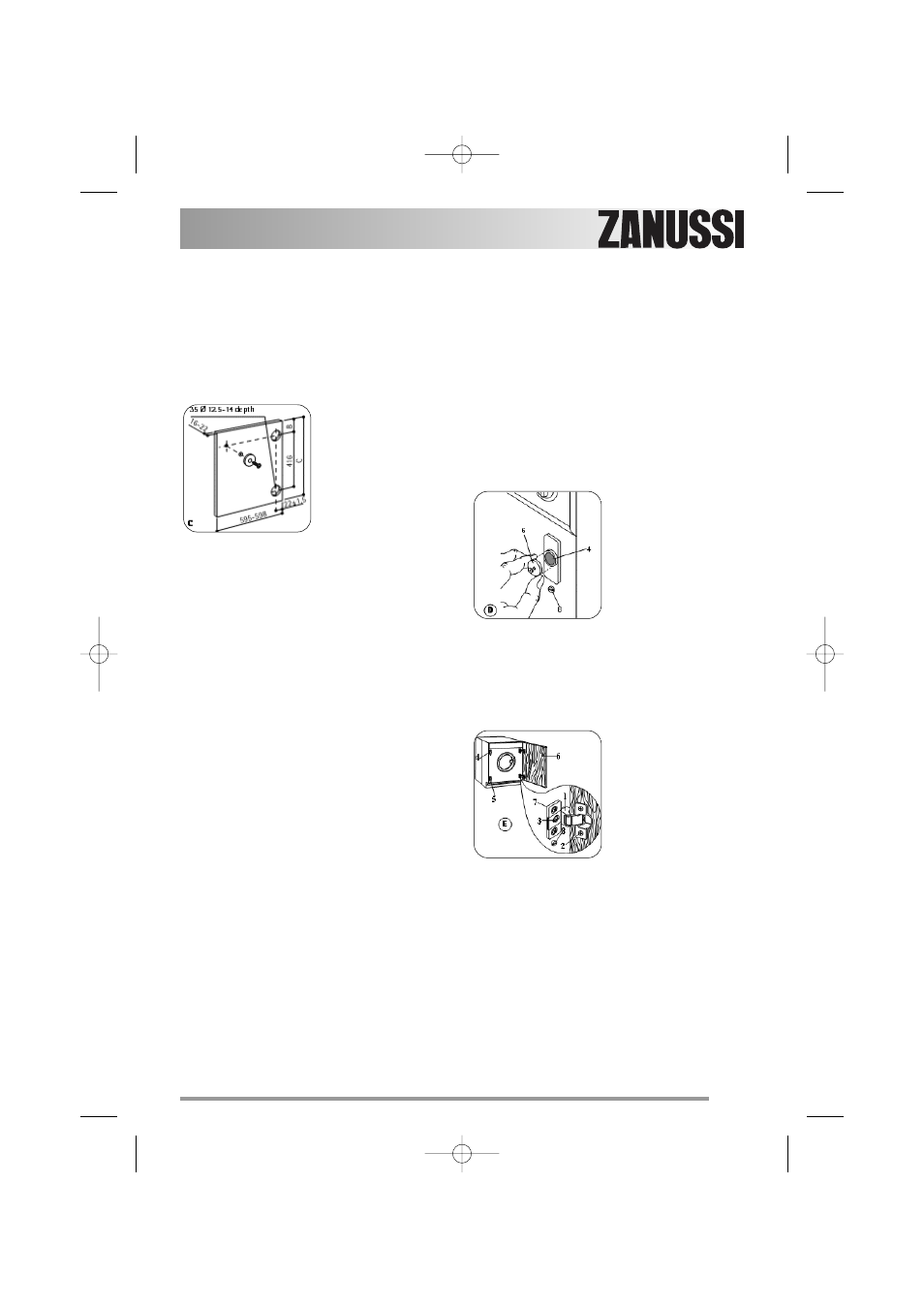

Необходимые размеры приведены на рисунке
C.
Петли прикрепляются к дверце с помощью
шурупов (2-Рис. B), поставляемых с машиной.
c) Установка дверцы
Прикрепите петли (1) к машине винтами
M5x15 (3-Рис. B). Петли можно регулировать
для компенсации возможной
неравномерности толщины дверцы.
Для точного выравнивания дверцы
необходимо отпустить винт (3-Рис. B),
отрегулировать дверцу, затем затянуть винт.
d) Ответная часть магнита (6)
Машина может быть оборудована магнитным
устройством закрытия дверцы. Чтобы
обеспечить правильную работу данного
устройства, на внутренней части дверцы
должна быть установлена ответная часть
магнита (6) (стальной диск + резиновое
кольцо).
Положение ответной части должно
соответствовать положению расположенного
на машине магнита (4) (см. рисунок D).
Если Вы хотите перевесить дверцу, чтобы она
открывалась слева направо, перенесите на
другую сторону планки (7), магнит (4) и
планку (5) (Рис. B и E). Установите ответную
часть магнита (6) и петли (1), как указано
выше.
