1
2
B
2
1 B
D

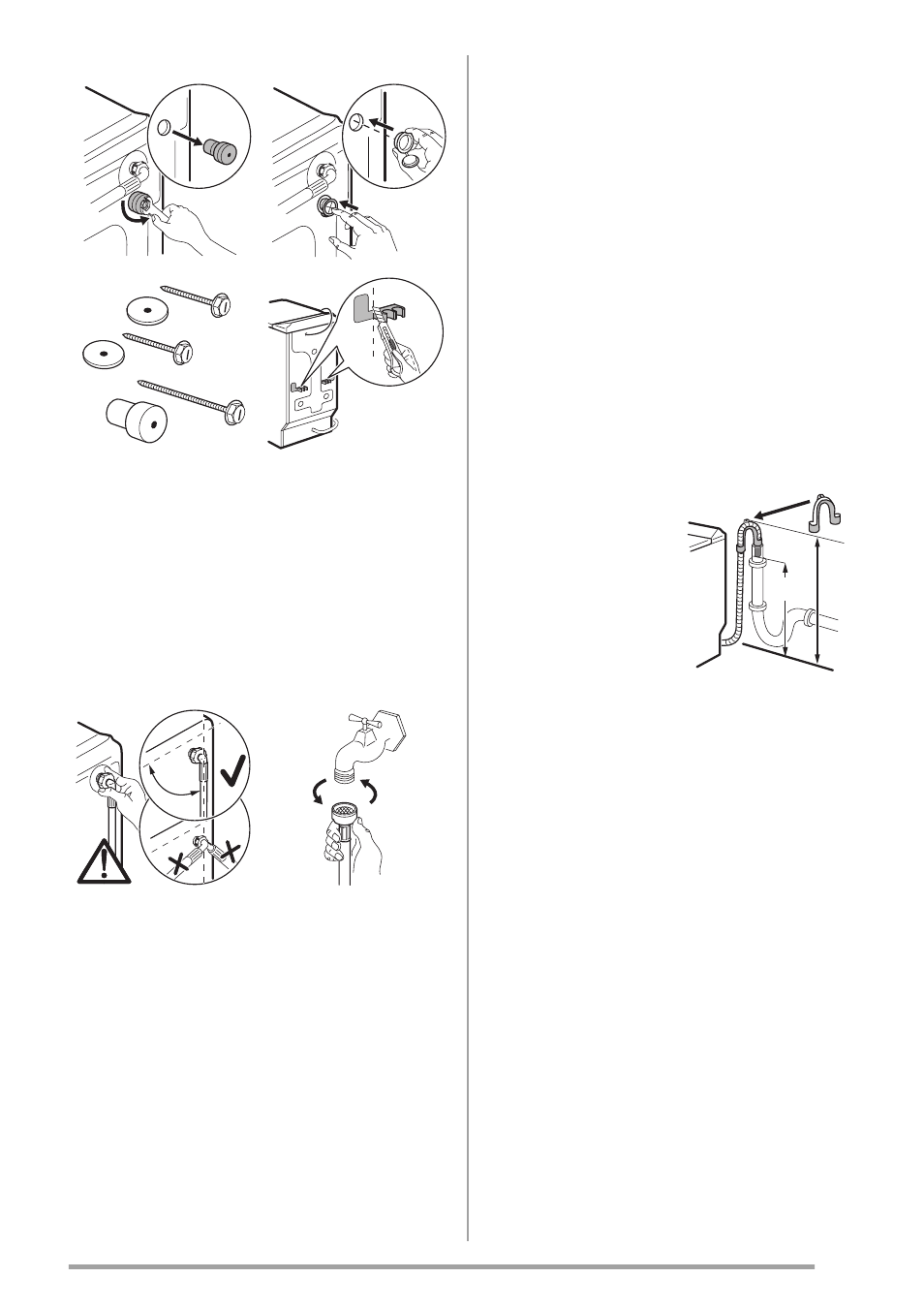

Сохраните транс-
портировочные
болты на случай,
если придется пе-
ревозить прибор. Для установки при-
бора на одном
уровне с находящи-
мися рядом пред-
метами мебели от-
режьте эти пласти-
ковые элементы.
Водоснабжение
90 O 90 O 90 O
В случае необходи-
мости передвиньте
наливной шланг в
направлении, пока-
занном на рисунке.
Для этого ослабьте
зажимную гайку и
расположите на-
ливной шланг вни-
зу, как показано на
рисунке. Затяните
зажимную гайку и
проверьте соедине-
ние на отсутствие
протечки. Откройте водопро-
водный вентиль.
Убедитесь в отсут-
ствии протечек. Уд-
линять наливной
шланг нельзя. Если
он слишком корот-
кий, проконсульти-
руйтесь с сервис-
ным центром
Слив
Присоедините U-об-
разное колено к
сливному шлангу.
Точка подсоедине-
ния к сливному стоя-
ку (или место слива в
раковину) должна
располагаться на вы-
соте 70-100 см.
Обеспечьте надежное крепление. Для
предотвращения возникновения сифонно-
го эффекта конец сливного шланга должен
находиться в воздухе (а не в воде).
Сливной шланг никогда не должен быть
натянутым. Если он слишком короткий, об-
ратитесь за консультацией в местный ав-
торизованный сервисный центр.
Электрическое подключение
Стиральная машина должна подключаться
только к однофазной сети напряжением
230 В. Проверьте номинал предохраните-
лей: 13 А на 230 В. Машина не должна
подключаться через простой или с не-
сколькими розетками удлинитель. Про-
верьте, что вилка заземлена и оборудова-
на в соответствии с действующими поло-
жениями.
Размещение
Установите прибор на плоскую и твердую
поверхность в вентилируемом месте. Про-
max
100 cm
min
70 cm
15
