Предотвращение застревания бумаги
Многофункциональный аппарат Phaser® 6115MFP
11-3
Описание тракта транспортировки материала

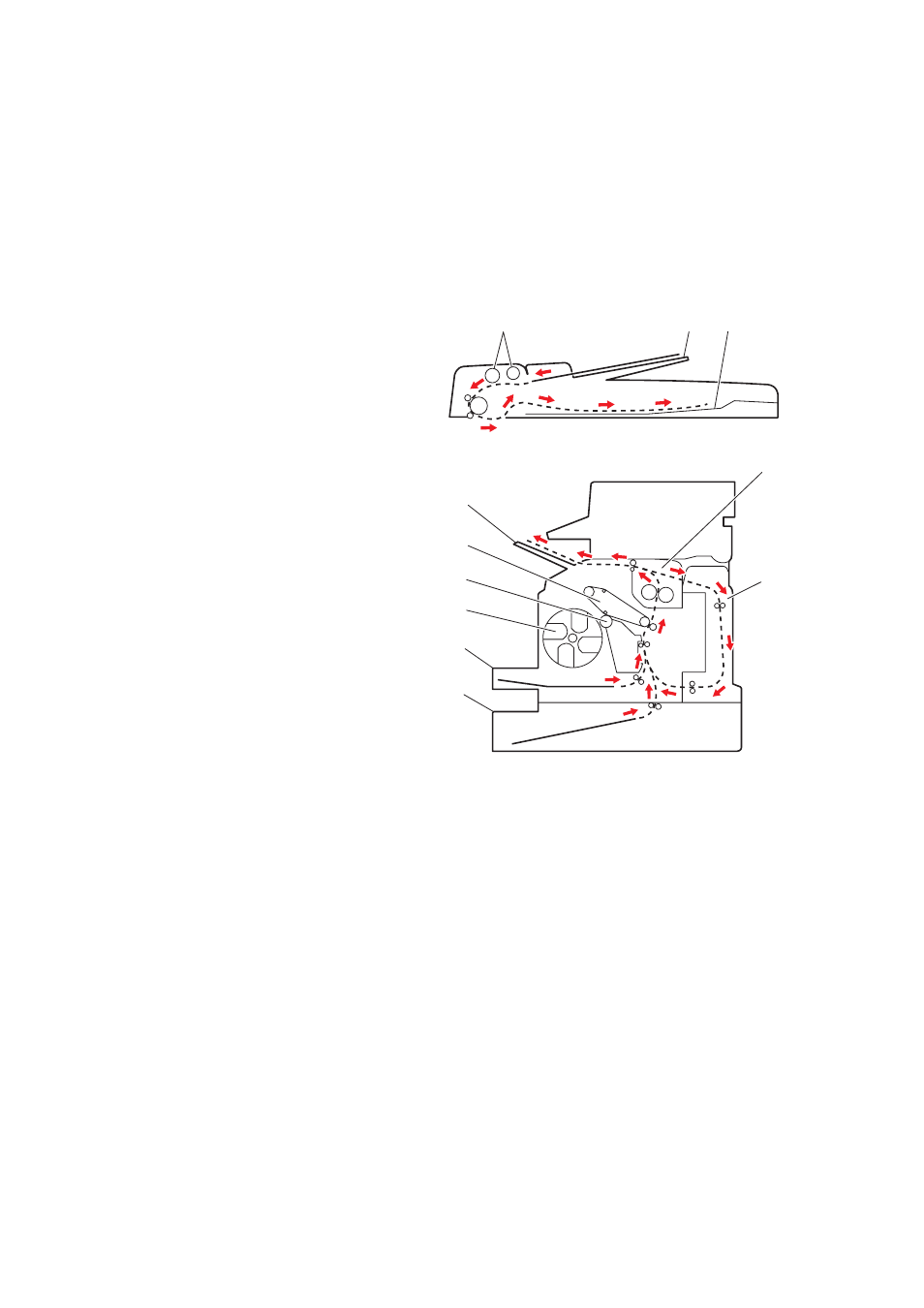

Описание тракта транспортировки материала в аппарате поможет вам найти
места застревания.
1.
Ролики подачи
автоподатчика (ADF)
2.
Лоток подачи оригиналов
3.
Выходной лоток оригиналов
4.
Узел фьюзера
5.
Блок двусторонней печати
(дополнительный)
6.
Лоток 2 (дополнительный)
7.
Лоток 1
8.
Карусель тонер-картриджей
9.
Принт-картридж
10.
Блок ремня переноса
11.
Выходной лоток
11
7
8
6
5
9
10
4
6115-112
1
3
2
6115-111
