Для обеспечения удобного доступа к входному штуцеру
газопровода варочной поверхности расстояние между задним
краем выреза монтажного проема и стеной позади варочной
поверхности должно быть не менее 50 мм.
1. Выпилите монтажный проем в кухонной столешнице в
соответствии с размерами, указанными в главе “Технические
данные” в разделе “Монтажные размеры”.
2. Переверните прибор и положите его на мягкую поверхность.
Будьте осторожны, чтобы не поцарапать лицевую панель.
3. Установите зажимы в отверстия по бокам корпуса варочной
поверхности (см. рисунок).
4. Установите варочную поверхность в выпиленный
монтажный проем, и закрепите ее зажимами при помощи
крестовой отвертки.

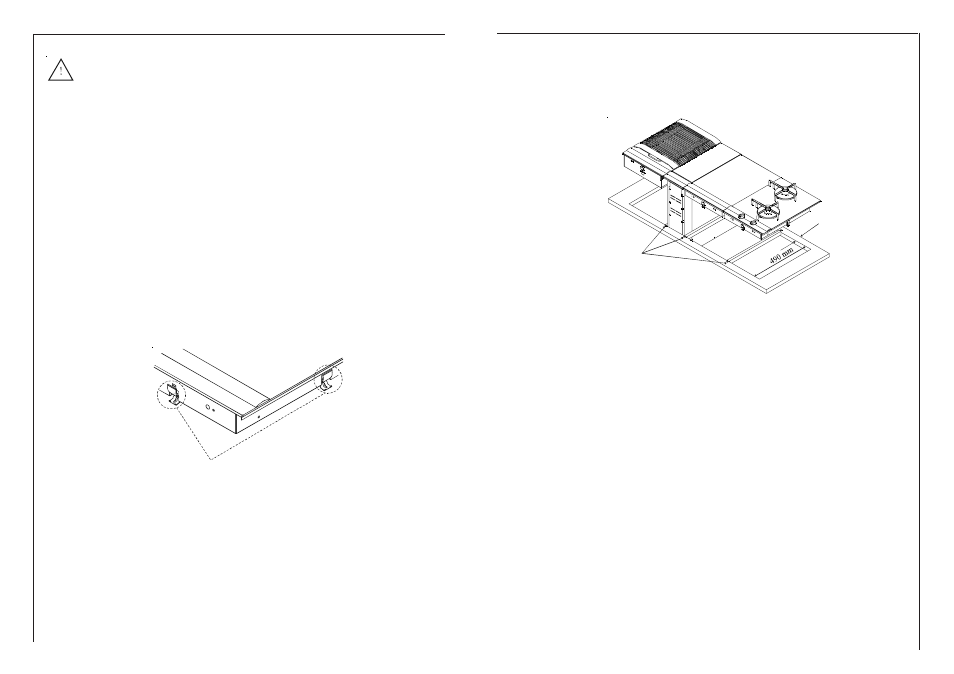

Монтажные зажимы
21
Комплексная установка варочной
поверхности
Монтажный проем
Размер монтажного проема для выбранной комбинации
устанавливаемых приборов вычисляется следующим
образом:
Глубина: 490 мм
Ширина:
1. Рассчитайте суммарную ширину всех устанавливаемых
приборов.
2. Отнимите от полученной общей ширины 20 мм.
Пример:
Варочная поверхность 720 мм + вытяжной вентилятор 180
мм + газовая варочная поверхность 360 мм.
1. 720 + 180 + 360 = 1260 мм
2. Ширина монтажного проема: 1260 – 20 = 1240 мм
Расстояние до стены:
Минимум 150 мм от воспламеняющихся материалов.
Минимум 50 мм от невоспламеняющихся материалов.
Расстояние до стены:
Минимум 150 мм
(от воспламеняю-
щихся материалов)
Расстояние до стены:
Минимум 50 мм
(от невоспламеняю-
щихся материалов)
Балки жесткости
