Инструкция по эксплуатации AEG 65557 G-M
Страница 20
41

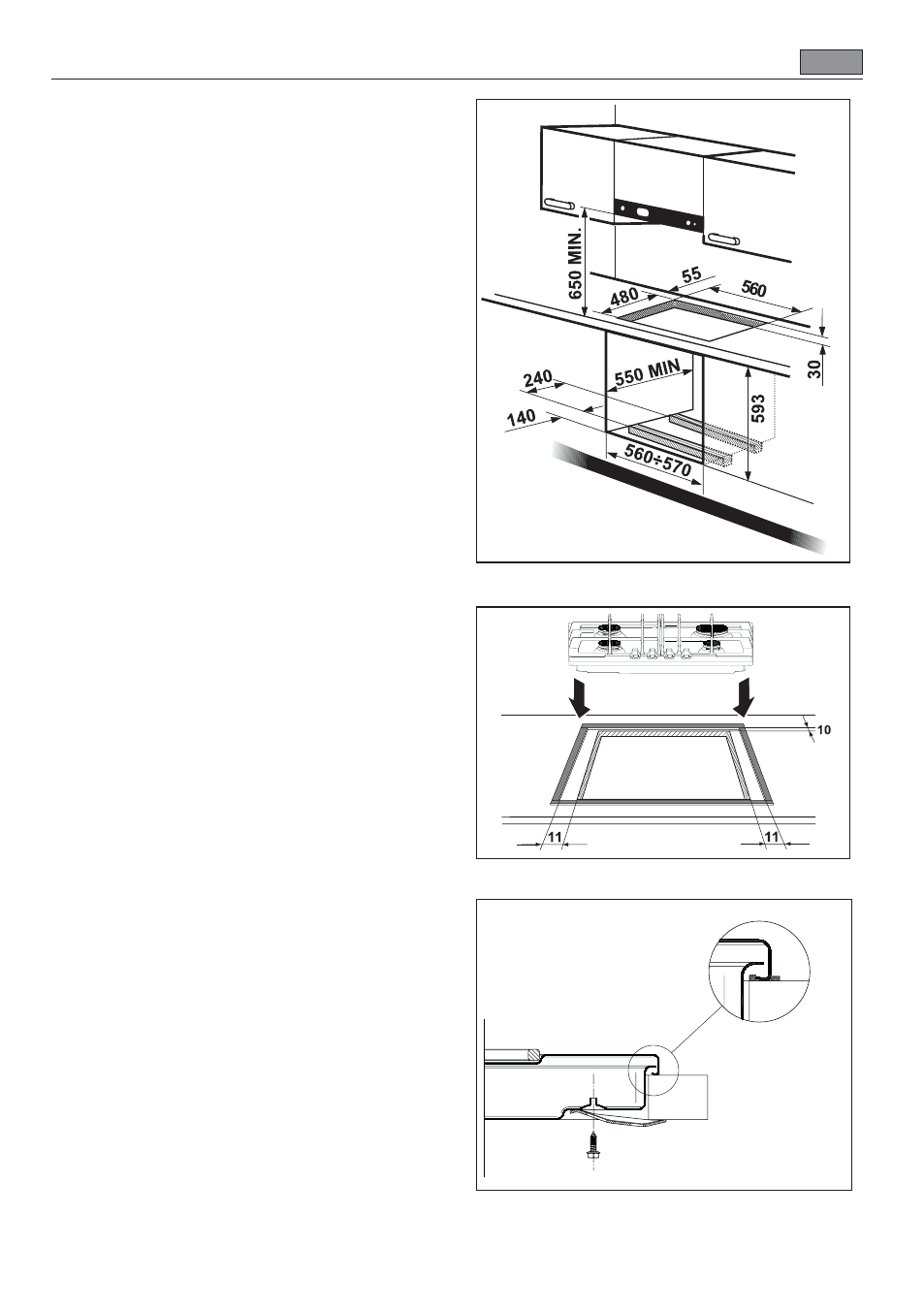

Встраивание и крепление к
мебели
Варочную панель можно установить
в мебель, в которой имеется
специальное отверстие для
встраиваемого оборудования с
указанными на Рис. 12 размерами.
Отверстие для встраивания должно
находиться на расстоянии, по крайней
мере, 55 мм от задней стенки. В случае
если левая или правая боковая стенка
выше варочной панели, то ее
расстояние от краев отверстия в
столешнице должно составлять не
менее 150 мм.
Панель необходимо прикрепить к
мебели следующим образом:
•
нанесите специальный герметик-
прокладку, входящий в
комплектацию, на передний край
отверстия, на расстоянии 11
миллиметров от боковых краев и на
расстоянии 10 мм от заднего края,
следя за тем, чтобы концы плотно
прилегали друг к другу и не
накладывались (см. рис. 13);
•
установите панель в отверстие в
мебели, следя за центровкой;
•
прикрепите панель к мебели при
помощи специальных скоб, входящих
в комплектацию (см. рис. 14).
Натяжение винтов достаточное,
чтобы выступил герметик, избыток
которого можно легко удалить.
В кромке панели установлено
двойное уплотнение, который
полностью исключает возможность
проникновения жидкостей.
)
)
)
)
)
Рис. 12
Рис. 13
Рис. 14
герметик
