• Петли
Для установки петель необходимо высвер‐
лить два отверстия диаметром 35 мм и глу‐
биной 12,5-14 мм – в зависимости от глуби‐
ны дверной фурнитуры - на внутренней
стороне дверцы. Расстояние между цен‐
трами отверстий должно составлять 416
мм.
Расстояние от верхней кромки дверцы до
центра отверстия зависит от размеров при‐
легающей мебели.
Петли прикрепляются к дверце с помощью
шурупов из комплекта поставки 1 и 2 (рис.
4).

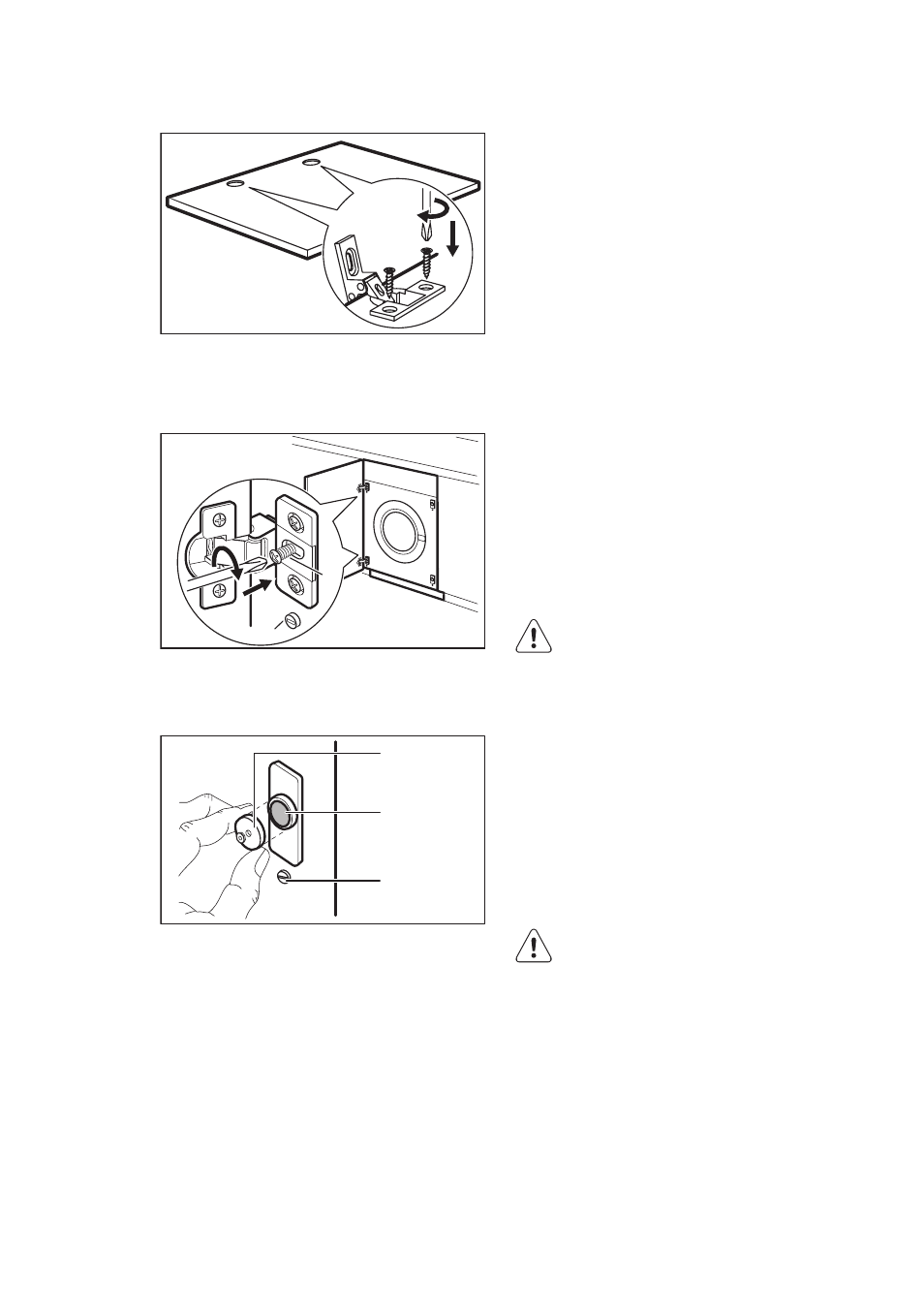

Рис. 4
B
A
• Установка дверцы
Прикрепите петли к прибору винтами
M5x15. Петли можно регулировать для ком‐
пенсации возможной неравномерности тол‐
щины дверцы.
Для точного выравнивания дверцы необхо‐
димо ослабить винт, отрегулировать двер‐
цу, а затем снова затянуть винт A (рис. 5).
Не удаляйте винт B (рис. 5).
Рис. 5
A
B
C
• Ответная часть магнита
В приборе предусмотрена фиксация двер‐
цы с помощью магнита. Чтобы обеспечить
правильную работу данного устройства, на
внутренней стороне дверцы должна быть
установлена ответная часть магнита A
(стальной диск + резиновое кольцо).
Положение ответной части должно соот‐
ветствовать положению магнита B на при‐
боре (рис. 6).
Не удаляйте винт С.
Рис. 6
