34
•
Если инструмент не используется, всегда
переводите рычаг реверсивного переключателя
в нейтральное положение.
МОНТАЖ
ПРЕДУПРЕЖДЕНИ:
•
Перед проведением каких-либо работ с
инструментом
всегда проверяйте, что
инструмент отключен, а блок аккумуляторов
снят.
Установка или снятие отверточной биты
Для вставки биты, потяните втулку в направлении,
указанном стрелкой, и вставьте биту во втулку как
можно дальше. Затем отпустите втулку, чтобы
затянуть биту.
Рис.5
Примечание:
•
Если не вставить биту во втулку достаточно
глубоко,
втулка не возвратится в
первоначальное положение, и бита не будет
закреплена. В данном случае, попытайтесь
повторно вставить биту в соответствии с
инструкциями выше.
Крючок (дополнительное приспособление)
ПРЕДУПРЕЖДЕНИ:
•
При установке крючка хорошо затяните винт.
Несоблюдение
этого требования может
привести к повреждению инструмента и
вызвать травму.
Рис.6
Крючок используется для временного подвешивания
инструмента. Он может быть установлен с любой
стороны инструмента.
Для установки крючка, вставьте его в паз в корпусе
инструмента с одной из сторон и закрепите его при
помощи винта. Для снятия крючка, отверните винт и
снимите крючок.
Регулировка угловой головки
Угловую головку можно регулировать в диапазоне
360°(8 положений с приращением в 45 градусов).
Для регулировки головки, ослабьте шестигранный
болт и снимите угловую головку.
Установите угловую головку в нужное положение и
заново установите ее таким образом, чтобы зубья
корпуса совпадали с выемками в угловой головке.
Затем затяните шестигранный болт для крепления
угловой головки.
Рис.7
Рис.8
Простая головка и головка с трещоткой
(принадлежности)
Прямые головки и головки с трещоткой
предоставляются в качестве дополнительных
принадлежностей для выполнения различных работ.
Рис.9
Рис.10
ЭКСПЛУАТАЦИЯ
50
40
30
20
10
0
0 1 2 3
M12
(M12)
M10
(M10)
M8
(M8)
(408)
(204)
(510)
(306)
(102)

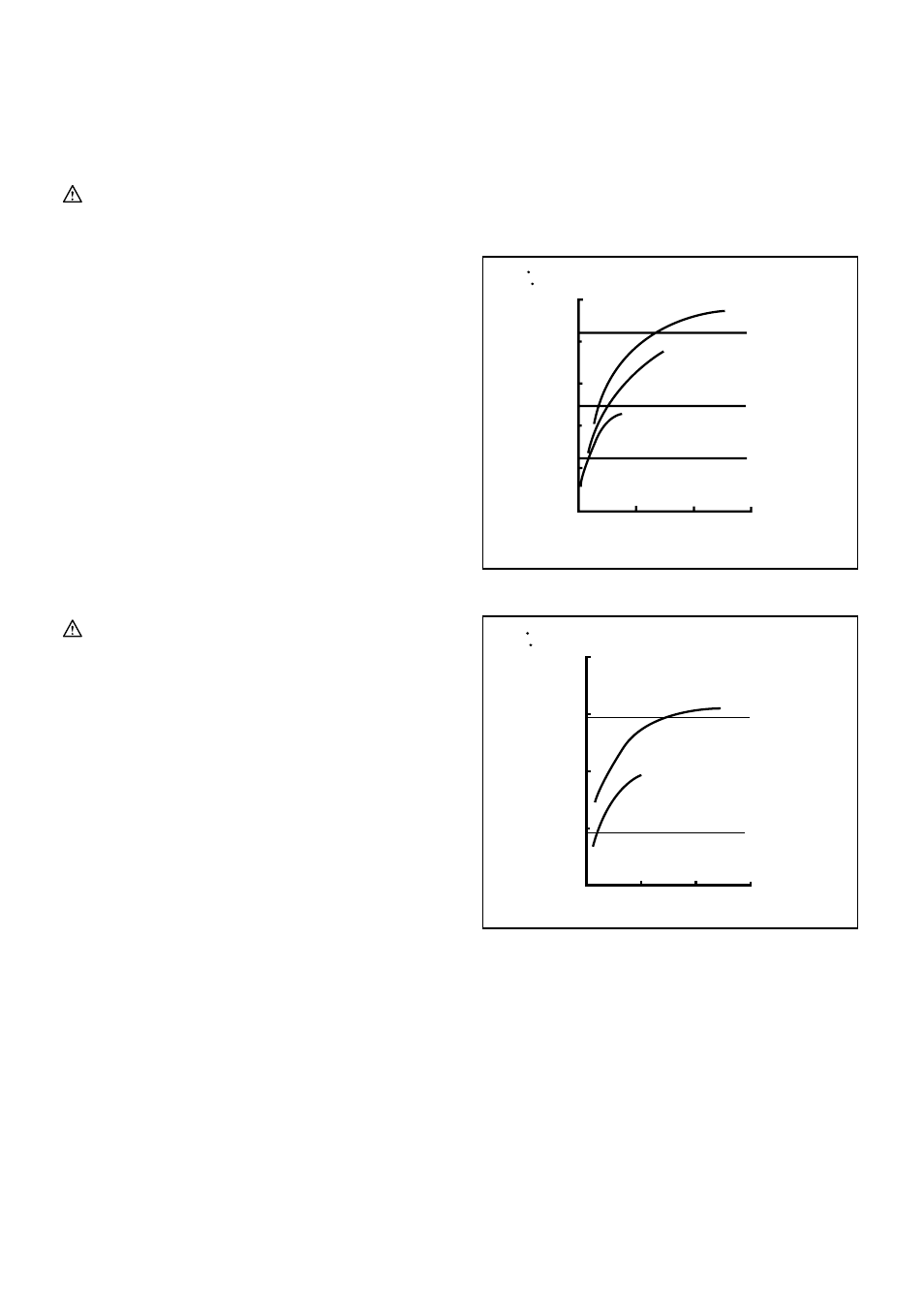

Стандартный болт Н м
У
силие за
тяжки
Время затяжки
Надле
жащ
ее у
силие за
тяжки
(кгс см)
(сек)
008339
Высокопрочный болт Н м
У
силие за
тяжки
Время затяжки
Надле
жащ
ее у
силие за
тяжки
(кгс см)
(сек)
40
30
20
10
0
0 1 2 3
M8
M6
(M8)
(M6)
(408)
(306)
(204)
(102)
008340
Соответствующий крутящий момент затяжки может
отличаться в зависимости от типа или размера
винта/болта, материала закрепляемой рабочей
детали и т.д. Перед началом работы всегда
выполняйте пробную операцию для определения
надлежащего времени затяжки для Вашего винта.
Рис.11
Примечание:
•
Пользуйтесь битой, подходящей для
винта/головки, с которым Вы будете работать.
