Electrolux EFC 1410 X - Инструкция (Страница 5)

5
Описание прибора
Работа в режиме воздухоотвода
• Данный воздухоочиститель при поставке
настроен для работы в режиме
воздухоотвода, но благодаря применению
фильтра с активированным углем
(дополнительный аксессуар) он может
работать и в режиме рециркуляции воздуха.
• Для этого следует дополнительно
приобрести оригинальный фильтр с
активированным углем фирмы ELECTROLUX
(см. перечень дополнительных аксессуаров).
• В режиме воздухоотвода воздух отводится
в атмосферу по трубе, которую необходимо
соединить с вытяжным патрубком D, рис. 1.
• Для работы в режиме вытяжной вентиляции
вытяжная труба должна иметь диаметр,
равный диаметру вытяжного отверстия. Если
в стене или в потолке уже оборудована
вытяжная труба, диаметр которой составляет
125 мм, можно воспользоваться
переходником 150/125 мм, входящим в
комплект поставки. Но в этом случае шум при
работе вытяжного вентилятора будет
несколько выше, чем при работе без
переходника.
D

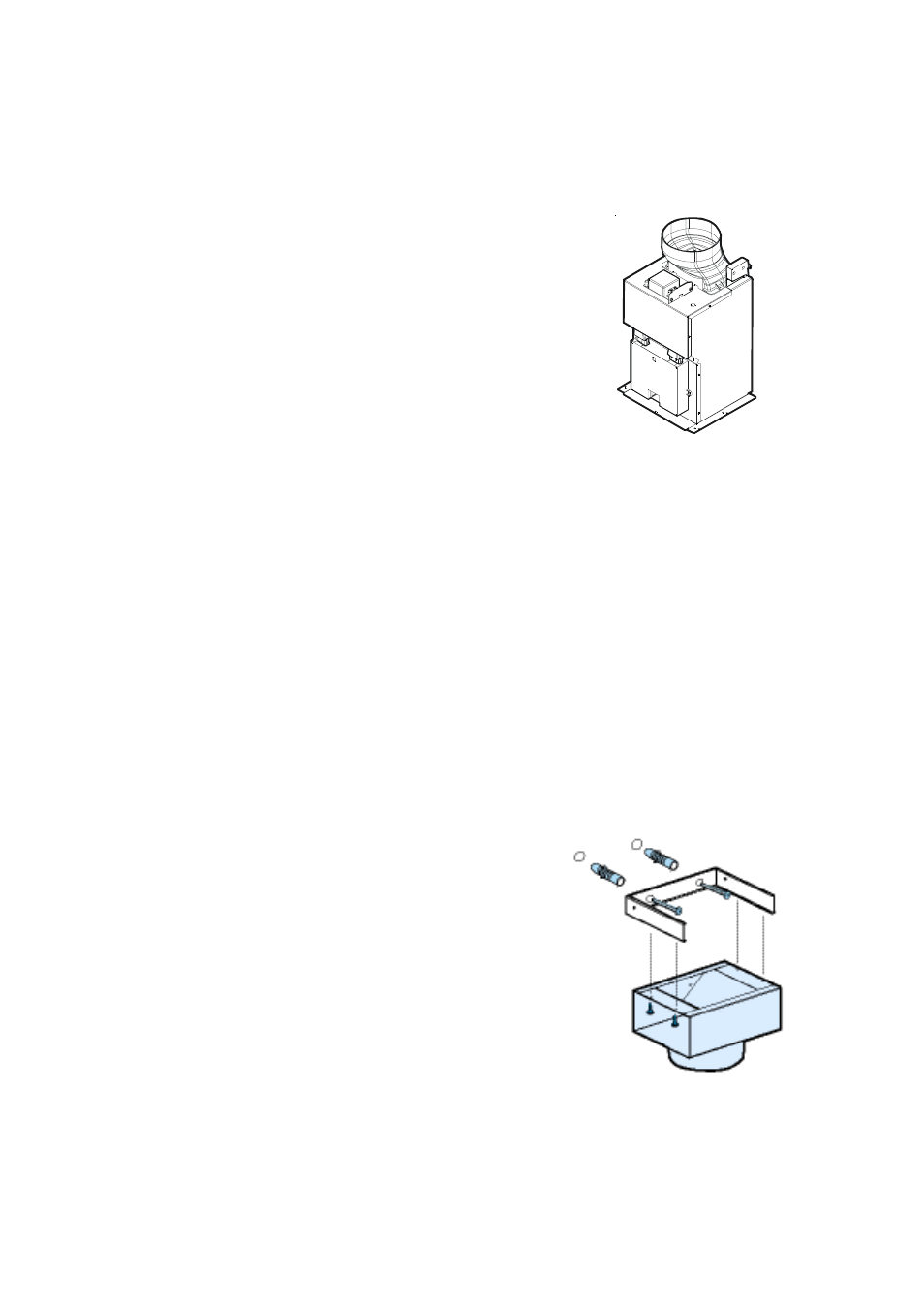

Рис. 1
Работа в режиме рециркуляции
воздуха
• Очистка воздуха выполняется фильтром с
активированным углем, выходя из которого
воздух снова направляется в кухню через
верхнюю решетку вытяжного
вентиляционного канала.
• Для того, чтобы ваш кухонный
воздухоочиститель мог работать в режиме
рециркуляции воздуха, необходимо
приобрести фильтр с активированным углем
KF 20 фирмы ELECTROLUX (см. список
дополнительных аксессуаров).
• Дефлектор следует закрепить с помощью
четырех винтов диаметром 2,9 х 6,5 мм,
рис. 2.
• Место расположения декоративного
воздуховода может быть изменено. Если
прибор используется в режиме рециркуляции
воздуха, то декоративный воздуховод
следует установить в верхней части, так,
чтобы решетки для отвода воздуха
находились сбоку.
Рис. 2
