5
Монтаж воздухоочистителя

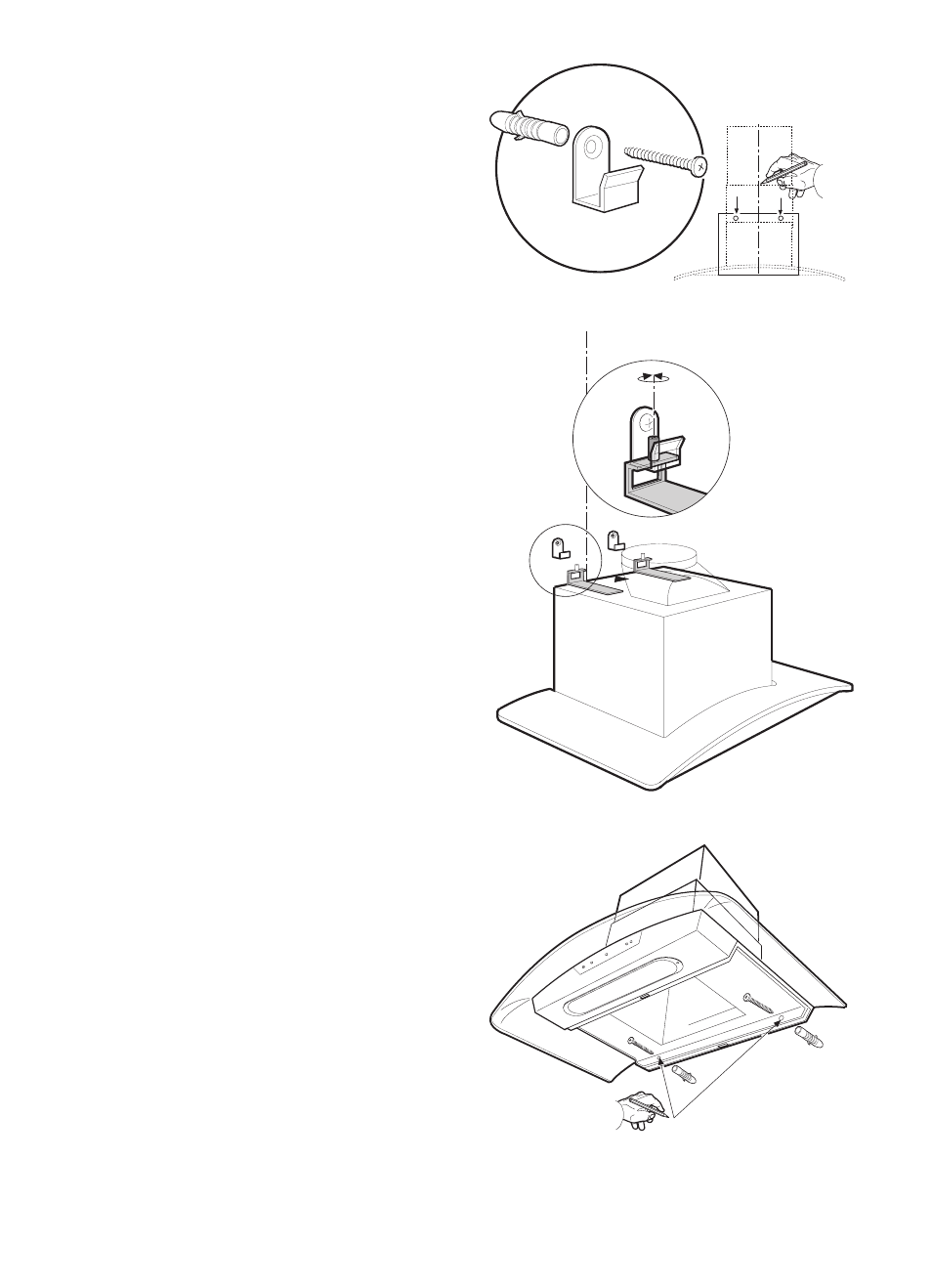

● Приложите монтажный шаблон к стене на
правильной высоте (рис. 4).
Нижний край шаблона соответствует нижнему
краю воздухоочистителя.
● На монтажном шаблоне нанесена линия,
соответствующая центру прибора; нарисуйте
карандашом эту линию до самого потолка, это
поможет при установке (рис. 4).
● В соответствии с шаблоном просверлите два
отверстия, вставьте дюбели и закрепите крюки
винтами 5x45 (рис. 4).
● Повесьте воздухоочиститель и отрегулируйте
его положение с помощью винтов на крюках
воздухоочистителя (рис. 5).
●
Снимите жировые фильтры (рис. 1).
● С внутренней стороны воздухоочистителя
отметьте на стене точки, соответствующие
отверстиям, которые будут использованы
чтобы прочно закрепить воздухоочиститель
(рис. 6).
● Снимите воздухоочиститель.
● Просверлите два отверстия (
∅
8 мм) и забейте
в них два дюбеля (рис. 6).
● Опять повесьте воздухоочиститель на крюки.
● С внутренней стороны воздухоочистителя
завинтите два фиксирующих винта (рис. 6).
Рис.4
Рис.5
Рис.6
