11
525 Twage B6

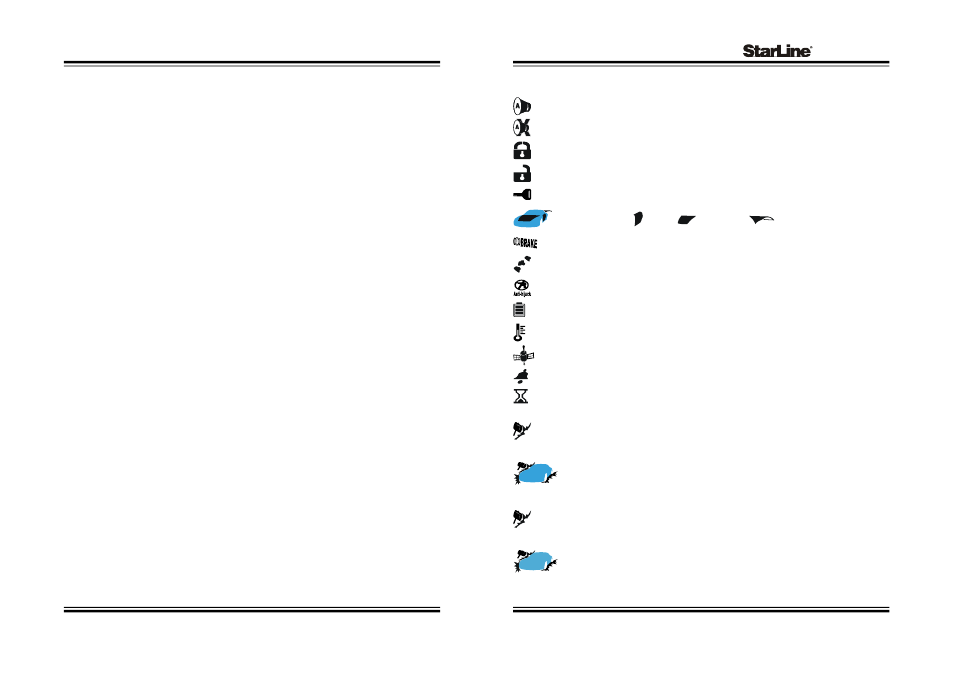

Включен режим охраны со звуковыми сигналами тревоги
Включен режим бесшумной охраны
Замки дверей закрыты
Замки дверей открыты
Зажигание включено
Открыты двери , капот , багажник
Не затянут стояночный тормоз / Нажат ножной тормоз
Двигатель работает
Включен режим антиограбления
Требуется замена элемента питания брелка
Температура в салоне автомобиля / Температура двигателя
Подключен охранно-поисковый модуль StarLine Space
Включен будильник
Включен таймер обратного отсчета времени
PASS_1 Обход 1-го уровня датчика удара
PASS_2 Обход 1-го уровня дополнительного датчика
PASS_1 Обход обоих уровней датчика удара
PASS_2 Обход обоих уровней дополнительного датчика
SH-1 Сработал 1-й уровень датчика удара
SH-2 Сработал 1-й уровень дополнительного датчика
SH-1 Сработал 2-й уровень датчика удара
SH-2 Сработал 2-й уровень дополнительного датчика
Индикация состояния сигнализации и автомобиля
46
Инструкция по эксплуатации и установке
Подключение GSM/GPS модуля StarLine Space (опция)
Охранно-поисковый GSM/GPS модуль StarLine Space подключается к синему
3-контактному разъему сигнализации с помощью специального кабеля,
входящего в комплект модуля.
Подключение цифровых радиореле StarLine DRR (опция)
Схема подключения цифровых радиореле блокировки двигателя приведена в
инструкции по установке реле, входящей в его комплект. После подключения
реле к сигнализации его необходимо записать в память сигнализации в
соответствии с алгоритмом приведенным на стр. 37 и запрограммировать
функцию 10 на один из вариантов работы с нормально-замкнутыми контактами
реле (вариант 3) или нормально-разомкнутыми контактами реле (вариант 4) .
Подключение 16-контактного разъема
центрального блока
Красный провод – плюс питания, соедините с клеммой +12В аккумулятора,
обеспечив хороший контакт.
Черный провод – минус питания, соедините с корпусом автомобиля,
обеспечив хороший контакт.
Желтый провод – подключите к клемме 15/1 замка зажигания, на которой
при включении зажигания появляется напряжение +12В.
Зелено-желтый и Зелено-черный провода – подключите к лампам
габаритных огней или указателей поворота. Максимальный ток нагрузки 7,5А.
Серый провод – положительный выход управления на сирену. Максимальный
ток нагрузки 2А.
Сине-красный провод – подключите к кнопочным выключателям дверей,
замыкающимся на +12В при открывании дверей.
Сине-черный провод – подключите к кнопочным выключателям дверей,
замыкающимся на корпус при открывании дверей.
Оранжево-серый провод – подключите к кнопочным выключателям капота,
замыкающимся на корпус при открывании капота.
Оранжево-белый провод – подключите к кнопочным выключателям
багажника, замыкающимся на корпус при открывании багажника.
Желто-черный провод – отрицательный выход дополнительного канала №1.
Максимальный ток нагрузки 300мА. Длительность импульса выходного сигнала
программируется от 1 до 60секунд или до выключения канала брелком («режим
защелка»). Канал может быть использован для управления соленоидом
отпирания багажника или для управления дополнительным оборудованием
автомобиля. Для подключения требуется дополнительное реле.
