Подключение внешней цепи блокировки двигателя с
использованием обычных реле
Разорвите одну из штатных цепей запуска двигателя и в разрыв цепи
подключите дополнительное реле. Тип контактов реле блокировки НР
(нормально-разомкнутые) или НЗ (нормально-замкнутые) программируется
(функция 11). Изначально на заводе запрограммирован НЗ тип контактов реле.

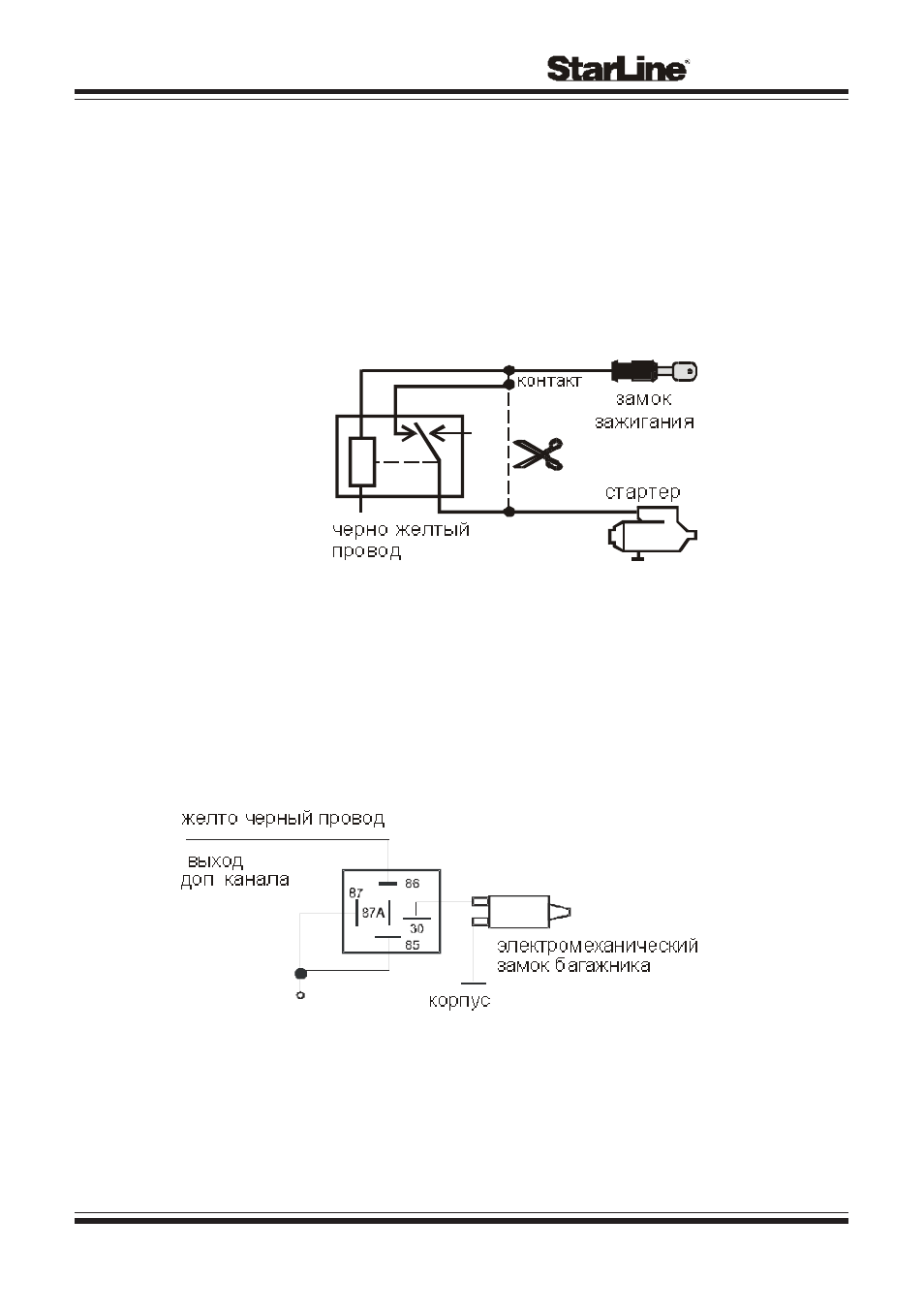

Пример схемы подключения блокировки стартера показан на рисунке.
Подключение к соленоиду отпирания багажника
Сигнализация имеет выход для дистанционного отпирания багажника (желто-
черный провод). Пример схемы подключения показан на рисунке.
