НАИМЕНОВАНИЕ ЧАСТЕЙ МАШИНЫ И ИХ ФУНКЦИИ
8

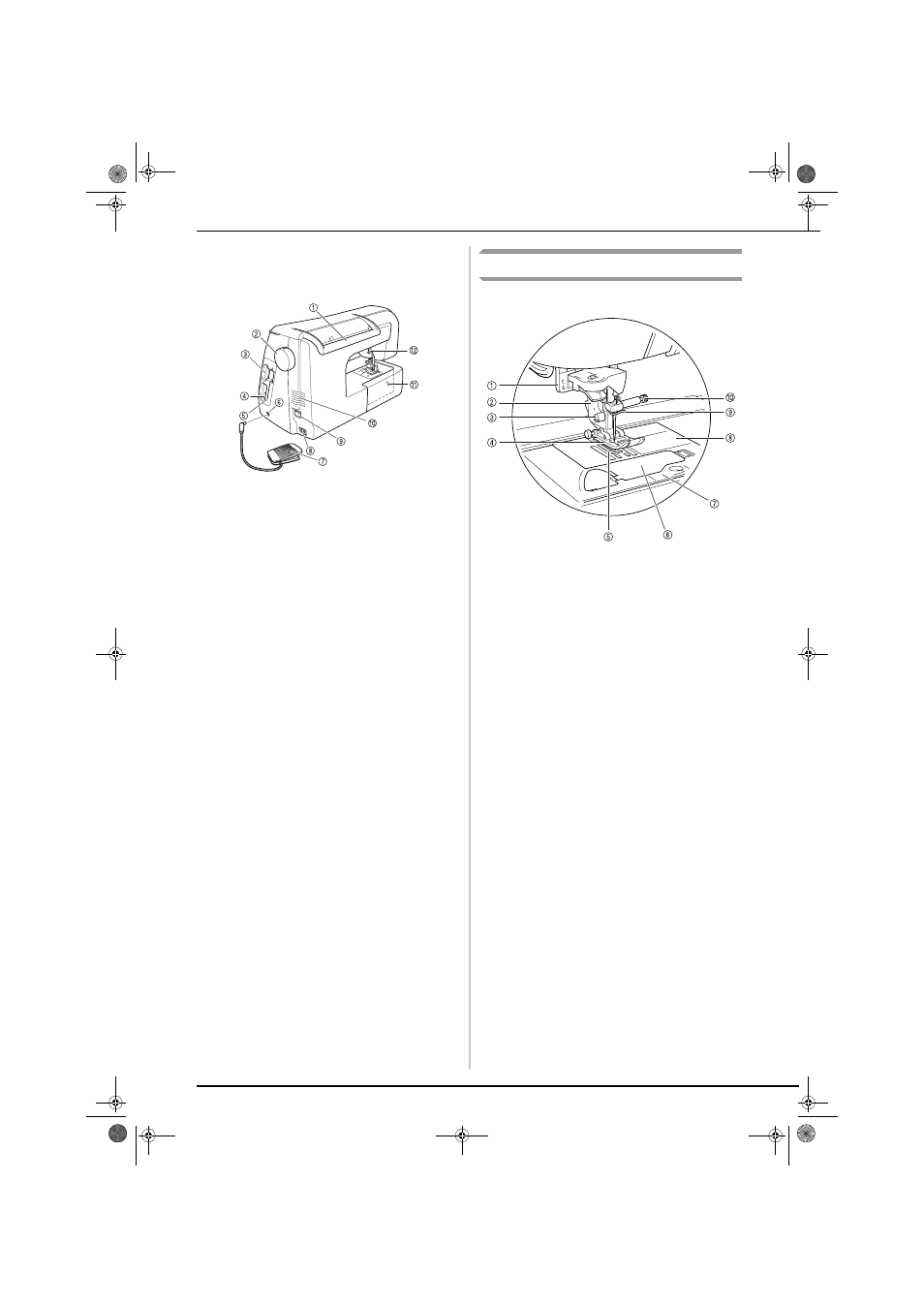

■ Вид справа/сзади
a Ручка
Служит для переноски швейной машины.
b Маховик
Поверните маховик на себя для прошивания одного
стежка или для поднятия или опускания иглы.
c Гнездо для карт с данными для вышивания
Предназначено для вставки карт с данными для
вышивания (приобретаемых отдельно).
d USB соединитель
Вставьте USB кабель для подключения компьютера.
e Держатель пера для нажатия кнопок на
сенсорном экране
Служит для хранения пера для нажатия кнопок на
сенсорном экране, когда оно не используется.
f Гнездо для подключения педали
Вставьте в это гнездо разъем, находящийся на конце
кабеля педали.
g Педаль
При нажатии на педаль с различным усилием изменяется
скорость шитья.
h Гнездо для подключения сетевого шнура
Вставьте разъем сетевого шнура в это гнездо на машине.
i Сетевой выключатель
Сетевой выключатель служит для включения (ON) и
выключения (OFF) машины.
j Вентиляционное отверстие
Не закрывайте это отверстие во время работы машины.
k Переключатель положения гребенок
транспортера
Служит для опускания и подъема гребенок транспортера
ткани.
l Рычаг прижимной лапки
Поднимите или опустите рычаг лапки, чтобы
соответственно поднять или опустить прижимную лапку.
Область иглы и прижимной лапки
a Рычажок для выметывания петель
Опустите рычажок при выметывании петель и выполнении
закрепок.
b Адаптер прижимной лапки
На этот адаптер устанавливается прижимная лапка.
c Винт крепления адаптера лапки
Служит для фиксации прижимной лапки.
d Прижимная лапка
Прижимная лапка служит для приложения к материалу
постоянного давления во время шитья. Установите лапку,
соответствующую выбранному типу строчки.
e Гребенки транспортера ткани
Служат для подачи ткани в направлении шитья.
f Крышка челночного устройства
Для установки шпульки необходимо открыть крышку
челночного устройства.
g Крышка игольной пластины
Снимите крышку игольной пластины и очистите шпульный
колпачок и челнок.
h Игольная пластина
На игольной пластине нанесена разметка, помогающая
при выполнении прямых швов.
i Нитенаправитель игловодителя
Пропустите нить через нитенаправитель игловодителя.
j Винт иглодержателя
Винт иглодержателя используется для фиксации иглы в
иглодержателе.
