Подключение

10

Подключение

2

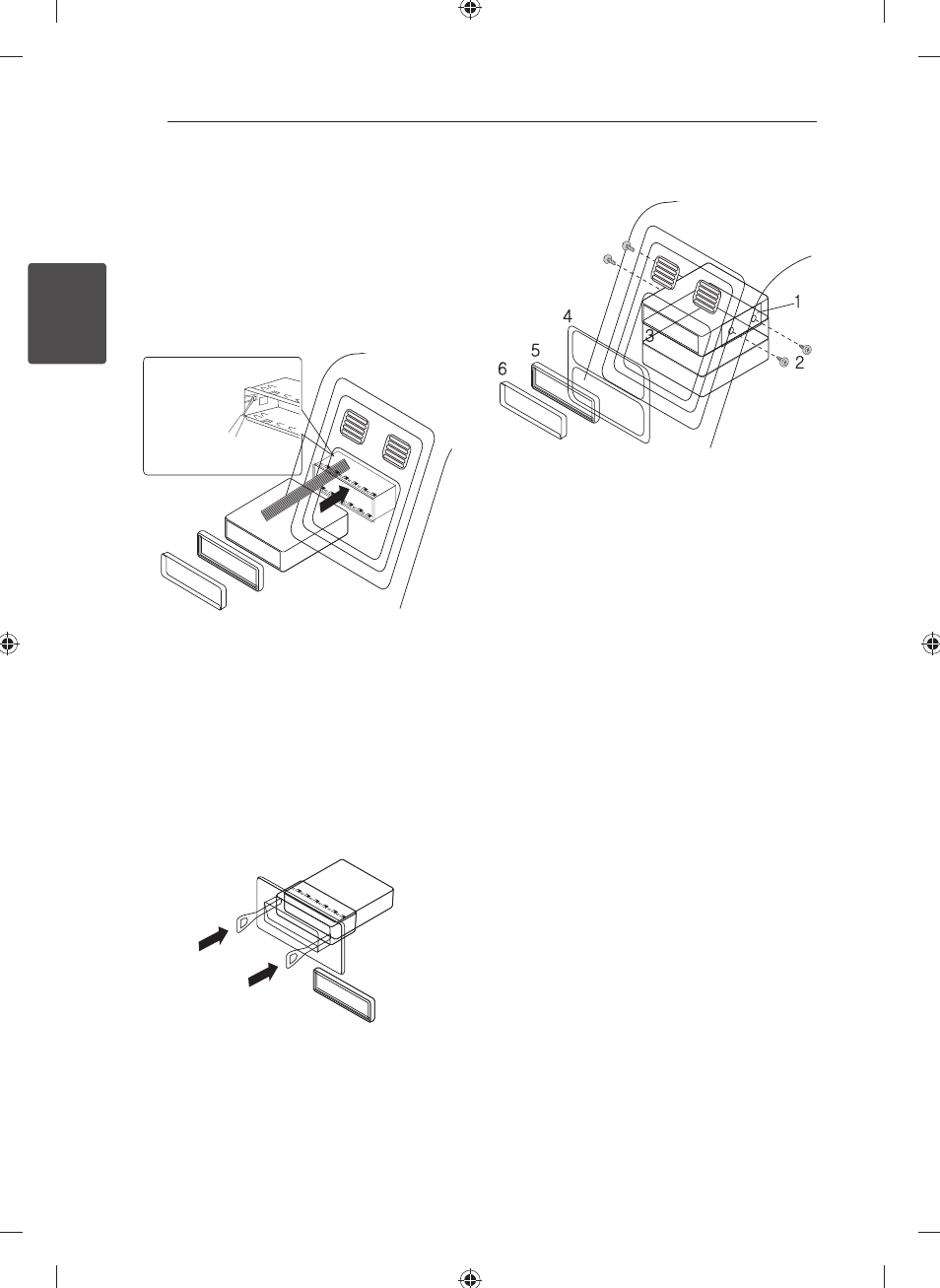

Установка

Установка базы

Перед установкой проверьте, что переключатель
находится в положение ВЫКЛ и удалите клемму с
батареи машины. Чтобы не произошло короткого
замыкания.

Закутите
тиски в
зависимости
от толщины
приборной
панели.

Панель управления

1. удалите существующий приемник.

2. oсуществите

подключения.

3. установите корпус для установки.

4. установите

устройство.

Удаление существующего
приемника

Если в приборной панели уже есть корпус для
установки, его надо удалить.

1. удалите заднюю опорную цапфу.

2. удалите контрольную панель и кольцо

регулировки.

3. вставьте с одного конца устройства рычаг.

Повторите действие с другой стороны и
вытащите устройство из крепления.

Установка согласно ISO-DIN

Панель управления

1. продвиньте устройство в рамку разъема ISO-

DIN.

2. закрутите болты старого устройства.

3. продвиньте устройство и рамку в отверстие.

4. установите приборную панель и адаптер.

(В зависимости от модели данная операция
может не потребоваться.)

5. Установите в устройство окантовочную рамку.

6. установите контрольную панель устройства.
