УСТАНОВКА
Установка плиты BHC6*,
Рис. А
n

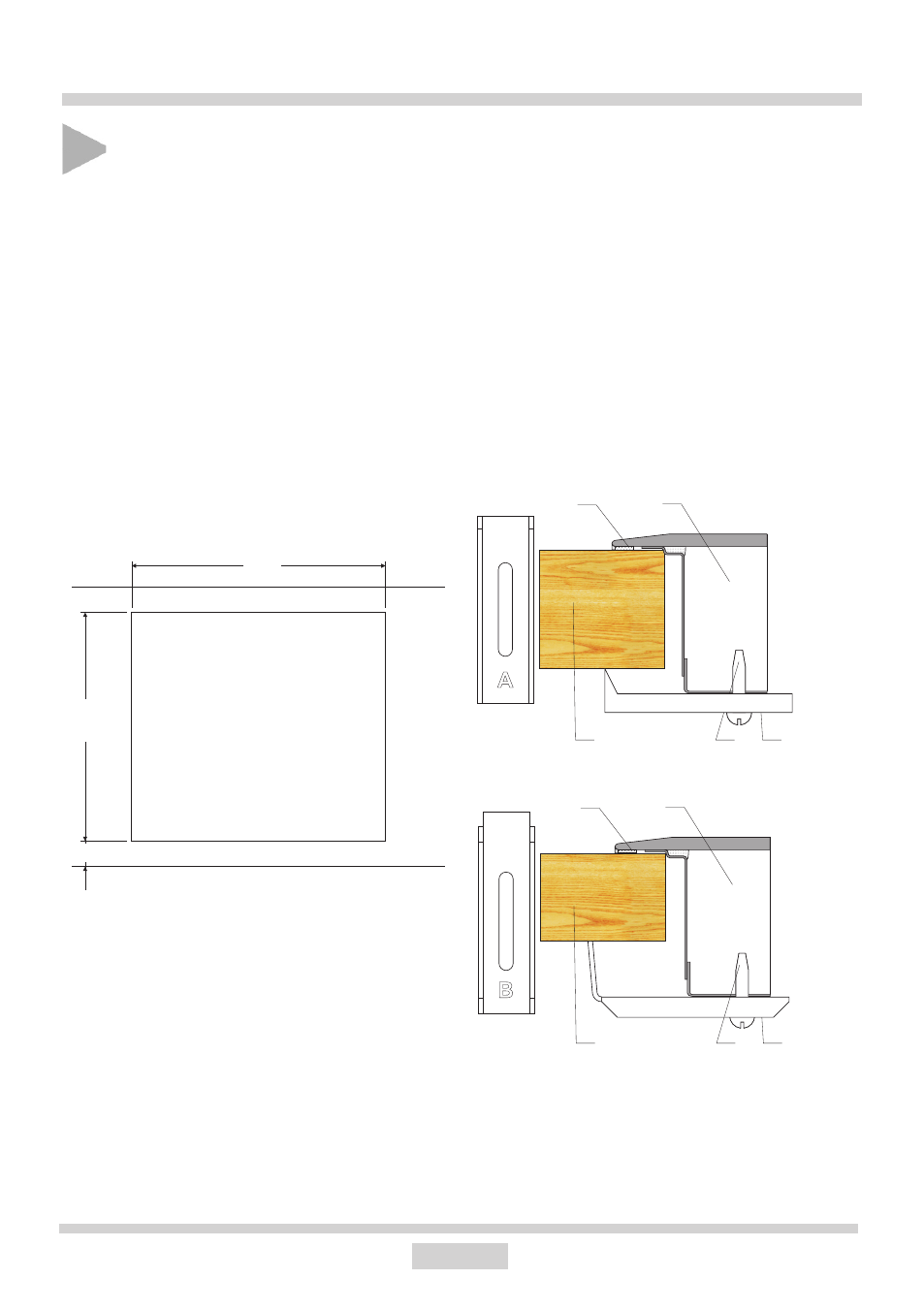

подготовить место (отверстие) в настольной плите мебели по размерам, приведен-
ным на монтажном чертеже (рис. А)
n
минимальное расстояние, которое следует установить между нижним кожухом плиты
и полкой, составляет 80 мм
n
слегка привернуть крепёжные зажимы снизу плиты при помощи отвертки,
n
подключить плиту при помощи провода питания по схеме электросоединений
n
сечение провода подобрать в зависимости от мощности плиты (эту операцию должен
произвести квалифицированный электромонтажник)
n
очистить столешницу от пыли, вставить панель в отверствие и зажимы, затем крепко
прижать к столешнице,
560
min 50
490
1 - столешница
2 - винт
3 - крепёжный зажим
4 - стеклокерамическая панель
5 - прокладка панели
5
4
3
2
1
3
2
1
5
4
