78
Внешние соединения
В этой главе приводятся инструкции по подсоединению
видеокамеры к таким внешним устройствам, как телевизор,
видеомагнитофон или компьютер.

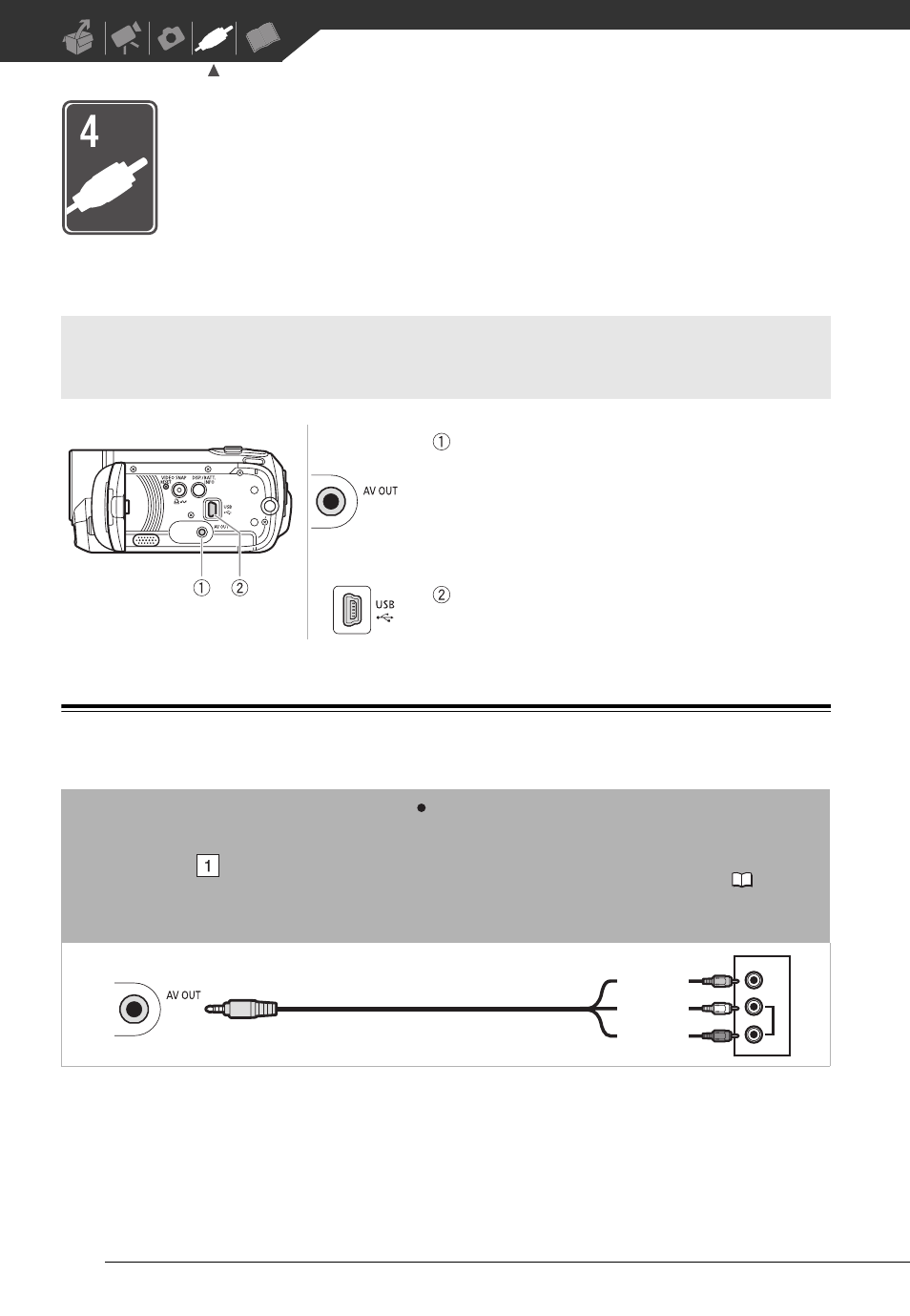

Схемы подключения
Разъемы на видеокамере
Разъем AV OUT
Доступ: откройте ЖК-дисплей.
Когда к видеокамере подключен
стереофонический видеокабель STV-250N,
встроенный громкоговоритель
видеокамеры отключается.
Разъем USB
Доступ: откройте ЖК-дисплей.
Подключение
Тип: аналоговый Только выход
Подключение к ТВ или видеомагнитофону с аудио/видео
входными разъемами. Если ТВ не может автоматически
определять и изменять соотношение сторон экрана (
95),
измените значение параметра [ФОРМАТ ТВ] в соответствии
с экраном ТВ (широкоэкранный или 4:3).
VIDEO
AUDIO
R
L
STV-250N Стереофонический видеокабель
(входит в комплект поставки)
Желтый
Белый
Красный
