77

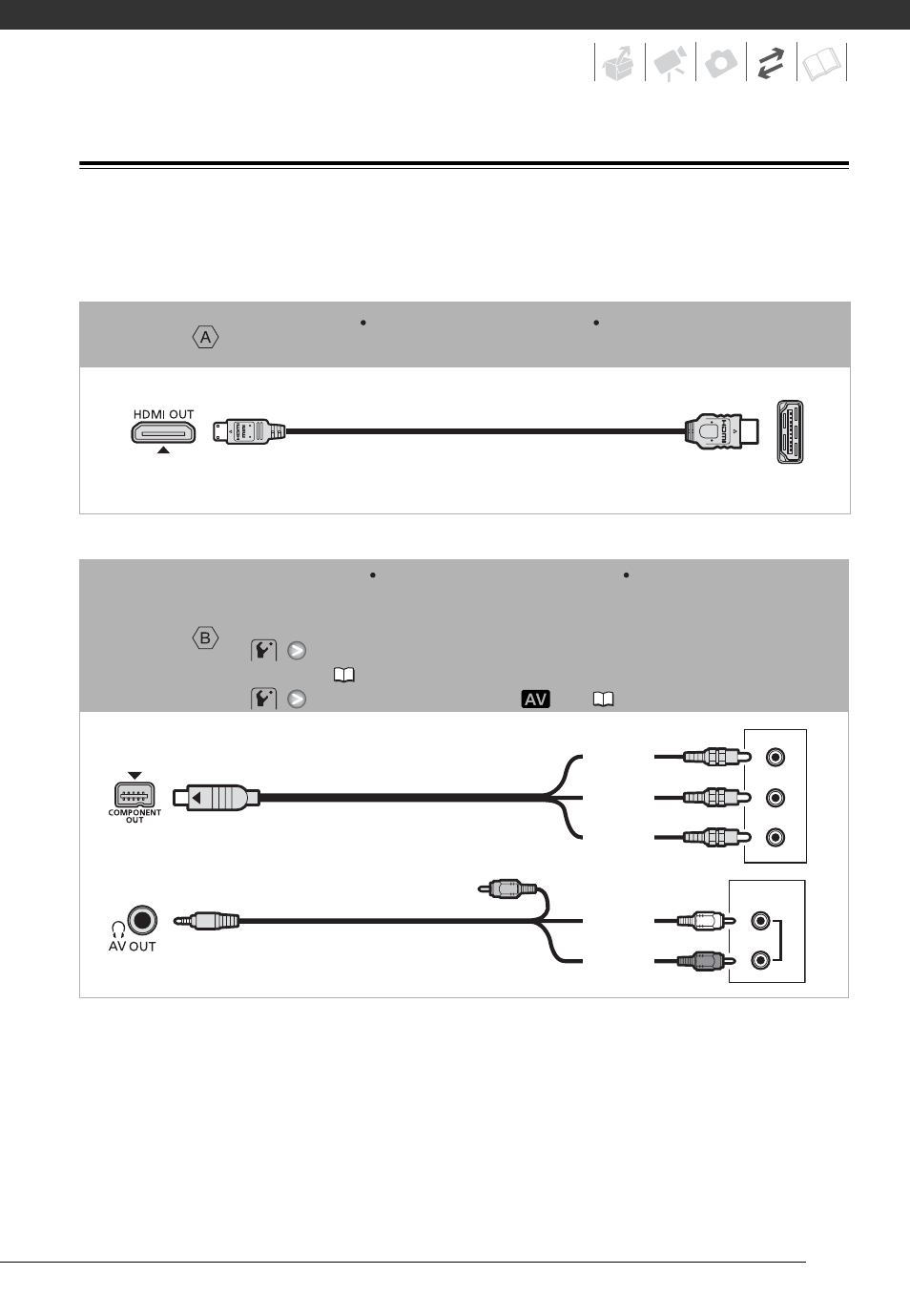

Схемы подключения
Варианты подключения видеокамеры к телевизору перечислены в порядке убывания качества
изображения.
Подключение
Тип: цифровое Качество: высокая четкость Только выход
Подключение к ТВ высокой четкости (HDTV), оснащенному входным разъемом HDMI.
Подключение
Тип: аналоговое Качество: зависит от настроек Только выход
Подключение к ТВ высокой четкости (HDTV) или к стандартному ТВ с разъемами
компонентного видеовхода. Измените в видеокамере следующие настройки:
-
[КОМП. ВЫХ.] в соответствии с типом ТВ (стандартный или высокой
четкости) ( 94)
- Для [АV/НАУШН] значение [ AV] ( 94)
HTC-100 HDMI-кабель
(приобретается дополнительно) (Миниразъем HDMI)
(Стандартный
разъем HDMI)
HDMI IN
AUDIO
R
L
Pr/Cr
Pb/Cb
Y
Красный
Зеленый
Синий
Компонентный кабель CTC-100/S
(входит в комплект поставки)
Белый
Красный
Стереофонический видеокабель STV-250N
(входит в комплект поставки)
