Основные функции
Таблица функций разъема
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для внешнего питания
А-4
Желтый
Аккумулятор
А-5
Синий/белый
Управление питанием
А-6
Оранжевый/белый
Диммер
А-7
Красный
Зажигание (АСС)
А-8
Черный
"Земля"
Номера штырей
Цвет
Функции
разъемов ISO
кабеля
Разъем для акустических систем
В-1
Фиолетовый
Задний правый (+)
В-2
Фиолетовый/Черный
Задний правый (-)
В-3
Серый
Передний правый (+)
В-4
Серый/Черный
Передний правый (-)
В-5
Белый
Передний левый (+)
В-6
Белый/Черный
Передний левый (-)
В-7
Зеленый
Задний левый (+)
В-8
Зеленый/Черный
Задний левый (-)
Подсоединение кабелей к гнездам для подключения

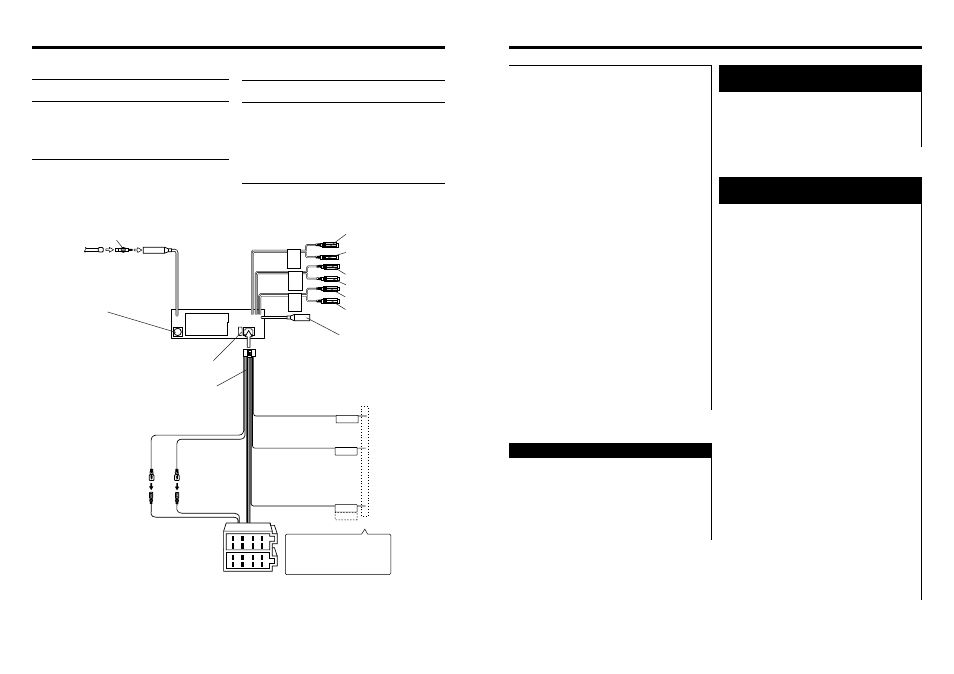

Подключение кабелей к соединительным гнездам
38
11
ЗАМЕЧАНИЯ
- В соответствии с установкой фактора качества
низких частот (Bass Q) частоты, которые могут
быть установлены в качестве центральной час-
тоты низких частот (Bass FRQ) изменяются в
приведенном ниже порядке.
Фактор
Центральная
качества НЧ (Bass Q)
частота НЧ
1.00/1.25/1.50
60/70/80/100
2.00
60/70/80/150
- Если включена (ON) функция расширения низ-
ких частот, частотный диапазон низких частот
будет расширен на 20%.
- Общий уровень громкости (Volume Offset):
Громкость звучания каждого источника может
быть установлена в виде разницы от базовой
громкости.
- Тонкомпенсация: Компенсация низких и вы-
соких частот при прослушивании на понижен-
ном уровне громкости.
(KDC-PSW9521) Когда включена функция тон-
компенсации, на дисплее отображается графи-
ка (графическое изображение). После отклю-
чения тонкомпенсации графическое изобра-
жение также отключается.
- * Это функции только моделей KDC-PSW9521/
KDC-M9021.
5 Выйдите из режима
регулировки параметров звучания
Нажмите кнопку [AUD].
Незатухающий выход
Функция моделей KDC-PSW9521/KDC-M9021
Вы можете включить/выключить незатухающий
выход.
На 2 секунды нажмите кнопку [NF].
Каждое нажатие на кнопку приводит к вклю-
чению/выключению незатухающего выхода.
Когда незатухающий выход включен, отобра-
жается сообщение «NF ON».
Регулировка угла
наклона лицевой панели
Нажмите кнопку [ANG] на 2 секунды.
ЗАМЕЧАНИЕ: Не прилагайте к лицевой
панели избыточное усилие. Это может при-
вести к повреждению лицевой панели.
Выбор акустических
систем и сабвуфера
Функция моделей KDC-PSW9521/KDC-M9021
Выбор режима работы акустических систем
позволяет Вам выполнять регулировку, вызы-
ваемую System Q, в соответствии с типом ис-
пользуемых динамиков (акустических систем).
Выбор режима сабвуфера позволяет Вам на-
строить конфигурацию сети в соответствии с
типом используемого сабвуфера.
1 Переключите CD-ресивер в дежур-
ный режим
Нажатием на кнопку [SRC] отобразите на дис-
плее индикатор ALL OFF.
2 Переключитесь в режим выбора аку-
стических систем и сабвуфера
Нажмите кнопку [Q]. На дисплее отобразится
сообщение «Speaker Setting» (Выбор акусти-
ческих систем).
3 Выберите нужный режим
Нажмите кнопку [FM] èëè [AM].
Каждое нажатие на кнопку приводит к переклю-
чению между режимом выбора акустических
систем и режимом выбора сабвуфера.
4 Выберите тип акустических систем
или сабвуфера
Нажимайте кнопку [I<<] èëè [>>I].
Каждое нажатие на кнопку приводит к выбору
типа акустических систем (сабвуфера) в следу-
ющем порядке.
В режиме выбора
акустических систем
Тип АС
Дисплей
ВЫКЛ.
«OFF»
Для динамиков 5 и 4 дюйма
«5/4 inch»
Для динамиков 6 и 6х9 дюйма «6*9/6 inch»
Для динамиков OEM
«O.E.M.»
TEL MUTE
EXT.CONT
P.CONT
ANT.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
FRONT
NON
FADING
REAR
Антенный
кабель (ISO)
Адаптер для кабелей антенны (ISO-JASO) (принадлежность 3)
Вход антенны
FM/AM
К дисковому
чейнджеру/управляющему
входу DAB KENWOOD/KPA-
SD100/KPA-HD100/KPA-
SS100
ЗАМЕЧАНИЕ: Чтобы подключить эти
кабели, обратитесь к соответствующим
инструкциям по эксплуатации.
Незатухающий выход правого ка-
нала (красный) (KDC-PSW9521/
M9021)
Незатухающий выход левого кана-
ла (белый) (KDC-PSW9521/M9021)
Выход правого фронтального кана-
ла (красный)
Выход левого фронтального кана-
ла (белый)
Выход правого тылового канала
(красный)
Выход левого тылового канала (белый)
К внешнему дисплею/пульту ДУ
на руле
Предохранитель (10А)
Жгут проводов (принадлежность 1)
Провод аккумулятора (желтый)
Провод
зажигания
(красный)
Контакт А-7
(красный)
Контакт А-4 (желтый)
Разъем А
Разъем В
Провод управления внешним
усилителем (розовый/черный)
Кабель приглушения TEL
(коричневый)
Управление питанием/управля-
ющий кабель привода антенны
(синий/белый)
К EXT.AMP.CONT входу
усилителя, имеющего
функции внешнего управ-
ления
Подсоедините к зазем-
ленному выводу, когда
зазвонит телефон или во
время разговора.
Подсоедините или к вы-
воду управления питани-
ем, пользуясь усилите-
лем питания, который
входит в комплект по-
ставки, или к выводу уп-
равления антенной в ав-
томобиле.
Если Вы не подключаете этот
кабель, убедитесь в том, что он
находится внутри контактного
столбика.
