— 114 —
Česky
TEL MUTE
EXT.CONT.
P.CONT.OUT
ANT.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
REAR
FRONT
R
L
Přehled funkcí konektoru
Číslo špičky
konektoru ISO
Barva kabelu
Funkce
Konektor exter-
ního napájení
A–4
A–5
A–6
A–7
A–8
Reproduktorový
konektor
B–1
B–2
B–3
B–4
B–5
B–6
B–7
B–8
Žlutá
Modrá/Bílá
Oranžová/Bílá
Rudá
Černá
Fialová
Fialová/černá
Šedá
Šedá/černá
Bílá
Bílá/černá
Zelená
Zelená/černá
Baterie
Řízené napájení
Tlumení
Zapalování (ACC)
Zemní (uzemňovací)
vodič
Zadní pravý (+)
Zadní pravý (–)
Přední pravý (+)
Přední pravý (–)
Přední levý (+)
Přední levý (–)
Zadní levý (+)
Zadní levý (–)
Levý přední výstup (Bílá)
14
Pravý přední výstup (Rudá)
13
Zadní pravý výstup (Rudá)
11
Zadní levý výstup (Bílá)
12
Do měniče disků KENWOOD / ovladače vstupů
DAB / KPA-SD100 / KPA-HD100 / KPA-SS100
16
Kabel k baterii (Žlutá)
6
Kabel k zapalování (Rudá)
7
Anténní vstup
FM/AM
2
Anténní kabel (ISO)
3
Převodní anténní adapter (ISO-JASO) (Příslušenství 3)
1
Pro připojení těchto kabelů se seznamte s
příslušným manuálem.
17
Kabelový svazek
(Příslušenství 1)
5
Jestliže nejsou
připojeny, nenechte
kabely vyčnívat z
pod příchytky.
27
Připojte ke svorce, která je
uzemněna zazvoněním telefonu
nebo při rozhovoru.
24
22
Kabel řízeného napájení/
motorické antény (Modrá/Bílá)
Při použití přídavného výkonového
zesilovače připojte ke svorce
řízeného napájení nebo ke svorce
napájení antény.
26
Špička A-7 (Rudá)
8
Špička A-4 (Žlutá)
9
Konektor B
Pojistka(10A)
4
Konektor A
21
Kabel umlčení TEL (hnědá)
Před připojením navigačního
zařízení KENWOOD si
prostudujte příslušný návod k
obsluze.
25
Řídící kabel přídavného
zesilovače
(růžový/černá)
20
Do konektoru "EXT.AMP.CONT."
zesilovače, vybaveného funkcí
vzdáleného řízení.
23

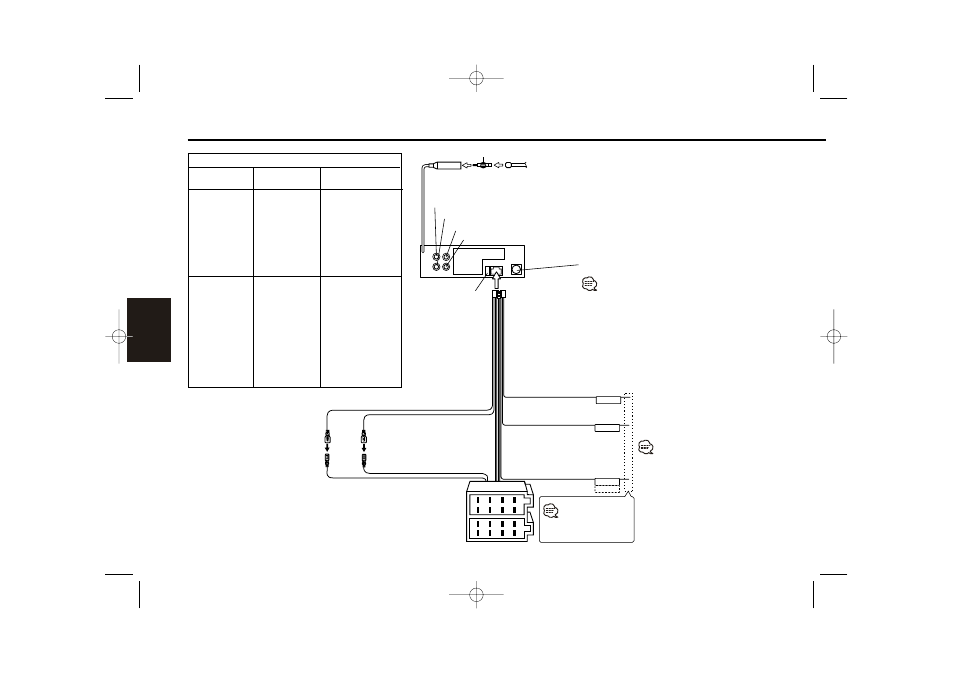

Připojování kabelů ke svorkám
