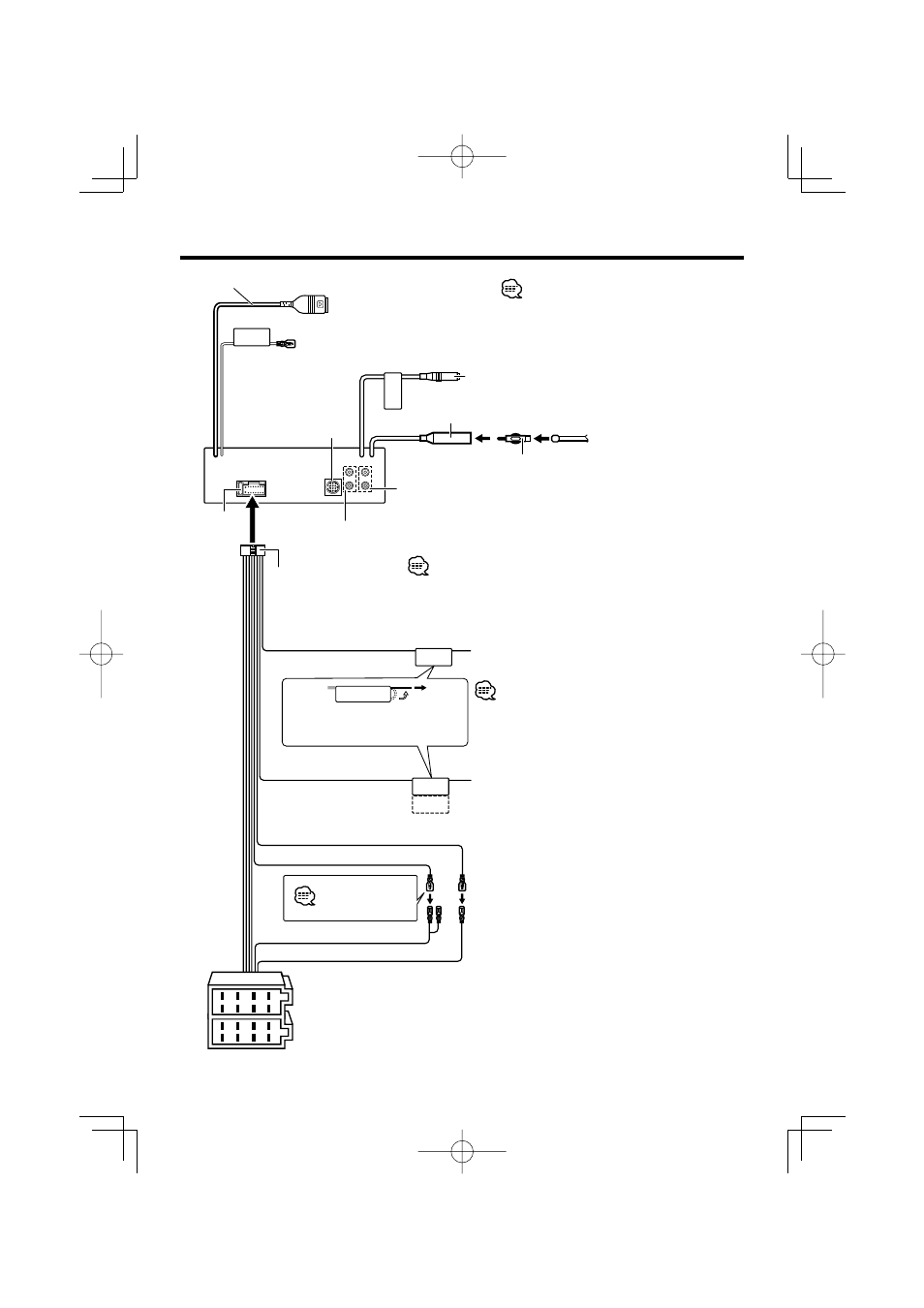

Подсоединение кабелей к гнездам для подключения
MUTE
P.CONT
ANT.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
REMO.CONT
AUX IN
Кабель батареи (Желтый)
Кабель зажигания (Красный)
Вход антенны FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность
3)
Особенности подключения системы слежения
Kenwood изложены в руководстве по ее
эксплуатации.
Жгут проводов
(Принадлежность
1)
Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)
Kабель пpиглyшeния TEL (Кopичнeвый)
Присоедините или к выводу управления
питанием, пользуясь усилителем питания,
который не входит в комплект поставки, или к
выводу управления антенной в автомобиле.
Подсоедините к заземленному выводу, когда
зазвонит телефон или во время разговора.
Штепсель А–7 (Kрасный)
Штепсель А–4 (Желтый)
Разъем A
Разъем B
Смотрите
следующую
страницу
Пульт дистанционного управления
на руле (Голубой/Жёлтый)
(только для модели KDC-W6537U)
К чейнджеру дисков
Kenwood/ Внешнему
дополнительному
устройству
Чтобы подсоединить эти концы, обратитесь к
соответствующим руководствам.
Задний левый вывод (Белый)/Левый выход сабвуфера (Белый)
Задний правый вывод (Kрасный)/Правый выход сабвуфера (Kрасный)
Не снимайте крышку, когда вы не используете
кабель USB. Коннектор вызовет поломку устройства
в случае его соприкосновения с металлическими
деталями транспортного средства.
Коннектор USB (1m)
К устройству USB
Предохранитель
(10A)
Передний левый выход (Белый)
Передний правый выход (Kрасный)
Вход AUX (стерео)
Используйте миништекер стерео, без
сопротивления.
