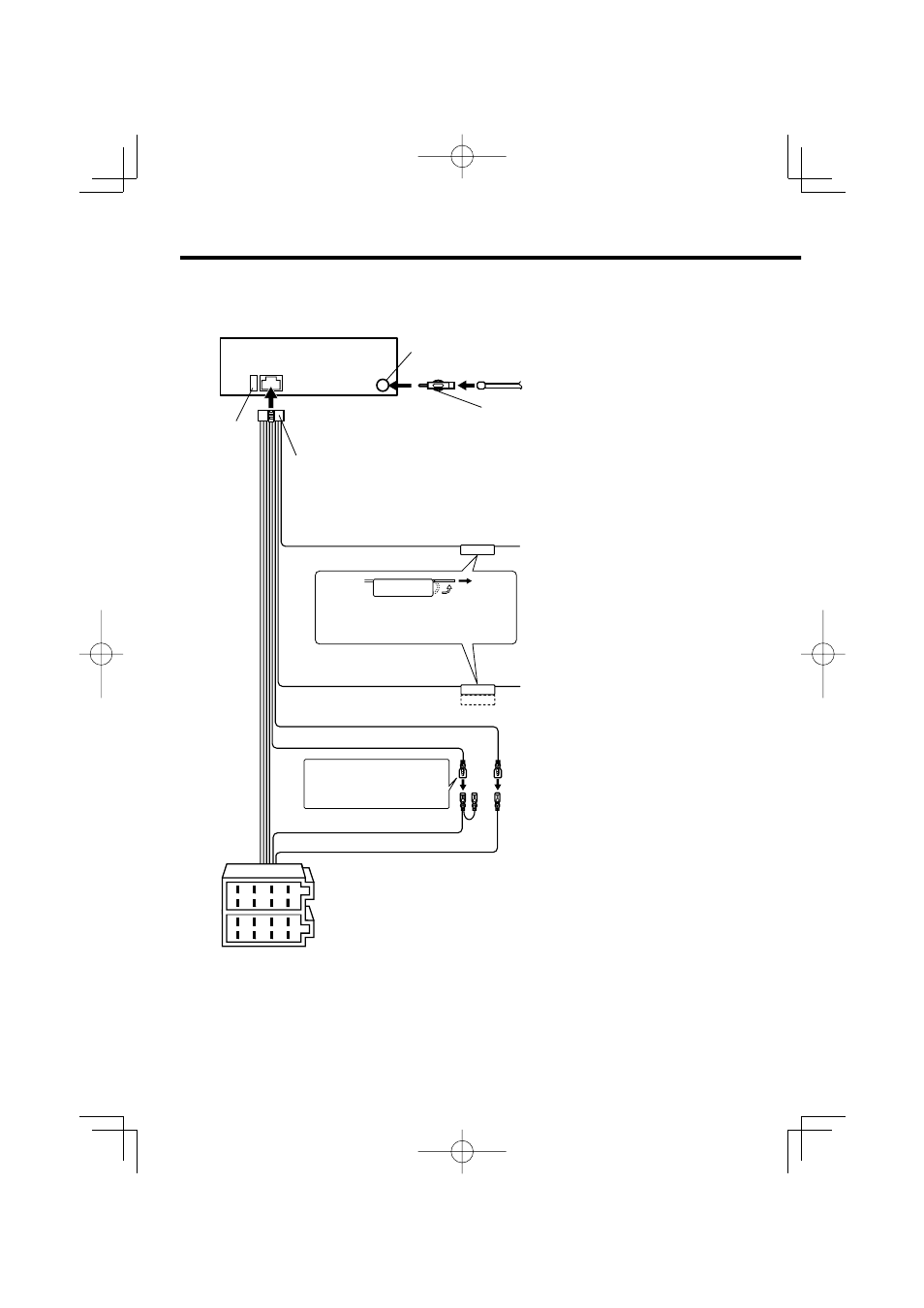

Подсоединение кабелей к гнездам для подключения
*° " /
/° " /
£
У
О
{
x
И
З
n
£
У
О
{
x
И
З
n
Ê1/
Kабель батареи (Желтый)
Kабель зажигания (Красный)
Вход антенны FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность3)
⁄
Особенности
подключения
системы слежения Kenwood
изложены в руководстве по ее
эксплуатации.
Жгут проводов
(Принадлежность1)
Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)
Kабель пpиглyшeния TEL (Кopичнeвый)
Присоедините или к выводу
управления питанием, пользуясь
усилителем питания, который не
входит в комплект поставки, или
к выводу управления антенной в
автомобиле.
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
Штекер А–7 (Kрасный)
Штекер А–4 (Желтый)
Разъем A
Разъем B
Предохранитель
(10A)
⁄
Смотрите
следующую
страницу.
