Připojování kabelů ke svorkám

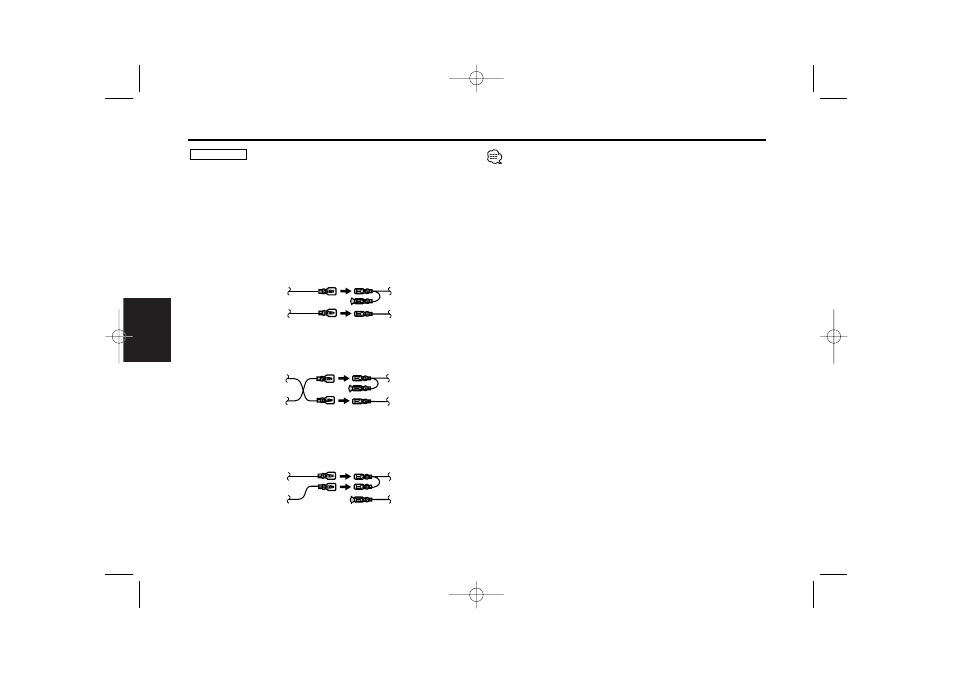

Připojení konektoru ISO
Uspořádání špiček konektoru ISO záleží na typu vozidla. Ujistěte se,
že je propojení správné, aby nedošlo k poškození přístroje.
Základní propojení kabelového svazku je uvedeno v
1
dále. Pokud je
konektor ISO propojen podle
2
nebo
3
, propojte kabely podle
vyobrazení.
Pokud chcete instalovat tento přístroj do vozů Volkswagen apod.,
musíte připojit kabely podle následujícího vyobrazení
2
.
2VÝSTRAHA
Přístroj
Vozidlo
Kabel k zapalování
(Rudá)
Kabel k baterii (Žlutá)
Špička A-7 (Rudá)
Špička A-4 (Žlutá)
Přístroj
Vozidlo
Kabel k zapalování
(Rudá)
Kabel k baterii (Žlutá)
Špička A-7 (Rudá)
Špička A-4 (Žlutá)
Přístroj
Vozidlo
Kabel k zapalování
(Rudá)
Kabel k baterii (Žlutá)
Špička A-7 (Rudá)
Špička A-4 (Žlutá)
Jestliže jsou kabely propojeny podle 3, není napájení přístroje
ovládáno zapalováním. Proto vždy napájení přístroje vypněte, když je
vypnuté zapalování.
Aby bylo možno ovládat přístroj zapalováním, připojte kabel k
zapalování (ACC...rudá) k napájecímu zdroji přístroje, který se zapíná a
vypíná zapalováním.
1
(Základní zapojení) Špička A-7 (rudá) na ISO konektoru vozidla je
propojena se zapalováním a špička A-4 (žlutá) je připojena k
trvalému napájení.
2
Špička A-7 (rudá) na ISO konektoru vozidla je připojena k
trvalému napájení a špička A-4 (žlutá) je propojena se
zapalováním.
3
Špička A-4 (žlutá) na ISO konektoru vozidla není připojena vůbec
a špička A-7 (rudá) je připojena k trvalému napájení (nebo jak
špička A-7 (rudá), tak A-4 (žlutá) jsou připojeny k trvalému
napájení).
