Pyccкий
|
47

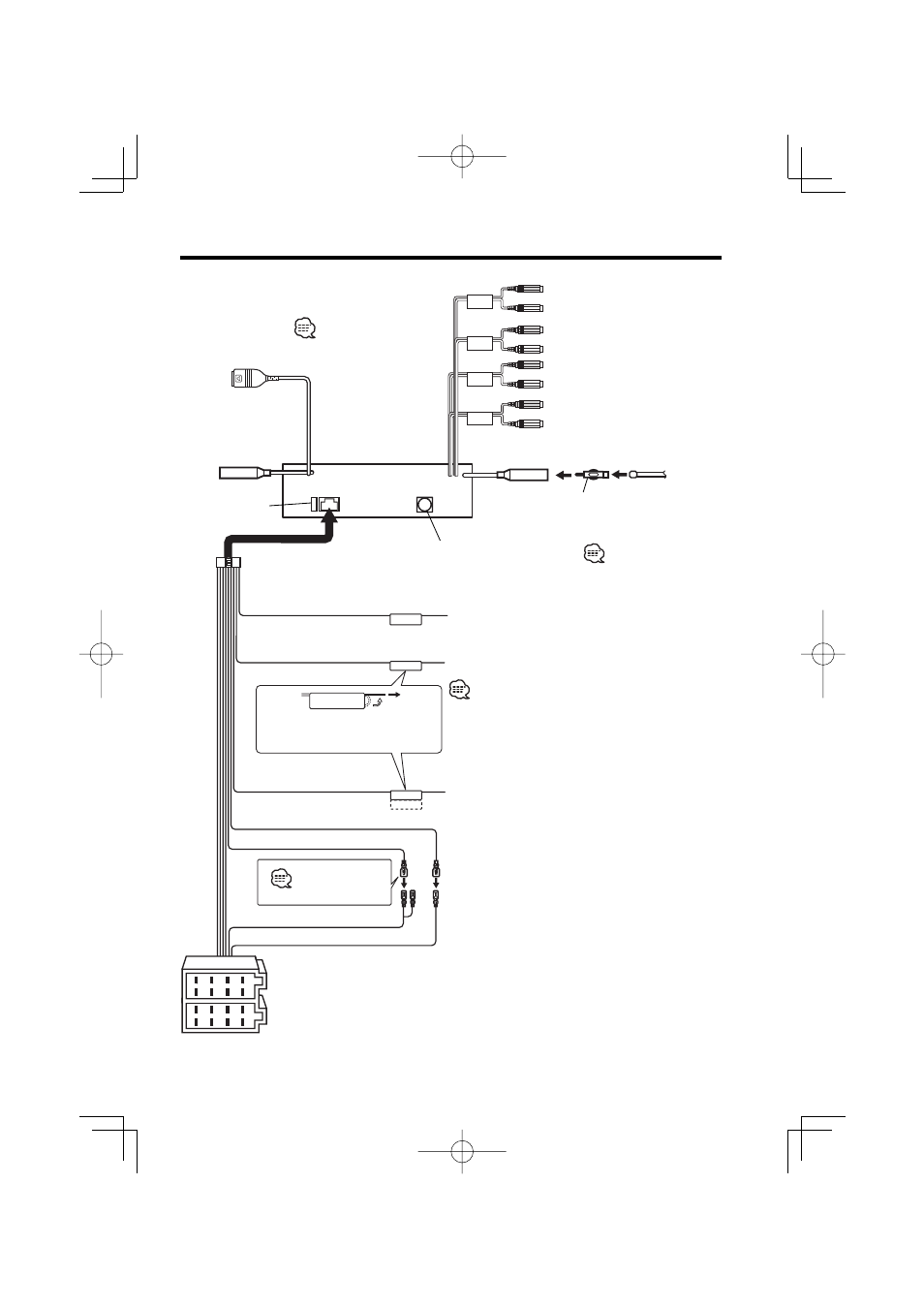

Подсоединение кабелей к гнездам для подключения
MUTE
EXT.
CONT
P.CONT
ANT.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
FRONT
SUB
WOOFER
AUX IN
REAR
Задний правый вывод (Kрасный)
Задний левый вывод (Белый)
Передний левый выход (Белый)
Передний правый выход (Kрасный)
Kабель батареи (Желтый)
Провод зажигания (Kрасный)
Вход антенны FM/AM
Шнур антенны (ISO)
Адаптер для кабелей
антенны (ISO-JASO)
(Принадлежность
3)
Особенности подключения системы слежения
Kenwood изложены в руководстве по ее
эксплуатации.
Жгут проводов
(Принадлежность
1)
Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)
Kабель пpиглyшeния TEL
(кopичнeвый)
Присоедините или к выводу управления
питанием, пользуясь усилителем питания,
который не входит в комплект поставки, или к
выводу управления антенной в автомобиле.
Подсоедините к заземленному выводу, когда
зазвонит телефон или во время разговора.
Штепсель А–7 (Kрасный)
Штепсель А–4 (Желтый)
Разъем A
Разъем B
Предохранитель
(10A)
Смотрите
следующую
страницу
К внешнему дисплею/
пульту дистанционного
управлния
Провод управления внешнего
усилителя (Розовый/Черный)
К "EXT.AMP.CONT." выход усилитела,
имеющий функции внешнего управления.
К чейнджеру дисков Kenwood/
Внешнему дополнительному устройству
Чтобы
подсоединить
эти концы, обратитесь
к соответствующим
руководствам.
Правый вход AUX (Kрасный)
Левый вход AUX (Белый)
Правый выход сабвуфера (Kрасный)
Левый выход сабвуфера (Белый)
Коннектор USB
Не снимайте крышку,
когда вы не используете
кабель USB. Коннектор
вызовет поломку
устройства в случае
его соприкосновения с
металлическими деталями
транспортного средства.
К устройству USB
