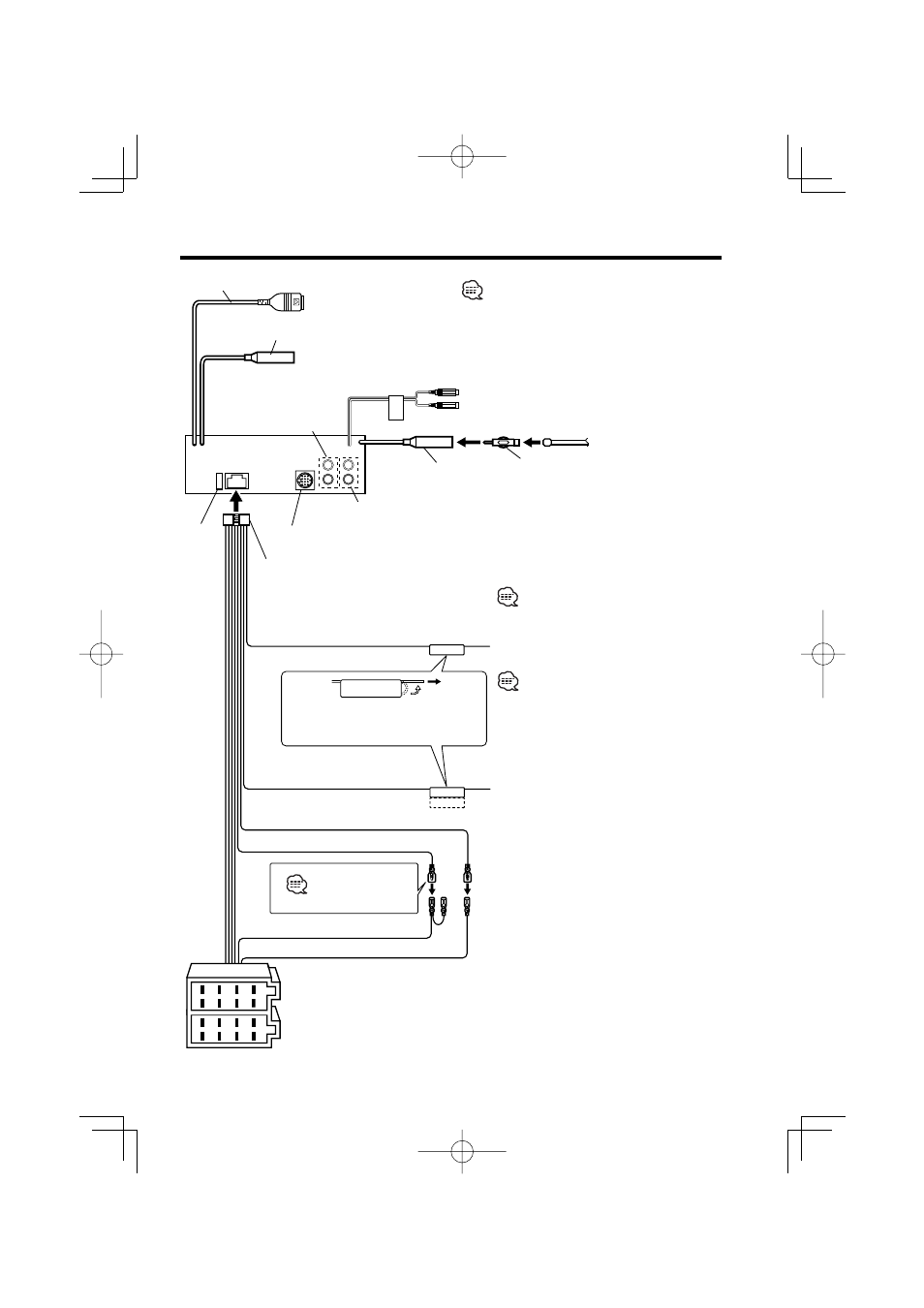

Подсоединение кабелей к гнездам для подключения
(KDC-W6534U)
P.CONT
ANT.CONT
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
SUB
WOOFER
MUTE
Kабель батареи (Желтый)
Провод зажигания (Kрасный)
Вход антенны
FM/AM
Шнур антенны (ISO)
Адаптер для кабелей антенны
(ISO-JASO) (Принадлежность
3)
Особенности
подключения
системы слежения Kenwood
изложены в руководстве по ее
эксплуатации.
Жгут проводов
(Принадлежность
1)
Eсли вы не подключаете этот шнур,
убедитесь в том, что он находится
внутри контактного столбика.
Управление питанием/
управляющий кабель двигателя
антенны (Cиний/Белый)
Kабель пpиглyшeния TEL (кopичнeвый)
Присоедините или к выводу управления
питанием, пользуясь усилителем
питания, который не входит в комплект
поставки, или к выводу управления
антенной в автомобиле.
Подсоедините к заземленному
выводу, когда зазвонит телефон
или во время разговора.
Штепсель А–7 (Kрасный)
Штепсель А–4 (Желтый)
Разъем A
Разъем B
Предохранитель
(10A)
Смотрите
следующую
страницу
Передний левый выход (Белый)/
Передний правый выход (Kрасный)
Чтобы подсоединить эти концы,
обратитесь к соответствующим
руководствам.
К внешнему дисплею/
пульту дистанционного управлния
К чейнджеру дисков Kenwood/
Внешнему дополнительному устройству
Правый вход AUX (Kрасный)
Левый вход AUX (Белый)
• Не снимайте крышку, когда вы не используете
кабель USB. Коннектор вызовет поломку
устройства в случае его соприкосновения
с металлическими деталями транспортного
средства.
Задний левый вывод
(Белый)/Левый выход
сабвуфера (Белый)
Задний правый вывод
(Kрасный)/Правый выход
сабвуфера (Kрасный)
Коннектор USB
К устройству USB
