Инструкция по эксплуатации Kenwood KDC-MP5033
Страница 9
ANT.
CONT
MUTE
P.CONT
FRONT L
FRONT R
REAR L
REAR R
–
+
FRONT
9
28

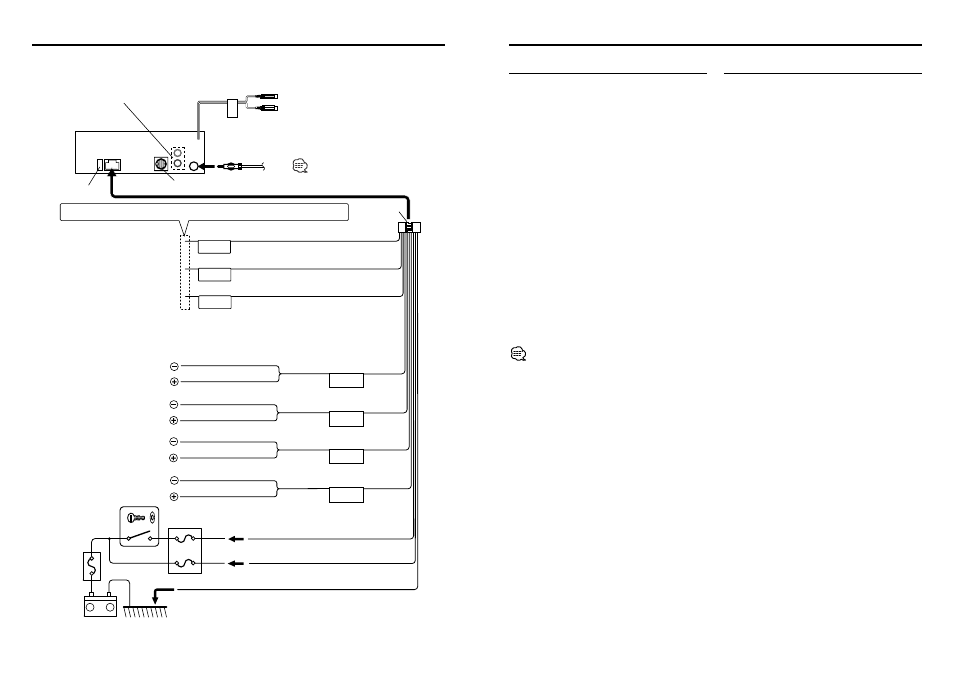

Подключение проводов к соединительным гнездам (KDC-MP5033)
Настройка акустических систем
Настройка звука
Вы можете установить общий уровень звучания и
включить/выключить функцию тонкомпенсации.
1 Выберите источник звучания, параметры которого
Вы хотите настроить
Нажимайте кнопку [SRC].
2 Переключитесь в режим настройки звука
На 2 секунды нажмите ручку [VOL].
3 Выберите нужный параметр настройки звука
Нажимайте ручку [VOL].
Каждое нажатие на ручку приводит к выбору пара-
метров в порядке, указанном ниже.
4 Установите значение выбранного параметра
Поворачивайте ручку [VOL].
Высокочастотный фильтр фронтального канала
*2
(«HPF»): Through/80/100/120/150/180 (Гц)
Высокочастотный фильтр тылового канала
*2
(«HPR»): Through/80/100/120/150/180 (Гц)
Низкочастотный фильтр
*1,2
(«LPF»): 60/80/120/
Through (Гц)
Фаза сигнала сабвуфера
*1,2,3
(«PHAS»): Normal
(0O)/Reverse (180O)
Общий уровень громкости («V-OFF»): от -8 до +/-0
Тонкомпенсация («LOUD»): OFF (ВЫКЛ.)/ON (ВКЛ.)
- Общий уровень громкости: Устанавливает громкость звучания
каждого источника в виде разницы с основной громкостью.
- Тонкомпенсация: Компенсация звучания низких и высоких частот
на пониженной громкости.
-
*1
Вы можете управлять этой функцией только, когда выход на
сабвуфер (см.стр. 10) выключен (OFF).
-
*2
Функция модели KDC-MP6533.
-
*3
Вы можете управлять этой функцией только, когда низкочастот-
ный фильтр не переключен в режим Through.
5 Выйдите из режима настройки звука
На 2 секунды нажмите ручку [VOL].
Выбор акустических систем позволяет Вам выпол-
нять точную настройку, вызываемую System Q, в
соответствии с типом используемых акустических
систем.
1 Переключите CD-ресивер в дежурный режим
Нажатием на кнопку [SRC] отобразите на дисплее
сообщение «STANDBY».
2 Переключитесь в режим
выбора акустических систем
Нажмите ручку [VOL].
3 Выберите тип акустических систем
Поворачивайте ручку [VOL].
Поворот ручки приводит к выбору типа акустичес-
ких систем в следующем порядке:
Тип акустической системы
Дисплей
ВЫКЛ.
«SP OFF»
Для динамиков 5 и 4 дюйма
«SP 5/4»
Для динамиков 6 и 6х9 дюйма
«SP 6*9/6»
Для динамиков OEM
«SP OEM»
4 Выйдите из режима выбора акустических систем
Нажмите ручку [VOL].
Выход левого фронтального канала (белый)
Выход правого фронтального канала (красный)
Выход левого тылового канала (белый)
Выход правого тылового канала (красный)
Вход антенны FM/AM
Для получения информации о подключе-
нии этих кабелей, обратитесь к соответству-
ющей инструкции.
К дисковому чейнджеру KENWOOD/внешнему устройству
Предохранитель (10 А)
Если Вы не подключаете кабель, убедитесь, что он находится внутри контактного столбика.
Провод управления питанием (синий/белый)
Жгут проводов
(принадлеж-
ность 1)
Провод управления приводом антенны (синий)
Провод приглушения звука при телефонном звонке
(коричневый)
Когда используется внешний усилитель, под-
ключите к гнезду управления питанием.
В зависимости от используемой антенны под-
ключите либо к контакту управления антенны,
либо к контакту питания бустерного усилителя
антенны пленочного типа.
Подсоедините к контакты, который заземляет-
ся, когда звонит телефон или во время разго-
вора.
Особенности подключения навигационной си-
стемы KENWOOD изложены в инструкции по
ее эксплуатации.
К фронтальной левой АС
К фронтальной правой АС
К тыловой левой АС
К тыловой правой АС
Белый/черный
Белый
Серый/черный
Серый
Зеленый/черный
Зеленый
Фиолетовый/Черный
Фиолетовый
Ключ зажигания
Блок
предохраните-
лей (основной)
Аккумулятор
Блок предохранителей
АСС
Провод системы зажигания (красный)
Провод аккумулятора (желтый)
Провод заземления (черный) (-) (на корпус)
