32

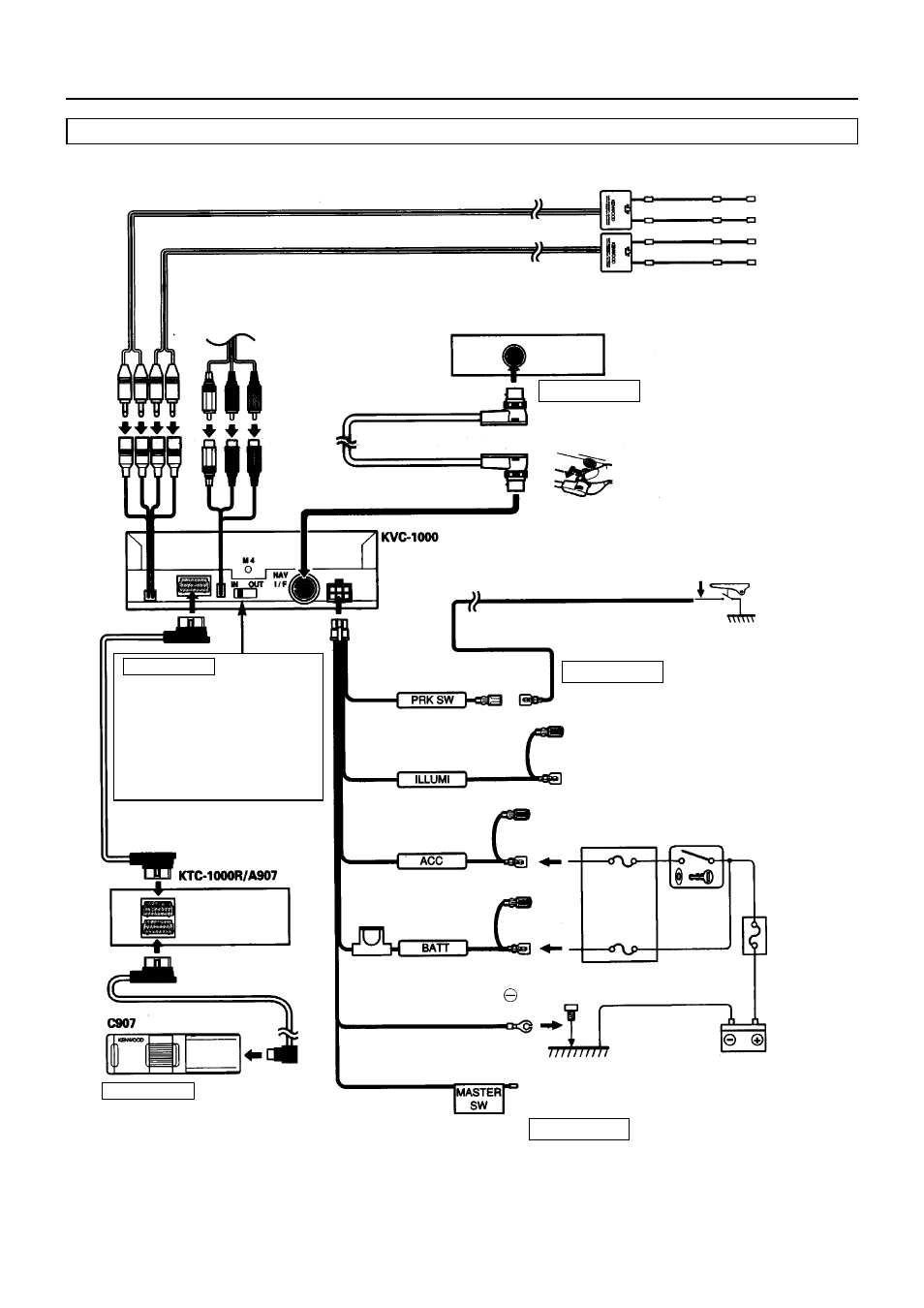

Установка
Подключение
Принадлежность
Аудио/ видео вход или выход
·
Видеосигнал (желтый)
·
Аудиосигнал левого канала (белый)
·
Аудиосигнал правого канала (красный)
Навигационное устройство
фирмы
KENWOOD
Принадлежность
ВНИМАНИЕ
▲
!
При отключении кабеля
I / F
его следует
вынимать из разъема, удерживая за кольцо
штекера.
Шнур подключения (входит в комплект
поставки
KTC-1000R/A907)
Переключатель
IN-OUT”.
·
Установите данный переключатель
в положение
IN
, если Вы исполь-
зуете видеоплеер или навига-
ционное устройство не фирмы
KENWOOD.
·
Установите данный переключатель
в положение
OUT
при подклю-
чении ко второму монитору.
Шнур подключения
(входит в комплект
поставки С907
)
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
При подключении
KTC-1000R
озна-
комьтесь в руководством по эксплуатации
данного аппарата.
Принадлеж-
ность
Сенсорный шнур ручного
тормоза (зеленый)
Шнур автоматической регули-
ровки подсветки (оранжевый)
Шнур зажигания
(красный)
Е
12 В
Шнур аккумулятора
(желтый)
Е
12 В
Плавкий предохранитель (5А)
Шнур заземления (черный)
(К корпусу автомобиля)
Шнур
MASTER SW
(белый / красный)
Принадлежность
К выключателю индикации ручного тормоза
электропроводной системы автомобиля.
ВНИМАНИЕ
▲
!
В целях безопасности обязательно подклю-
чите сенсорный шнур ручного тормоза.
К выключателю фар дальнего света
ACC
Блок ключа зажигания
Бл
ок пре
дохранит
елей ав
томо-
биля (г
лавный монт
ажный б
лок)
Аккумулятор
ВНИМАНИЕ
▲
!
Если
KTC-1000R/A907
не используется, подключите
данный шнур к -.
Аппарат не будет работать до тех пор, пока Вы не
подключите данный шнур.
