Инструкция по эксплуатации Kenwood KMD-PS970R
Страница 47
47

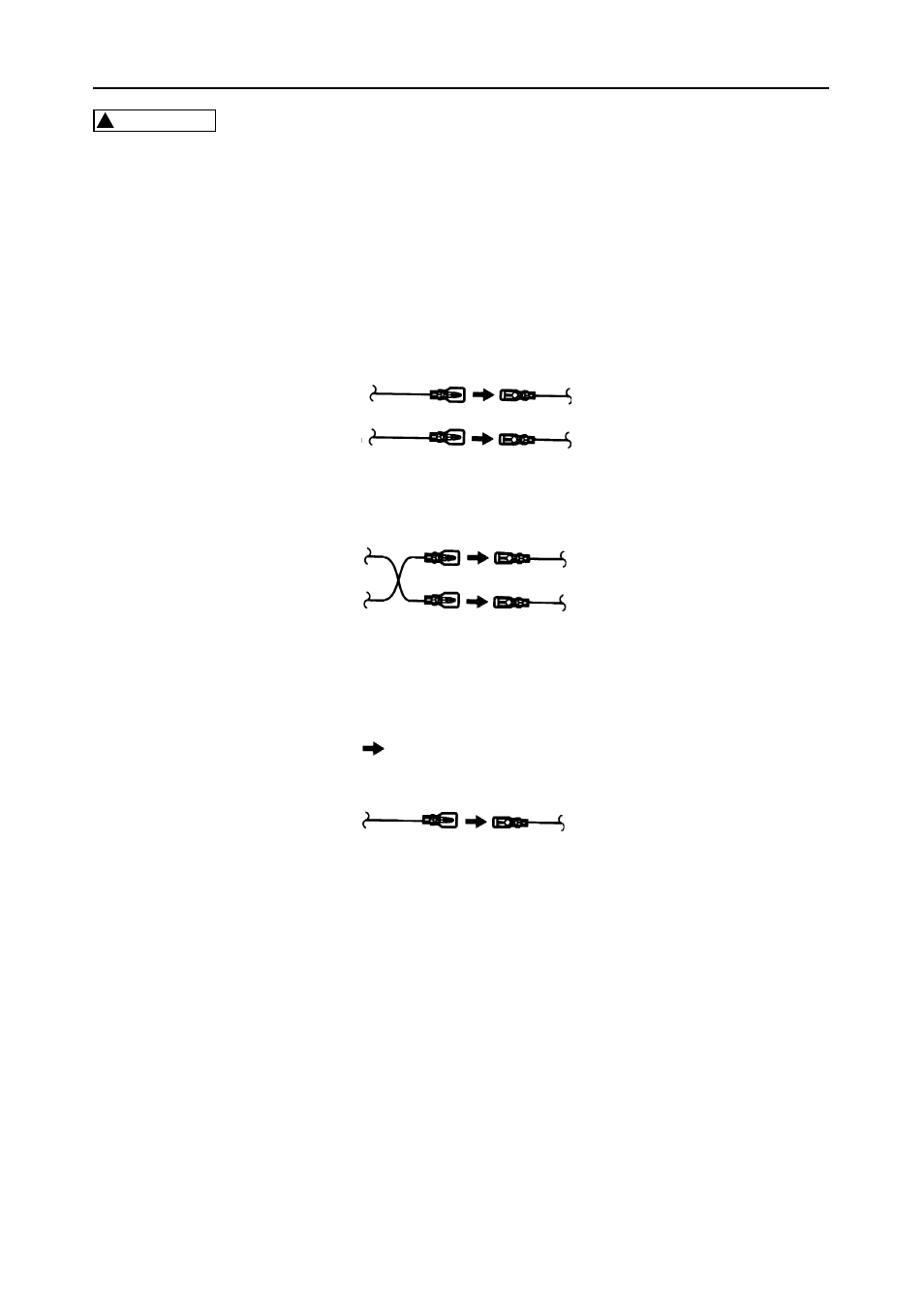

Подключение шнуров к гнездам
ВНИМАНИЕ
!
Подключение соединителя ИСО (см. стр. 37)
Распределение контактов соединителей ИСО зависит от типа Вашего автомобиля. Для
предотвращения поломки аппарата убедитесь в правильности подключений.
Стандартное подключение монтажного жгута описано ниже в пункте 1. Если контакты
соединителя ИСО распределены, как показано в пунктах 2 или 3, подключение следует
выполнять по указанной схеме.
(Стандартное распределение) Контакт А-7 (красный) соединителя ИСО автомобиля
соединяется с зажиганием, контакт А-4 (желтый) подключается к источнику постоянного
тока.
Аппарат
Шнур зажигания (красный)
Шнур аккумулятора (желтый)
Автомобиль
Контакт А-7 (красный)
Контакт А-4 (желтый)
Аппарат
Шнур зажигания (красный)
Шнур аккумулятора (желтый)
Автомобиль
Контакт А-7 (красный)
Контакт А-4 (желтый)
Контакт А-7 (красный) соединителя ИСО автомобиля подключается к источнику
постоянного тока, контакт А-4 (желтый) соединяется с зажиганием.
! Контакт А-7 (красный) соединителя ИСО автомобиля ни к чему не подключается, в то
время как контакт А-4 (желтый) подключается к источнику постоянного тока (или оба
контакта А-7 (красный) и А-4 (желтый) подключаются к источнику постоянного тока).
Аппарат
Шнур аккумулятора (желтый)
Автомобиль
Контакт А-4 (желтый)
Шнур зажигания (красный)
Подключите к источнику питания, который
включается и выключается при помощи ключа
зажигания
